Вячеслав Довгань - Лунная одиссея отечественной космонавтики. От «Мечты» к луноходам

На фирме М.С. Рязанского курс лекций и практических занятий по радиотехническим системам лунохода и наземным средствам его управления для нас провели специалисты НИИП MOM Е.Н. Галин, В.Г. Говоров, Е.П. Горбунов, А.И. Дунаев, В.В. Засецкий, М.М. Кручкович, Е.П. Молотов, A.C. Селиванов, А.Н. Сорокин и др.

Мы подолгу засиживались над документацией, коллективно разбирали принципиальные схемы, донимали конструкторов вопросами. А по вечерам искали в библиотеках и на книжных полках в магазинах популярные брошюры и капитальные труды о Луне, встречались с селенологами, стараясь по возможности больше узнать о нашем естественном спутнике. Неделями пропадали в цехах, где собирались луноходы. Их было несколько. Один предназначался для испытаний на перегрузки, другому была уготована судьба испытаний в специальной камере, в которой создавались условия космического холода и раскалённого лунного дня. Третьему предстояло отрабатывать «отстрел» и сход с унифицированной посадочной платформы. И ещё нескольким образцам также не суждено было лететь в космос. Все они готовили дорогу своему собрату. А он был здесь же, будущий «Луноход-1». И часто к нему по нескольку дней не подходили. Люди были заняты технологическими образцами, что-то в них переделывали, меняли, улучшали, совершенствовали, испытывали.

Хорошо запомнился один из солнечных летних дней. На огороженном участке территории стоит макет посадочной платформы с луноходом. Специальное устройство зацепило его эластичными тросами, и динамометры показывают, что ровно пять шестых веса снято, и он теперь имеет «лунный» вес. Ведущие специалисты и наша группа наблюдают за экспериментом. Команда с ручного пульта, и через мгновение послышались хлопки несильных взрывов, которые перерубают болты, соединявшие луноход с платформой. При этом он слегка подпрыгнул и закачался на торсионах, постепенно успокаиваясь. Ещё команда, и луноход двинулся вперёд и сошёл по трапам на землю. Специалисты здесь же скрупулезно изучают результаты проведённого эксперимента. Кинооператоры умчались в фотолабораторию, чтобы проявить плёнки. Потом в кинозале кадр за кадром мы просмотрели все быстротекущие процессы этого эксперимента.

После обсуждения результатов, снова планируется «отстрел» и сход, но уже под определёнными углами крена и дифферента, пока постепенно их не подвели к критическим параметрам.

Вспоминаются испытания в созданном в одном из ангаров лунодроме. Здесь и кратеры определённых диаметров, и горки, и трещины, и камни различных размеров, и, конечно, луноход в «лунном» весе. Один из нас с ручного пульта кнопками подаёт команды на движение. Остальные внимательно следят за поведением электромобиля. А он ведёт себя не «по-земному»: плавно, без рывков раскачивается на неровностях, словно в замедленной киносъёмке. Видно, как в сыпучем грунте пробуксовывают колёса. Эксперименты следовали один за другим: движение с открытой и с закрытой панелью солнечной батареи, спуски и подъёмы на пологих участках, движение по крутым склонам, преодоление трещин по ходу прямо и под различными углами. Так мы впервые увидели «лунное» поведение шасси нашего транспортного средства.

На технической территории Симферопольского ЦЦКС в конце августа под руководством полковника Н.И. Бугаева были созданы пункт управления луноходом (ПУЛ) - и лунодром.

ПУЛ предназначался для командно-программного управления лунным космическим аппаратом в режиме реального времени с учётом принимаемой телеметрической, телевизионной, фотометрической, научной и других информаций. Практически все наземные средства для управления ЛКА и луноходом создавались под руководством В.П. Сорокина на фирме М.С. Рязанского. Там же под руководством Е.Н. Галина был разработан комплекс бортовых лунных приборов, а под руководством A.C. Селиванова - бортовых и наземных телевизионных и запоминающих устройств.

С участием экипажа лунохода были составлены технические задания на оборудование, разработано и отлажено математическое обеспечение для автоматизированного комплекса обработки телеметрической информации (АКОТИ) с аппаратурой отображения и автоматизированной обработки СТИ-90М. В этом, несомненно, большая заслуга подполковника В.П. Косолапова и майора А.Н. Лутошкина.

Н.И. Бугаев на лунодроме

ПУЛ был включён в состав многофункционального командноизмерительного комплекса «Сатурн-МС» и космической радиостанции КРС, принятых в эксплуатацию в июне 1969 г.

Лунодром - это «кусочек Луны» на Земле, представлявший собой на площади приблизительно один гектар (120м х 70м) весьма точную копию некоторых участков лунной поверхности, по тогдашним представлениям селенологов.

12 июля 1968 г. Г.Н. Бабакин утвердил «Генплан спецсооружения» (одна из его копий находится в музее г. Краснознаменск).

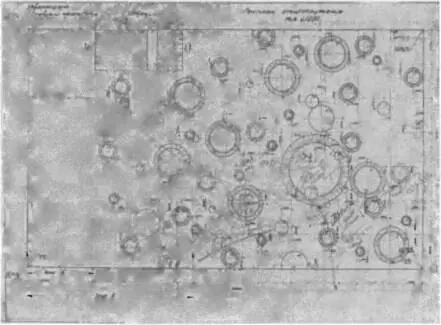

Рис. 40. План лунодрома

Согласно приложению к «Генплану спецсооружения» на отведённом участке начались строительные работы: срезали растительный слой и заменили его песчаным грунтом объёмом около 8000 м 3соорудили различные возвышенности - насыпи из песчаного грунта (3300 м з) и евпаторийского ракушечника (1600 м з); вырыли воронки для 54 кратеров из расчёта 13 кратеров диаметром 2 м с валиком и 6 - без валика, 16 - диаметром 4 м с валиком и 6 - без валика, 8 - диаметром 8 м с валиком и 3 - без валика, 1 - диаметром 16 м с валиком; на поверхности в определённых местах разложили 160 камней в следующих количествах: 150 штук размером 250-400 мм (в зоне "А"- 60 шт.), 10 штук - размером 1000 мм (в зоне "А" - 4 шт.).

Затем всю площадь лунодрома 8400 м 2покрыли евпаторийским ракушечником слоем 200 мм и покрасили в серо-чёрный цвет путём проливки краски соответствующей густоты с расчётом проникновения её в ракушечное покрытие.

Строительство осуществлялось евпаторийским УНР (начальник полковник Ю.Е. Атас). В сжатые сроки военные строители выполнили задание. Надо отдать должное и их руководителям - С.А. Ижорскому, В.Я. Левину, O.A. Цирбаеву и, конечно, подполковнику В.Е. Ржаному, начальнику строительного отдела Центра КИК.

На этом лунодроме и должен был решаться комплекс задач по приобретению операторами навыков телеоператорного управления луноходом [35].

Такое управление луноходом - это сложный контур «человек-машина» с анализом текущего состояния бортовых систем аппарата, изменяющихся ситуаций, передаваемых по радиолинии Земля-борт-Земля, передачи и приёма всех видов информации радиотехническими средствами ПУЛ, оценки принятой телевизионной и телеметрической информации и принятия правильного решения. По существу особенности управления луноходом привели как к формированию нового класса задач в теории управления ТС, так и к появлению не существовавшей ранее на Земле специальности «водитель лунохода».
