Для обеспечения погружения и всплытия лодки изобретатель предусмотрел систему погружения, состоящую из 28 кожаных «водных мешков» — своеобразных судовых балластных цистерн.

Суммарная емкость всех мешков составляла около 3 л* 3, что соответствовало 5% запасу плавучести. Однако, по заключению Базена, постоянная плавучесть лодки была больше ее веса примерно на 5 — 6 т. Для обеспечения нулевой плавучести необходимо было либо увеличить емкость водных мешков, либо принять на лодку постоянный балласт.

Для каждого водного мешка внутри корпуса лодки Чарновский предусмотрел особую выгородку из листового железа. Выгородки располагались в два яруса вдоль бортов лодки; в каждой из них был оборудован собственный шпигат, задраивавшийся наружной крышкой с винтовой резьбой при плавании в надводном положении.

Водные мешки из двуслойной сыромятной кожи, с внутренней стороны обшитые клеенкой, а с наружной — яловой кожей, окрашенной водонепроницаемыми масляными красками, складывались наподобие «гармошки». Наружная поверхность каждой складки «гармошки» водного мешка для жесткости окантовывалась пластинками из листового Железа. Каждый водный мешок имел отверстие, герметично соединенное со шпигатом соответствующей выгородки, а с противоположной стороны мешка изобретатель расположил рукоятку-рычаг для складывания «гармошки».

Все водные мешки подразделялись на несколько групп, причем для каждой из них предусматривалась своя наружная отличительная окраска. Последовательно заполняя или осушая каждую из этих групп водных мешков, можно было управлять процессом погружения и всплытия. В процессе погружения матросы последовательно принимали

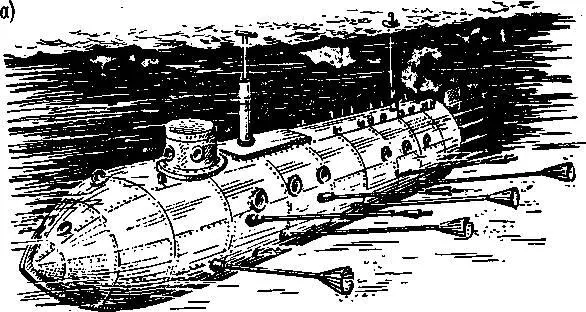

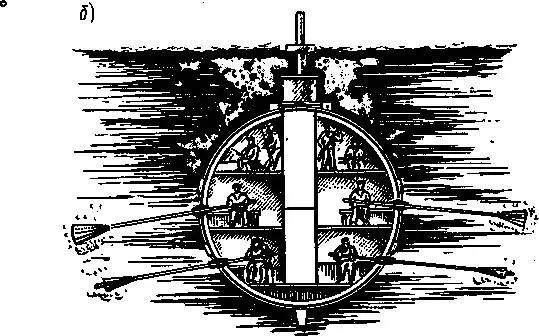

Подводная лодке Чарновского: а —в подводном положении;б — поперечное сечение.Реконструкция.

водный балласт в каждую группу водных мешков, для чего раздвигали «гармошки», действуя вручную при помощи рукояток-рычагов. Для всплытия матросы вручную выдавливали воду из мешков за борт, складывая «гармошки» и закрепляя их в этом положении специальными замками.

В надводном и подводном положении лодку Чарновского приводила в движение мускульная сила 28 матро-сов-гребцов, каждый из которых действовал веслом оригинальной конструкции. Гребцы с веслами размещались на особых сиденьях, оборудованных надводными мешками вдоль бортов лодки в два яруса — по 14 мест 168с каждого борта. Весла — гладкие металлические штоки

проходили за борт через направляющие трубки сальников специальных забортных отверстий. На наружных концах штоков были устроены упорные части в виде зонтикообразных лопастей, которые при втягивании весла внутрь корпуса лодки складывались, а при выталкивании раскрывались и создавали упор. В результате прямолинейновозвратного движения этих весел, по замыслу изобретателя, лодка должна была двигаться вперед с достаточной скоростью.

В надводном положении лодка могла двигаться под действием силы ветра. Для этой цели Чарновский предусмотрел парус, рангоутом для которого служил выдвижной бушприт в носовой части корпуса, и такая же выдвижная мачта в средней части.

Для управления движением лодки в горизонтальной плоскости на кормовом срезе ее корпуса, снаружи переборки, на проушинах подвешивался массивный металлический вертикальный руль. Рабочая площадь его пера с каркасом из полосового железа, обшитого снаружи листовым железом, составляла более пяти квадратных метров.

Изобретатель предусмотрел два румпеля: верхний для управления рулем в надводном положении с верхней палубы лодки, и нижний, проходивший через отверстие с сальником в кормовой переборке внутри корпуса, для управления в подводном положении.

В носовой части корпуса были расположены отверстия для двух «перпендикулярных» весел, служивших для управления лодкой по глубине. Чарновский согласился с советом Базена, предложившего для лучшего удержания лодки на заданной глубине оборудовать ее «бортовыми крыльями», т. е. горизонтальными рулями, без которых, по мнению эксперта, «никакая подводная лодка не может соответствовать своей цели».

В качестве регулятора глубины погружения изобретатель предполагал использовать выдвижную башенную рубку, поднимавшуюся и опускавшуюся на блоках в специальной вертикальной шахте, предусмотренной в носовой части корпуса. При выдвижении рубки объем лодки увеличивался, и она всплывала, а при опускании внутрь корпуса объем уменьшался, и лодка погружалась. Диаметр рубки, напоминавшей по форме цилиндр, составлял 0,7 м.

При плавании в надводном положении или вблизи водной поверхности рубка предназначалась для наблюдения за горизонтом, для чего в верхней части по окружности были оборудованы иллюминаторы с толстыми стеклами. Наблюдатель, вооруженный подзорной трубой, поднимался по шторм-трапу в верхнюю часть рубки и вел наблюдение через эти иллюминаторы.

Базен считал, что такой способ наблюдения неудобен и малоэффективен. Он предложил изобретателю устано- 169

вить в верхней части рубки неподвижную оптическую трубу, по идее напоминавшую горизонтоскоп М. В. Ломоносова. Чарновский в принципе согласился с мнением эксперта. Однако он высказал опасение, что выступающая за пределы рубки неподвижная труба уменьшит скорость движения лодки под водой. Он решил оборудовать свою лодку выдвижной оптической трубой и предусмотреть специальный механизм не только для ее подъема и спуска, но и для поворота в горизонтальной плоскости. Эта мысль Чарновского нашла свое отражение и дальнейшее развитие в 1834 году, когда другой талантливый наш соотечественник К. А. Шильдер на своей подводной лодке применил примитивный перископ.

Кроме того, во время плавания подводной лодки в надводном или полуподводном положении рубку использовали как шахту для подачи внутрь корпуса свежего воздуха. Для этого в крыше рубки изобретатель предусмотрел ряд круглых отверстий, оборудованных невозвратными клапанами. Специальное устройство позволяло надежно перекрыть все отверстия в крыше рубки изнутри, когда требовалось убрать ее внутрь заподлицо с корпусом.

Как медик Чарновский хорошо разбирался в вопросах физиологии дыхания человека, поэтому в своем проекте он уделил большое внимание обеспечению экипажа свежим воздухом, а также удалению из лодки испорченного дыханием воздуха, насыщенного углекислотой. Он предусмотрел на лодке целую систему устройств для регенерации воздуха, одним из элементов которой и являлась описанная выше выдвижная рубка — башня подачи свежего воздуха. Ту же функцию выполнял ручной вентиляционный насос, названный изобретателем «подводным хоботом». Он предназначался для вентилирования подводной лодки при плавании в подводном положении.
