кораблестроитель ные элементы и тактикотехнические данные?

Как она была устроена?

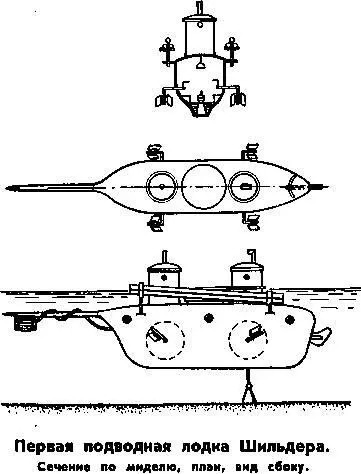

Сохранившиеся документы и чертежи свидетельствуют о том, что надводное водоизмещение подводной лодки составляло 16,7 т у а подводное —

18,1 г. Разница в водо-измещениях получалась за счет приема и удаления веса двух гирь, а также некоторого количества воды.

Основные размерения лодки: длина (без бушприта) —6 Му ширина наибольшая —

1,5 м и высота корпуса (без башен) — 1,8 м.

Двигателем в подводном положении служила мускульная сила четырех матросов (0,5 л. с.), сообщавших лодке скорость хода менее 0,5 узла. В надводном положении лодка передвигалась под парусом со скоростью в несколько узлов (в зависимости от силы ветра).

Экипаж состоял из 10 человек, в том числе: командир лодки, четыре гребца, два трюмных, один электрик и один резервный матрос. Глубина погружения лодки: рабочая — 12 Му а расчетная — 20 м.

По своей форме корпус лодки напоминал сравнительно короткий цилиндр, сжатый с боков и сверху, но суженный книзу. Обе оконечности корпуса были сильно заострены. В районе миделя сечение корпуса походило на прямоугольник, нижняя часть которого была скошена «домиком».

Набор корпуса лодки состоял из киля и пяти шпангоутов. Киль клепаной конструкции из листов котельного железа переходил в оконечностях в фор- и ахтерштевни. Шпангоуты были выполнены из железа с круглым поперечным сечением диаметром примерно 30 мм. В те годы в России еще не изготовляли полосового железа с другим фигурным профилем. Размер шпаций — около одного метра.

Обшивка корпуса выполнена из листов котельного железа толщиной 5 мМу уложенных поверх набора и скрепленных с ним при помощи заклепок. Между собой листы 187

обшивки были соединены заклепками в накрой, от этого наружная поверхность корпуса становилась довольно неровной, что усугублялось и большим диаметром заклепочных головок. Неровность корпуса отрицательно влияла на обтекаемость лодки и снижала и без того незначительную скорость в подводном положении.

Первоначальный проект предусматривал в носовой и кормовой частях лодки две вертикальные шахты диамет-* ром 0,8 м для выдвижных железных цилиндрических башен-рубок высотой: одна 1,7, другая 1,2 м. При помощи этих башен-рубок изобретатель предполагал изменять объем своей лодки, не меняя ее веса, и, таким образом, осуществлять процесс погружения и всплытия. Однако, как оказалось впоследствии, Александровский завод не смог выполнить эту конструкцию, и Шильдер вынужден был внести изменения в свой проект, заменив выдвижные башни-рубки неподвижными меньшей высоты. Две такие башни-рубки высотой в один метр с металлическими крышками, вращавшимися на шарнирах, были оборудованы в носовой и кормовой частях лодки, примерно на одинаковом расстоянии от середины длины. Они предназначались для входа и выхода экипажа. По окружности крышек сделали паз, в котором находилась резиновая прокладка, обеспечивающая герметичность, когда крышки башен прижимали специальными винтовыми задрайками к их комингсам. В верхней части каждой башни предусмотрено по четыре иллюминатора с толстыми стеклами. По три таких же иллюминатора находилось на каждом борту лодки.

В крышке кормовой башни предусмотрен вырез для оптической трубы, служившей для осмотра горизонта. Эту трубу выдвижной конструкции можно было полностью убирать внутрь башни. Вырез в крышке носовой башни служил для выдвижной трубы лодочного вентилятора.

Между башнями находился люк для погрузки в лодку оборудования и твердого балласта. Люк диаметром 1,3 м был снабжен невысоким комингсом с крышкой такого же устройства, как и у башен.

В носовой оконечности лодки был предусмотрен вырез для люка бушприта, выставлен вперед почти на 3 ж, в кормовой — для румпеля вертикального руля. В днищевой части обшивки лодки сделали еще два крупных выреза диаметром 0,7 ж для подводных якорей. Кроме того, с каждого борта корпуса находилось по два отверстия для осей движительного устройства.

Таким образом, на этой сравнительно небольшой подводной лодке Шильдер предусмотрел значительное количество довольно крупных отверстий, а также ряд больших выступающих частей. Несмотря на это, в своей записке, 188 посвященной вопросам дальнейшего развития подводного

плавания, он подчеркивал, что первая его опытная подводная лодка имела достаточно прочный и жесткий корпус, способный выдерживать забортное давление до двух атмосфер. Изобретатель точно рассчитал необходимую нагрузку, обеспечивавшую возможность погружения и всплытия! лодки. Большое беспокойство у К. А. Шильдера вызывали низкие технические возможности Александровского завода. По этой причине наружная поверхность корпуса лодки оказалась неровной, кроме того, огромные выступающие части неподвижных рубок значительно ухудшали ходовые качества и без того тихоходного подводного судна.

Обладая основательными познаниями в области гидравлики, К. А. Шильдер смог разработать для своей лодки комплексную систему погружения и всплытия. По первоначальному замыслу автора данная система должна была состоять из следующих элементов, перечисленных в докладной записке изобретателя:

«а) Две чугунные гири, каждая по 40 пуд. веса.

b) Два чугунных конуса для вмещения оных с герметическим клюзом для каната.

c) Механизм для спускания гирь до дна или сколько понадобится и поднятия оных к своему месту.

(1) Два крана для впускания воды в резервуар.

е) Нагнетательный насос для выкачивания воды из оного.

д) Два Архимедова винта для погружения лодки на некоторую глубину без прибавления тяжести оной впусканием воды; один из них находится в наклонном, а другой — в вертикальном положении; действием первого производится умеренное погружение.

!) Две выдвижные трубы с механизмами для увеличения или уменьшения объема лодки, через поднятие или опускание оных...» [366].

Поскольку Шильдер предполагал использовать лодку в районах со сравнительно малыми глубинами (прибрежная полоса моря, реки и другие мелководные узкости), то для изменения веса он придумал оригинальное устройство.

В днищевой части обшивки корпуса лодки изобретатель предусмотрел два круглых выреза диаметром 0,7 м каждый, над которыми в ДП были установлены вершиной вверх два чугунных полых конуса, образовывавших конусообразные ниши. Через сальники, оборудованные в вершинах конусов ;, были пропущены тросы из кожаных ремней. Один конец соединялся со специальными ручными лебедками, установленными внутри корпуса, а другой — с вершинами чугунных конусообразных грузов-якорей весом по 1,3 г. С помощью лебедок эти грузы вручную можно было опускать на дно.
