Израиль Быховский - Рассказы о русских кораблестроителях

При начале действий ветер и течение нанесли лодку на якорный канат плота, за который гребки лодки зацепились и запутались так, что для дальнейшего плавания лодки надо было отрубить якорный канат, и лодка тронулась с места, имея гребок с правой стороны сломанным. По сей причине она получила под водой косвенный ход и с трудом могла быть направляема к выставленному впереди для подорвания старому двухмачтовому транспортному судну.

По отплытии 50 саж. под водой воспламенены были две ракеты, которые по причине сильного волнения не могли долететь до своей цели и разорвались в волнах не в дальнем расстоянии от лодки. Между тем, волной заплеснуло разговорную трубу и не прежде, как через четверть часа, по отлитии сей воды можно было продолжать дальнейший путь.

По приближении к судну, мина, находившаяся на носу лодки, приткнута была к судну удачно, сама же лодка течением была увлечена почти под киль судна, но железные шесты с флюгерами удержали оную и плывший сзади катер взял оную на буксир.

Выехав из-под судна, лодка вновь унесена была течением и наехала на гальванические веревки от постоянных, в воду опущенных мин проведенные, порвала приводы' от двух мин. По отплытии, наконец, с помощью катера на значительное расстояние, предположено было взорвать означенные постоянные, на дно моря опущенные мины, из которых воспламенилась только одна, причинившая мало вреда судну. После того взорвана была вышеупомянутая воткнутая в судно мина в 20 фунт, пороху и взрывом оной судно начало тонуть, но удержалось над водой по причине значительного количества бочек, положенных во внутренность оного для удержания его в плавучем положении, дабы вспоследствии над этим же судном продолжать опыты подводного плавания в действии.

Сим действием прекращены были опыты, продолжавшиеся около двух часов. Опыты сии, по моему мнению, доказали возможность употребления подводной лодки для действия с помощью ее подводными минами...» [352].

После этого испытания К. А. Шильдер продолжал до глубокой осени опыты со своей второй подводной лодкой. Двухмачтовый транспорт был полностью уничтожен ее минами, и Шильдеру разрешили для той же цели использовать старый 74-пушечный корабль «Святой Андрей», служивший до этого мишенью для флотских артиллеристов.

Во время одного из подобных опытов, когда лодка выходила в минную атаку на корабль, она попала в пробоину в его борту, образовавшуюся при обстреле орудийными ядрами. За порванную обшивку корабля зацепились гребки и руль лодки, в результате лодка не могла всплыть или отойти от своей мишени. Находившийся на камере К. А. Шильдер принял энергичные меры для спасения лодки и ее экипажа. К месту аварии прибыли водолазы и пароход, на буксире которого был плавучий кран. После долгих усилий водолазы наконец освободили лодку, и она всплыла на поверхность, после почти шестичасового пребывания под водой. Люди из состава экипажа лодки были почти без сознания, но, получив медицинскую помощь, вскоре пришли в себя.

Все испытания второй подводной лодки и опыты, произведенные К. А. Шильдером, показали, что главный ее недостаток, как и первой опытной лодки, — отсутствие механического двигателя и эффективного движителя. Было очевидно, что используя только мускульную силу матросов, невозможно сообщить подводной лодке такую скорость хода, при которой гарпун с миной надежно вонзался бы в борт атакуемого вражеского корабля.

Все это заставило генерала Шильдера продолжать поиски новых путей разрешения проблемы подводного плавания. В одном из своих донесений начальству он писал по этому поводу: «Я беспрерывно изыскиваю средства к улучшению вообще механизма лодки, как и способа применения к оной боевых средств».

В этот период К. А. Шильдер пытался заменить гребки на своей подводной лодке другим, по его мнению, более эффективным движителем — «архимедовым винтом». Однако в те времена вопрос о возможности применения каких-либо примитивных разновидностей современных винтовых движителей для любых судов еще совершенно не был разработан. Замечательная идея Шильдера применить винтовой движитель для подводной лодки оказалась преждевременной, вот почему изобретателю не удалось ее осуществить. Напомним, что первые винтовые пароходы появились в начале сороковых годов прошлого столетия, т. е. тогда, когда все работы и опыты с подводными лодками Шильдера были прекращены.

Один из срратников К. А. Шильдера — горный инженер А. А. Саблуков, вентиляторы которого с успехом были использованы на обеих подводных лодках, пытался оказать помощь изобретателю в поисках способа увеличения скорости хода. Он предложил Шильдеру заменить гребки принципиально иным — водометным движителем. Этот движитель, сконструированный Саблуковым, был назван им «водогоном». Предложение Шильдер принял и к осени 1840 года на второй подводной лодке закончил оборудование в нижней части ее корпуса двух сквозных водопроточных каналов. Эти водопротоки являлись существенным элементом «водогона» или, как тогда называли в печати водометный движитель, «гидравлического аппарата». Основным же элементом «водогона» было «гидравлическое колесо», представлявшее собой центробежной насос, соединенный с этими водопроточными каналами.

м

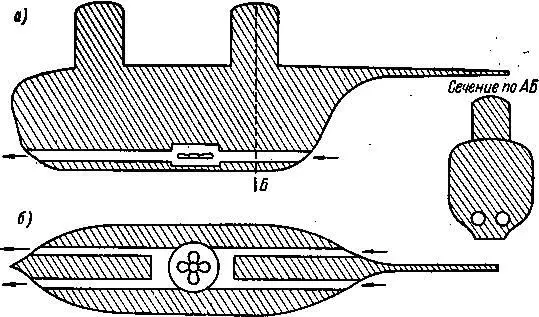

Схема водометного движителя «водогона».Разработана А. А. Саблуковым для подводной лодки Шильдера.

По идее автора «водогона» — генерала Саблукова, использовавшего в своей конструкции схему, которую еще раньше описал талантливый корабельный инженер С. А. Бурачек, «гидравлическое колесо» должно было приводиться в действие при помощи электромагнитной машины, получавшей питание от батареи гальванических элементов. Забортная вода засасывалась в приемные полости насоса, поступая туда через передние концы водопроточных труб, а затем выбрасывалась за корму лодки черёз задние концы труб. Таким образом создавалась сила упора.

Схему «водогона» Шильдер осуществил на подводной лодке неполностью. Недостаток ассигнований на опыты вынудил изобретателя отказаться от применения электромагнитной машины, поэтому гидравлическое колесо «водогона» приводилось в действие вручную, посредством мускульной силы экипажа. Заметим, что так же работал «водогон» во время его испытания на обычной шлюпке летом 1840 года.

Публичное испытание действия водометного движителя на подводнрй лодке Шильдера состоялось 3 октября 1840 года в Кронштадте в присутствии многочисленных высоких морских и сухопутных чинов. Хотя протоколы этого интересного испытания первой в истории подводного плавания попытки применить на подводном судне водометный движитель не сохранились, однако известно,
