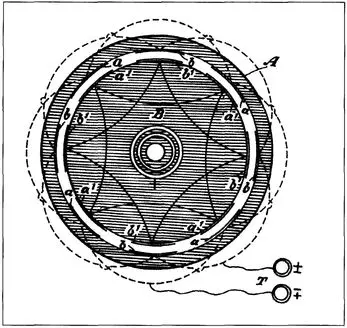

Ил. 1

В приборе, представленном на ил. 1, А — кольцо из сухого дерева, пропитанного шеллаком, на внутренней стороне которого укреплены два комплекта станиолевых пластин а и b, где все пластины а и все пластины b соединены вместе, как указано, но независимо друг от друга. Эти два комплекта пластин присоединены к двум клеммам Т . Только для ясности на рисунке показано несколько пластин. С внутренней стороны кольца и на близком расстоянии от него установлен вращающийся цилиндр В , изготовленный также из сухого твердого дерева, пропитанного шеллаком, и снабженный двумя такими же комплектами пластин а 1и b 1. Все пластины а 1соединены с одним кольцом, а все b 1— с другим, обозначенные как + и —. Эти два комплекта, а 1и b 1, заряжены током высокого напряжения с помощью машины Хольца или Уимсхерста и могут быть подключены к банке конденсатора определенной емкости. Внутренняя сторона круга А облицована слюдой для усиления индукции, а также для того, чтобы можно было применять более высокие напряжения.

Когда цилиндр В с заряженными пластинами вращается в цепи, присоединенной к клеммам T , движется переменный ток.

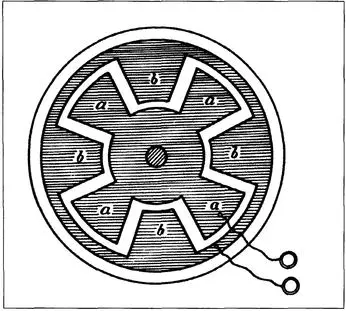

Ил. 2

Устройство другой машины показано на ил. 2. В этой машине имеются два комплекта станиолевых пластин, приклеенных к неподвижному эбонитовому диску, и есть подобный вращающийся диск, пластины которого заряжены, как это показано на ил. 1.

Мощность такой машины очень мала, но она дает возможность наблюдать некоторые эффекты, свойственные исключительно переменным токам малой частоты. Эти эффекты, однако, нельзя сравнить с теми, которые могут быть получены с помощью индукционной катушки, работающей от машины переменного тока высокой частоты; некоторые из них были не так давно описаны мной.

«The Electrical Engineer», Нью-Йорк, 6 мая 1891 г.

В «Electrical Engineer» за 10 июня я обратил внимание на описание некоторых экспериментов профессора Джозефа Джона Томсона, в частности на электрический разряд в вакуумных трубках , а в номере за 24 июня профессор Элью Томсон описывает опыт такого же рода. В основе этих экспериментов лежит идея наведения электродвижущей силы в вакуумной трубке — желательно без участия электродов — посредством электромагнитной индукции и засвечивания трубки таким способом.

В соответствии с моим видением предмета я, пожалуй, должен сказать, что любому экспериментатору, всесторонне изучившему стоящую перед ним проблему и пытавшемуся найти ее решение, эта идея должна представляться такой же естественной, как, например, идея заполнения пространства между пластинами лейденской банки разреженным газом и возбуждения таким образом свечения в конденсаторе путем его зарядки и разрядки.

Будучи очевидной, эта идея, каковы бы ни были достижения в этом направлении исследований, непременно будет зависеть от полноты изучения предмета и точности результатов исследования. Пишу эти строки без всякого желания с моей стороны подтвердить документально, что я являюсь одним из тех, кто провел подобные эксперименты, но с желанием помочь другим экспериментаторам, обратив их внимание на определенные особенности исследуемого феномена, не замеченные, судя по всему, профессором Дж. Дж. Томсоном, который, как кажется, работал более или менее методично, проводя свои исследования, и стал первым, кто объявил о полученных результатах. Эти подмеченные мной особые свойства, по-видимому, не согласуются с воззрениями профессора и представляют феномен в ином свете.

Я занимался исследованиями в этом направлении главным образом зимой и весной прошлого года. В течение этого времени проведено много различных экспериментов, и в процессе обмена идеями по этому предмету с г-ном Альфредом С. Брауном из Западной объединенной телеграфной компании выдвигались всевозможные предложения по самым разнообразным компоновкам, которые были осуществлены мною на практике. Ил. 1 может служить примером одного из многих применявшихся аппаратов. Это устройство состояло из большой стеклянной трубки, запаянной с одной стороны и вставленной в обычную колбу лампы накаливания. Первичный контур, обычно состоявший из нескольких витков толстого, хорошо изолированного медного листа, помещался внутри трубки, а внутреннее пространство колбы представляло собой вторичный контур. Этот тип устройства стал результатом некоторых опытов, и я применял его главным образом для того, чтобы можно было получить отполированную отражающую поверхность на внутренней стороне трубки, и для этого последний виток первичного контура покрывался тонким слоем серебра. Во всех применявшихся типах аппаратов не возникало особых проблем в образовании светящегося круга или цилиндра вокруг первичного контура.

Ил. 1

Что касается количества витков, я не вполне понимаю, почему профессору Дж. Дж. Томсону кажется, что нескольких витков было бы «вполне достаточно», но чтобы не приписывать ему суждения, которого у него, возможно, нет, добавлю к сказанному, что у меня сложилось это представление после прочтения опубликованных выдержек его лекции. Очевидно, что количество витков, которое в любом случае дает наилучший результат, зависит от размеров аппарата, и если не существует иных соображений, один виток всегда даст лучший результат.

Я убедился, что в этих экспериментах предпочтительнее использовать генератор переменного тока, дающий среднее число колебаний в секунду, чтобы индукционная катушка возбуждалась и заряжала лейденскую банку, которая разряжается через первичный контур, как показано в виде схемы на ил. 2. В этом случае, прежде чем произойдет электрический пробой, трубка или колба, слегка возбуждаясь, образуют светящийся круг. Но в некоторых экспериментах я применял также и генератор Уимсхерста. По мнению Дж. Дж. Томсона, рассматриваемые феномены, по-видимому, всецело обязаны своим происхождением электромагнитному воздействию. Одно время я был того же мнения, но после тщательного изучения предмета пришел к убеждению, что они ближе к электростатической природе. Необходимо помнить, что в этих экспериментах нам приходится иметь дело с токами огромной частоты и высокого напряжения в первичном контуре, а проводником вторичного контура является разреженный газ, и что при таких условиях электрические эффекты играют важную роль.
