Длина нарезной части, мм 13 250

Длина каморы, мм 2055

Объем каморы (при снаряде в 4,4 клб), л 256,4

Число нарезов 102

Глубина нареза, мм 1,9

Ширина нареза, мм 7,5

Ширина поля, мм 3,0

Вес ствола с затвором, кг 66 950

Данные береговой башенной установки

Угол ВН от –3° до +50°

Угол ГН 360°

Угол заряжания +2°

Высота линии огня над бетонным основанием, мм 1020

Толщина брони башни, мм:

лоб 200

бок 140

крыша 70

Боекомплект и баллистика 340/45-мм французской пушки М.1912

Таблица 256

Снаряды

Примечания : * Максимальный угол, допускаемый башнями линкоров типа «Бретань».

** Угол, при котором достигалась максимальная дальность стрельбы на береговых установках.

*** Применялись только для железнодорожных орудий.

Пушка имела картузное заряжание.

38-см пушка SKC/34 и 38-см двухорудийная башенная установка Drh LC/34

Таблица 257

Данные 38-см пушки SKC/34

Данные 38-см башенной установки Drh LC/34 линкоров типа «Бисмарк»

Угол ВН от –5,5° до +30°

Угол заряжания +2,5°

Скорость ВН, град./с 6

Скорость ГН, град./с 5,4

Длина отката, мм 1050

Сопротивление откату, т 450

Расстояние между осями орудий, мм 3750

Внутренний диаметр барбета, мм 10 000

Диаметр шарового погона, мм 8750

Броня, мм:

лоб 360

бок 220

горизонтальная часть крыши 160

передний скос 180

боковой скос 220

задний скос 180

шельф сзади 50

шельф сбоку 160

барбет:

верхняя часть 360

нижняя часть 220

Вес вращающейся брони, т 408

Вес вращающейся части башни, т 1064

Время отпирания замка, с 1,8

Время запирания замка, с 2,6

Скорость подачи боекомплекта, выстр./мин. на ствол 2,3

Скорострельность, выстр./мин. 2,3

Боекомплект, выстр./ствол 95

Таблица 258

Баллистические данные 38-см пушки SKC/34

Заряжание раздельно-гильзовое. Вес латунной гильзы 70 кг.

40-см пушка SKC/34

Устройство 40-см пушки SKC/34

Ствол пушки одновременно имел и свободную трубу, и свободный лейнер. И свободная труба, и лейнер могли быть заменены с обоих концов ствола, хотя легче было производить замену через дульный срез.

Затвор клиновой горизонтальный. Часть затворов открывалась влево, часть — вправо.

Таблица 259

Данные 40-см пушки SKC/34

Ствол

Калибр, мм 406,4

Длина ствола полная, мм/клб 21130/52

Длина канала ствола, мм/клб 19750/48,6

Длина нарезной части, мм/клб 17066/42

Длина каморы, мм 2481

Объем каморы, л 420

Число нарезов 90

Крутизна нарезов, клб:

в начале 40

у дула 32

Глубина нареза, мм 4,8

Ширина нареза, мм 7,98

Ширина поля, мм 6,2

Вес затвора, кг 3600

Вес лейнера, т 20,8

Вес ствола с затвором, т 159,9

Максимальное давление в канале ствола, кг/см² 3200

Живучесть ствола, выстр. 180―210

Данные двухорудийной башенной установки SKC/34 на линкоре типа «Н»

Угол ВН от –5,5° до +30°

Внутренний диаметр барбета, м 11

Бронирование, мм:

лоб 385

боковые стенки 240

крыша (минимум) 130

Вес люльки, т 58

Вес брони, т 513

Вес всей башни, т 1475

Таблица 260

Баллистические данные морских орудий 40 cm SKC/34 (для линкоров типа «Н»)

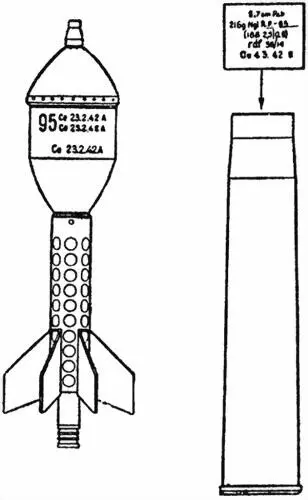

Рис. 1. Надкалиберная кумулятивная мина к 3,7-см противотанковым пушкам

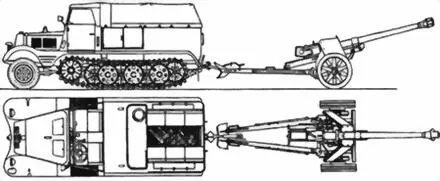

Рис. 2. 7,5-см противотанковая пушка Pak 40, буксируемая тягачом Sd.Kfz.11
