Шірокорад Борисович - Бог войны Третьего рейха

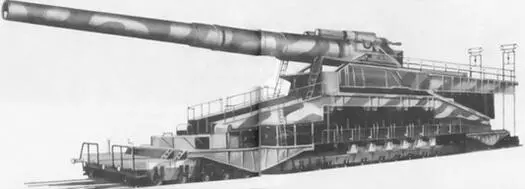

80-см железнодорожная установка «Дора»

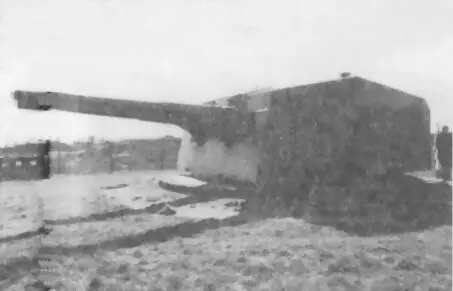

19,4-см пушка K.486(f) на батарее «Бастион II»

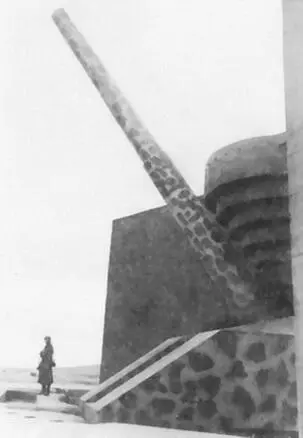

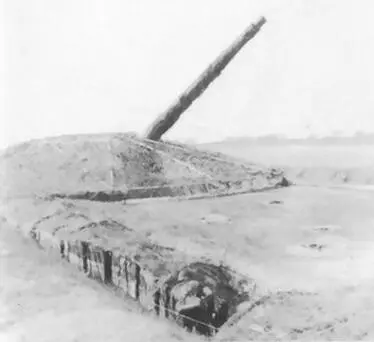

40-см пушка SKC/34 под углом возвышения 52° на батарее «Линдеман»

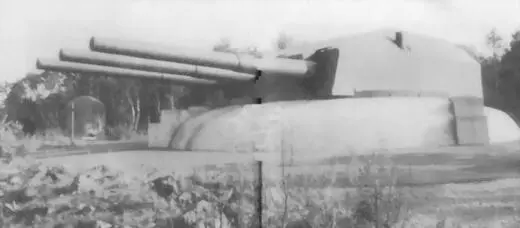

38-см орудийная башня II батареи «Тодт»

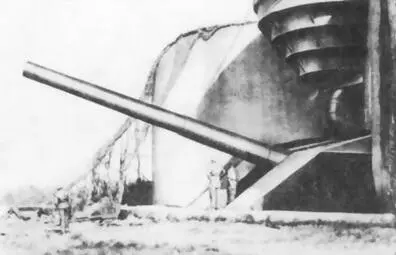

38-см пушка SKC/34 на батарее «Ханстхольм»

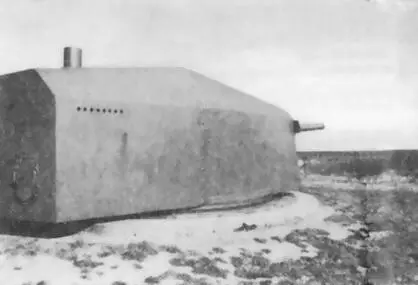

Батарея «Орланд», вооруженная 28-см пушками SKC/34 линкора «Гнейзнау»

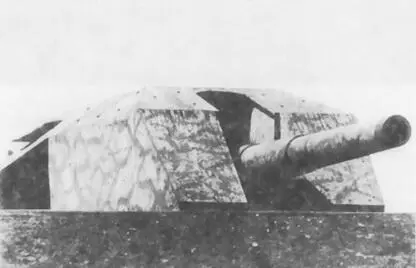

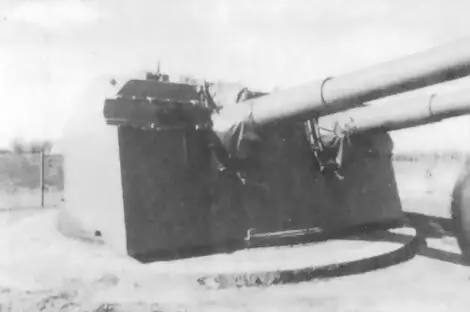

15-см пушки линкора «Гнейзнау», установленные на береговой батарее «Гнейзнау»: вид башни сзади, видна броневая дверь

вид сбоку

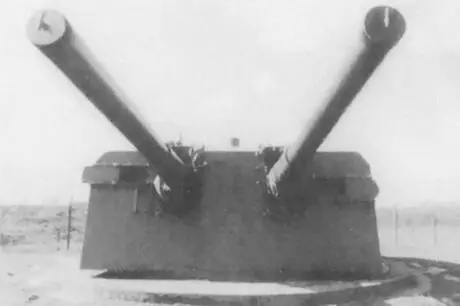

15-см пушки линкора «Гнейзнау», установленные на береговой батарее «Гнейзнау»: вид спереди

вид спереди, видны прицельные устройства

Противотанковые пушки классические

3,7-см противотанковая пушка Pak 35/36 (3,7 cm Pak 35/36)

Устройство орудия

Ствол орудия состоял из трубы, кожуха и казенника. Пушки позднейшего изготовления имели ствол-моноблок.

Затвор горизонтальный клиновой с механизмом автоматического закрывания, расположен сверху на казеннике.

Тормоз отката гидравлический, расположен в люльке под стволом. При откате вместе со стволом откатывались цилиндр тормоза и веретено.

Накатник пружинный. Пружины надеты на цилиндр тормоза отката. Тормоз отката и накатник собраны в люльке, которая своими цапфами наложена на верхний станок. Верхний станок наложен на нижний и при помощи поворотного механизма поворачивался относительно нижнего станка. Подъемный механизм секторного типа.

Колесный ход подрессорен, колеса железные с резиновыми шинами. Возка производилась мехтягой или двумя лошадьми с передком; на поле боя пушка легко перевозилась силами расчета.

Таблица 1

Данные 3,7 cm Pak 35/36

Ствол

Калибр, мм 37

Длина ствола, мм/клб 1665/45

Длина канала, мм/клб 1567/42,3

Длина нарезной части, мм 1308

Длина зарядной каморы, мм 215

Объем зарядной каморы, л 0,38

Крутизна нарезов, клб:

в начале 50

у дула 30

Число нарезов 16

Глубина нареза, мм 0,45

Ширина нареза, мм 4,27

Ширина поля, мм 2,5

Вес ствола, кг 67

Лафет

Угол ВН от –8° до +25°

Угол ГН 60°

Длина отката, мм:

нормальная 560

предельная 595

Высота линии огня, мм 620

Габариты в походном положении, мм:

длина 3450

ширина 1650

высота 1170

Ширина хода, мм 1090

Клиренс, мм 270

Вес системы, кг:

в походном положении 480

в боевом положении 440

Скорострельность, выстр./мин 10―15

Расчет, чел. 5

Скорость возки по шоссе, км/ч до 50

Таблица 2

Боеприпасы и баллистические данные пушки 3,7 cm Pak 35/36

Снаряды

Заряжание унитарное. Гильза латунная длиной 250 мм, диаметр фланца 51,5 мм. Взаимозаменяемости патрона 3,7 cm Pak 35/36 с другими пушками нет

Кроме того, с февраля 1942 г. в войска стала поступать надкалиберная кумулятивная мина 3,7 cm Stiel.Gr.41. Вес мины 9,15 кг, длина 712 мм. Взрыватели головной и донный. Боевой заряд специальный весом 210 г нитроглицеринового трубчатого пороха и 6 г нитроглицеринового пластинчатого пороха, собран в обычной гильзе. При заряжании стержень мины вводился в канал ствола с дульной части. В надкалиберной части мины диаметром 159 мм был помещен кумулятивный заряд весом 2,3 кг. По нормали он мог прожечь 180-мм броню. Эффективная дальность стрельбы до 100 м.

Таблица 3

Баллистические данные

Таблица 4

Данные по бронепробиваемости

2,5-см французская противотанковая пушка обр. 1934 г. (2,5 cm Pak 112(f))

Таблица 5

Данные 2,5 cm Pak 112(f)

Калибр, мм 25

Длина ствола, мм/клб 1800/72

Угол ВН от –5° до +15°

Угол ГН 60°

Вес системы в боевом положении, кг 496

Скорострельность, выстр./мин 25

Расчет, чел. 4

Скорость возки по шоссе, км/ч до 50

В боекомплект 2,5 cm Pak 112(f)входили: бронебойный сплошной снаряд весом 0,32 кг и бронебойно-трассирующий снаряд. Этот снаряд тоже сплошной, но сзади в канале запрессован трассирующий состав. Осколочных снарядов у пушки не было.

Вес унитарного патрона 0,87―0,88 кг, длина 860 мм. Вес заряда 135―138 г. Начальная скорость снаряда 950 м/с. Табличная дальность стрельбы 1800 м.

3,7-см чехословацкая противотанковая пушка M 37(t)

Таблица 6

Данные 3,7-см пушки M 37(t)

Калибр, мм 37

Длина ствола, мм/клб 1778/48

Угол ВН от –8° до +26°

Угол ГН 50°

Вес орудия в боевом положении, кг 364

Скорострельность, выстр./мин 10―20

Боекомплект и баллистика 3,7 см M 37(t)

В боекомплект пушки входили чешские калиберные снаряды, причем бронебойные снаряды были переделаны под германские донные взрыватели, использовались иногда и германские подкалиберные снаряды Pzgr.40. Кроме того, иногда использовалась и надкалиберная кумулятивная мина, сделанная по образцу мины 3,7-см пушки Pak 35/36.
