Ламповые приемники того времени работали от батареи, а чтобы слушать передачи, нужны были наушники. На первых порах конструкторам было не до внешнего вида своих устройств. Так и кажется, что они взяли старые телеграфные аппараты, выдрали из них все провода, а деревянные ящики — приспособили для приемников. А еще они посчитали, что «аудионы», форма которых напоминала стекло от керосиновой лампы, должны быть доступны взгляду каждого радиослушателя. Поэтому их установили на самом видном месте. Оправдать подобное конструкторское решение можно лишь тем обстоятельством, что радиолампы были не очень надежными, и их нужно было время от времени заменять новыми. Однако торчащие вверх «аудионы», словно трубы «Титаника», совсем не украшали радиоприемник.

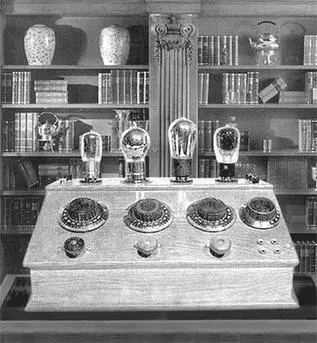

Рис. 4.6.Корпус лампового радиоприемника БЧ-6 сделан из натурального дерева, как и полки книжного шкафа

Экскурсовод останавливается рядом с четырехтрубным, извините, четырехламповым приемником прямого усиления БЧ-6 (рис. 4.6). Он был выпущен в далеком 1924 году. Для своего времени это было хорошее радиовещательное устройство, но его внешний вид больше подошел бы для какой-нибудь корабельной радиорубки, чем для дома. Вся передняя панель устройства занята ручками настройки с нанесенными по кругу делениями и цифрами. Здесь же располагались и невзрачные клеммы для подсоединения антенны и наушников. Пользоваться приемником было не очень-то удобно, да и его внешний вид оставлял желать лучшего.

Главное неудобство радиовещательного приемника заключалось в том, что он не обеспечивал громкоговорящего приема радиостанций. Но даже этот недостаток не мешал «Буревестнику Русской революции» с помощью наушников внимательно прислушиваться к далеким радиоголосам планеты (рис. 4.7).

Рис. 4.7.А. М. Горький, 1928 год

Чуть позже конструкторы снабдили радиоприемники остроумным устройством, позволяющим озвучивать небольшие помещения. Оно представляло собой капсюль от наушника, вмонтированный в рупор, позаимствованный у граммофона. Однако качество воспроизведения музыки все же оставалось неважным. С его помощью хорошо звучал лишь голос диктора, передающего последние известия. Слушать «живой звук» настоящего духового оркестра было гораздо приятнее, чем «жестяную» музыку приемника.

Радиоприемник с красивым названием «Радиолина» был одним из первых, оснащенных таким рупором-громкоговорителем (рис. 4.8).

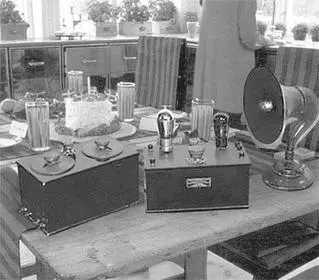

Рис. 4.8.Громкоговорящий ламповый приемник «Радиолина»

Форма рупора столь напоминала знак вопроса, что из него невольно ожидалось услышать следующие слова диктора:

— Здоровы ли вы, дорогие радиослушатели??? Вы уже настроились на волну нашей радиостанции??? Хотите послушать последние известия???

Выпускалась «Радиолина» «Трестом заводов слабого тока» с 1924 по 1929 год. Она состояла из нескольких громоздких ящиков, едва помещавшихся на столе. Подобная «блочная конструкция» была оправдана лишь с технической точки зрения, и ни о какой художественной проработке формы изделия речи не было. Скорее всего, немудреный дизайн радиоприемника был придуман обыкновенным столяром, умевшим сколачивать «в шип» деревянные ящики для продукции своего завода. Первый ящик включал в себя устройство для настройки на радиовещательные станции. Два других представляли собой блок детектора и усилитель низкой частоты. А когда требовался очень громкий приём, подключался ещё один ящик — блок усилителя мощности.

В 1925 году были изобретены первые электромагнитные громкоговорители-репродукторы. Звук приемников стал громче и чище. Новое создание инженерной мысли представляло собой большую черную «тарелку», которая никак не помещалась в корпусе радиоприемника. Поэтому она поселилась либо на его верхней крышке, либо на стенах наших комнат. В блокадном Ленинграде репродукторы являлись, пожалуй, единственным средством связи с внешним миром. С их по мощью стихи поэтессы Ольги Берггольц входили в дом каждого жителя осажденного города:

«Позволь же мне по гулкому эфиру сквозь этот черный говорящий круг войти в твою вечернюю квартиру, мой ленинградский, мой давнишний друг!»

Руководитель группы подходит к следующему экспонату (рис. 4.9).

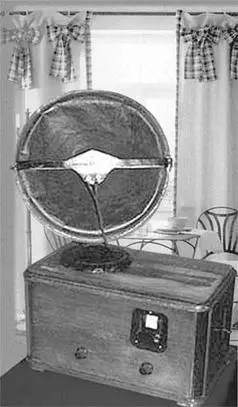

Рис. 4.9.Приемник ЭЧС-2 с динамиком «Рекорд», 1932 год

— Представление о внешнем виде отечественных радиоустройств, оснащенных «черным говорящим кругом», дает приемник «ЭЧС-2». Он имел так называемую регенеративную схему прямого усиления, изобретенную американским ученым Эдвином Говардом Армстронгом в 1913 году. Сконструировал приемник ведущий специалист Московского электромеханического завода им. Серго Орджоникидзе Е. Н. Геништ. С одной из неприятных технических особенностей регенеративного приемника мы познакомимся чуть позже, а сейчас лишь повнимательней присмотримся к его облику.

Корпус «ЭЧС-2» был сделан из добротных дубовых панелей, а верхняя крышка — откидывалась на двух петлях, чтобы обеспечить доступ к переместившимся внутрь деревянного ящика радиолампам. Ремонтировать приемник неудобно: чтобы добраться до неисправной детали, корпус нужно было полностью разобрать. Поражает оригинальное достижение конструкторской мысли: ограничителем поворота крышки служит ленточка из сыромятной кожи. Вызывает интерес «архаическая» форма пластмассовых ручек, больше подходящая для измерительных приборов, чем для бытовых устройств. На них методом «втирания» наносилась белая стрелка-указатель, по сути дела ничего не обозначающая, но очень характерная для аппаратуры тех лет. «Подслеповатая» шкала настройки невольно вызывает желание прильнуть к ней, как к замочной скважине. Несмотря на то, что радиосхема полностью защищена корпусом, бумажному конусу репродуктора там места не нашлось.

Регенеративные приемники получили самое широкое распространение и были доступны десяткам тысяч радиослушателей. Однако в бочку меда подмешалась ложка дегтя: они излучали в эфир собственные электромагнитные колебания. Правда, излучение было слабым и принималось лишь соседними устройствами.

Эти особенности регенеративных приемников были положены в основу сюжета одного из рассказов советского писателя Алексея Толстого. Он назывался «Радиовредитель» и был напечатан в далеком 1929 году. Позже писатель дал своему произведению более длинное, но точное заглавие: «Рассказ о капитане Гаттерасе, о Мите Стрельникове, о хулигане Ваське Табуреткине и злом коте Хаме». Главным персонажем сюжета являлся Васька Табуреткин, радихулиган, гроза всех детей, горе всего населения дома:
