Владимир Курушин - Дизайн техносферы. Очерки эволюции

В дошедшем до нас сочинении древнеримского архитектора Витрувия приводится описание еще одних хитроумных водяных часов. Их устройство и внешний вид настолько интересны, что заслуживают самого пристального внимания.

Гид подводит группу к следующему экспонату (рис. 9.2). От него, как от фонтана в жаркий летний полдень, веет прохладой.

— Часы устроены по последнему слову древнеримской техники и представляют собой настоящее архитектурное сооружение. Самой замечательной их частью были две фигурки крылатых карапузов — херувимов, установленных на мощном постаменте по обе стороны от колонны. Колонна, благодаря нанесенным на нее делениям, выполняла функцию циферблата. В руке левого херувима была указка. С ее помощью определяли, который час. Плачущая фигурка правого карапуза олицетворяла быстротечность времени. Вода в часы равномерно подавалась по трубке, которая находилась внутри левого херувима, и вытекала наружу в виде слез из правого. Когда слез накапливалось достаточно много, вода через отверстие, расположенное рядом с трубкой, попадала еще в одну, внутри которой имелся поплавок. По мере повышения уровня воды он поднимался вверх вместе с левым херувимом. За 24 часа крылатый карапуз успевал «всплыть» до вершины колонны. Когда вода поднималась до самого верха трубки, поплавок приводил в действие нехитрое устройство-сифон. Он откачивал накопившуюся воду, которая попадала на мельничное колесо, заставляя его повернуться на 1/6 полного оборота. Тем временем херувим с указкой соскальзывал вниз. Расположенные внизу зубчатые колеса были подобраны так, что каждые 24 часа, когда вода начинала изливаться, колонна поворачивалась на 1/366 полной окружности. За год она делала полный оборот и все начиналось сначала.

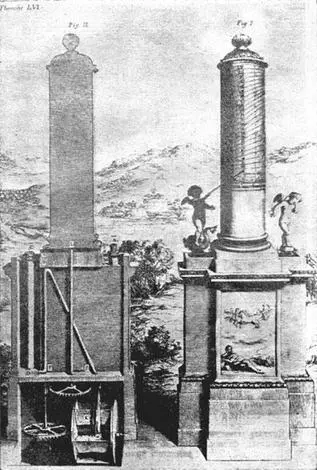

Рис. 9.2.Древние водяные часы

— Прикиньте, — хитро прищуривается гид, — сколько изобретательности и художественного вкуса нужно было проявить для того, чтобы сделать такое «гидротехническое» сооружение?

Едва только люди научились делать свечи, их тоже стали использовать для определения времени. На толстую свечу наносили деления, которые показывали, сколько времени осталось до того, как она сгорит. Однако свечи были неодинаковой толщины и для точного измерения времени не очень-то подходили.

В древнем Китае «огненные часы» имели другое устройство и выглядели совершенно иначе. Из опилок и древесной смолы китайцы делали прутик, который клали в небольшой лоток-лодочку. Поперек лотка на нитке вешали два медных шарика. Один конец прута поджигали и когда пламя подходило к нитке, она сгорала и шарики со звоном падали на металлическую тарелку.

В древности были изобретены песочные часы, которые почти в неизменном виде сохранились до настоящего времени. Они представляли собой две стеклянные колбы, соединенные тонкими горлышками друг с другом (рис. 9.3). Верхняя заполнялась тонко просеянным песком, который постепенно пересыпался вниз. Как только последняя песчинка оказывалась в нижней колбе, часы переворачивали, чтобы «запустить» их вновь. При этом на флоте вахтенный матрос звонил в колокол — отбивал склянки. Песочные часы — это долгожитель устройств, предназначенных для определения времени. Сегодня изображение этого переворачивающегося раритета можно видеть не только на полотнах художников, но и на экранах компьютеров, если вычисления выполняются слишком долго.

Песочные часы удобны для отсчета небольших отрезков времени. Их точность сильно зависит от песка. В старину даже существовали специальные рецепты его изготовления, которые держали в строгой тайне.

В древних рукописях говорится, что в начале IX века было изобретено еще одно устройство для отсчета времени — механическое. В экспозиции музея Дизайнленда механические часы занимают почетное место. Здесь можно увидеть и огромные башенные часы, и миниатюрные наручные, и карманные, и настенные, и каминные, и напольные — за все время существования часов их было придумано бесчисленное множество.

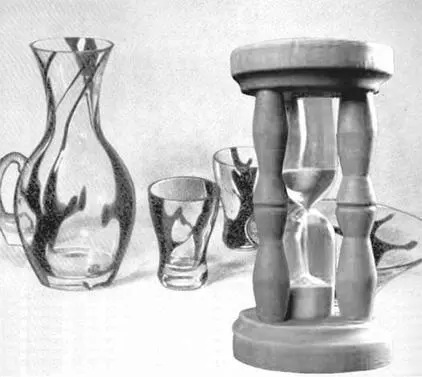

Рис. 9.3.Песочные часы

Первые механические часы приводились в действие гирями, которые, опускаясь вниз, вращали шестеренки. На одной из них закреплялась стрелка, показывающая, который час. Чтобы стрелка передвигалась с нужной скоростью, использовались различные устройства — тормозные валики, стопорные шайбы, балочные балансиры. Кто сделал первые механические часы, неизвестно. Некоторые историки приписывают их изобретение монаху Герберту (Жербе на французский манер), ставшему впоследствии папой Сильвестром II. Он сделал башенные часы с гирями для города Магдебурга в 996 году. Именно механическим часам было суждено служить людям верой и правдой не одну сотню лет.

Усовершенствование часового механизма связано с именами величайших ученых прошлого. В середине XVII века итальянский физик и изобретатель Галилео Галилей изобрел маятник, позволивший значительно повысить точность часов. Однако ни обнародовать свое изобретение, ни построить маятниковые часы он не успел. Часы стали всеобщим достоянием лишь после того, как в 1658 году Христиан Гюйгенс опубликовал свое изобретение, которое сделал независимо от Галилея. Знаменитый ученый и его маятник совершили революцию в часовом деле. Часы стали не только точнее, но и позволили регулировать скорость хода, если хоть чуть-чуть изменить длину маятника.

В нашей «виртуальной» коллекции, — Экскурсовод делает широкий жест руками, — на всеобщее обозрение выставлены разные часы. У самых старых имеется всего лишь одна стрелка — часовая. Есть часы и с двумя стрелками. Они появились около 1700 года. Лет примерно двести пятьдесят тому назад коллекция пополнилась часами с третьей, секундной, стрелкой. А совсем недавно нам принесли часы, у которых стрелки вообще отсутствуют. Они показывают время в виде цифр на дисплее.

Самые старые часы — башенные. В позднее средневековье многие знаменитые города Европы обзавелись огромными часами с гирями, которые украшали самые высокие городские здания: ратуши, дворцы, сторожевые башни. Горожане по праву гордились такими часами и даже присваивали им имена часовщиков. Например, во Франции, в Дижоне, есть часы с фигурами часовых дел мастера Жакемара и его жены. Их так и называют: жакемары. Каждый час бронзовые изваяния ударяют молоточками по большому гулкому колоколу, отсчитывая время.

В XIII веке в Лондоне на башне английского Парламента установили часы таких размеров, что англичане прозвали их Большим Беном. Они ходят до сих пор и являются символом Лондона.
