Эварт Окшотт - Рыцарь и его замок. Средневековые крепости и осадные сооружения

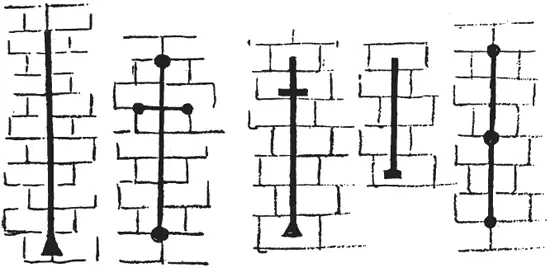

Рис. 14. Различные типы стрелковых щелей. Во многих замках в различных их частях располагались стрелковые щели разной формы. У большинства щелей была дополнительная поперечная прорезь, которая позволяла лучнику стрелять не только прямо перед собой, но и в боковых направлениях под острым углом к стене. Однако делали и такие щели, у которых не было поперечной части. Высота стрелковых щелей колебалась от 1,2 до 2,1 метра.

Замки, которые можно видеть сегодня в Англии, обычно имеют плоскую вершину и не покрыты кровлей. Верхний край стен тоже плоский, если не считать зубцов, но в те времена, когда замки использовались по своему прямому назначению, главные башни и бастионы часто имели крутую кровлю, какие и в наши дни можно видеть в замках континентальной Европы. Мы склонны забывать, глядя на такие полуразрушенные замки, как Уск в Дувре или Конисборо, не устоявшие под натиском неумолимого времени, какими они были покрыты деревянными кровлями. Очень часто верхняя часть – парапеты и пешеходные дорожки – стен, бастионов и даже главных башен венчалась длинными деревянными крытыми галереями, которые назывались ограждениями, или по-английски hoarding (от латинского слова hurdicia), или парусом. Эти галереи выступали за наружный край стены приблизительно на 6 футов (около 2 метров), в полу галерей были проделаны отверстия, позволявшие стрелять сквозь них в нападавших у подножия стены, бросать в атакующих камни и лить на их головы кипящее масло или кипяток. Недостатком таких деревянных галерей была их хрупкость – эти сооружения можно было разрушить с помощью осадных машин или поджечь.

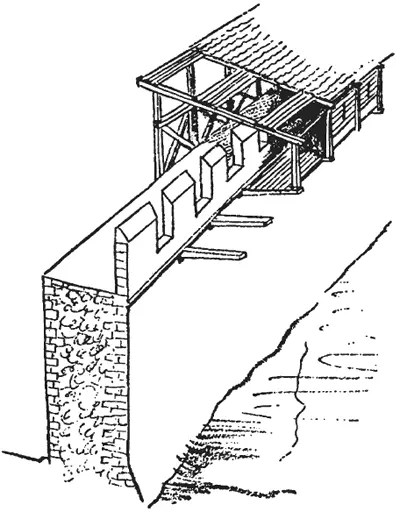

Рис. 15. На схеме показано, каким образом к стенам замка пристраивали ограждения, или «перемычки». Вероятно, их ставили только в тех случаях, когда замку угрожала осада. Во многих стенах замковых дворов до сих пор можно видеть квадратные отверстия в стенах под зубцами. В эти отверстия вставляли балки, на которые и ставили ограждение с крытой галереей.

Самой уязвимой частью стены, окружавшей двор замка, были ворота, и сначала обороне ворот уделяли пристальное внимание. Самым ранним способом защиты ворот было их расположение между двумя прямоугольными башнями. Хорошим образцом данного типа защиты является устройство ворот в сохранившемся до наших дней Эксетерском замке XI века. В XIII веке квадратные надвратные башни уступают место главной надвратной башне, которая представляет собой слияние двух прежних с надстроенными над ними дополнительными этажами. Таковы надвратные башни в замках Ричмонд и Ладлоу. В XII веке более распространенным способом защиты ворот было строительство двух башен с обеих сторон от въезда в замок, и только в XIII веке появляются надвратные башни в их законченном виде. Две фланкирующие башни теперь соединяются в одну над створом ворот, становясь массивным и мощным фортификационным сооружением и одной из самых главных частей замка. Ворота и въезд превращаются отныне в длинный и узкий проход, блокированный с каждого конца портикулами. Это были вертикально скользившие вдоль вырубленных в камне желобов створки, выполненные в виде больших решеток из толстого бруса, нижние концы вертикальных брусьев были заострены и окованы железом, таким образом, нижняя кромка портикулы представляла собой ряд заостренных железных кольев. Такие решетчатые ворота открывали и закрывали с помощью толстых канатов и лебедки, расположенной в специальной камере в стене над проходом. В «кровавой башне» лондонского Тауэра и сегодня можно видеть портикулу с действующим подъемным механизмом. Позднее вход стали защищать с помощью «мертьер», смертоносных отверстий, просверленных в сводчатом потолке прохода. Через эти отверстия на всякого, кто пытался силой прорваться к воротам, сыпались и лились обычные в такой ситуации предметы и вещества – стрелы, камни, кипяток и горячее масло. Однако более правдоподобным представляется другое объяснение – через отверстия лили воду в случае, если противник пытался поджечь деревянные ворота, так как самым лучшим способом проникнуть в замок было набить проход соломой, поленьями, хорошенько пропитать смесь горючим маслом и поджечь; убивали сразу двух зайцев – сжигали решетчатые ворота и поджаривали защитников замка в надвратных помещениях. В стенах прохода находились маленькие помещения, оборудованные стрелковыми щелями, сквозь которые защитники замка могли из луков поражать с близкого расстояния плотную массу нападавших, стремившихся ворваться в замок.

В верхних этажах надвратной башни находились помещения для солдат и часто даже жилые помещения. В особых камерах находились ворота, с помощью которых на цепях опускали и поднимали разводной мост. Поскольку ворота были местом, которое чаще всего подвергалось нападению осаждающего замок противника, их снабжали подчас еще одним средством дополнительной защиты – так называемыми барбаканами, которые начинались на некотором расстоянии от ворот. Обычно барбакан представлял собой две высоких толстых стены, идущих параллельно наружу от ворот, заставляя противника, таким образом, втискиваться в узкий проход между стенами, подставляясь под стрелы лучников надвратной башни и спрятанной за зубцами верхней площадки барбакана. Иногда, чтобы сделать доступ к воротам еще более опасным, барбакан устанавливали под углом к ним, что заставляло нападавших идти к воротам справа, и не прикрытые щитами части тела оказывались мишенью для лучников. Вход и выход барбакана обычно весьма причудливо украшали. В замке Гудрич близ Герфордшира, например, вход выполнен в виде полукруглого свода, а два барбакана, прикрывающие ворота замка Конвей, внешне напоминали маленькие замковые дворы.

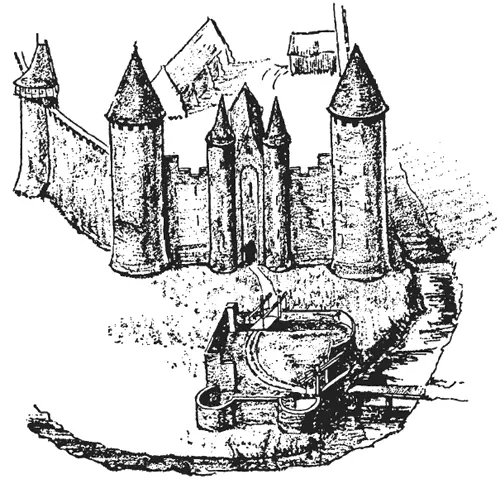

Рис. 16. Реконструкция ворот и барбакана замка Арк во Франции. Барбакан представляет собой сложное сооружение с двумя подъемными мостами, прикрывающее главный вход.

Надвратная сторожевая башня, построенная в середине XIV века Томасом Бошампом, графом Уорвикским (дедом графа Ричарда), являет собой хороший образчик компактной сторожевой башни и барбакана, соединенных в великолепно спроектированный ансамбль. Надвратная башня выстроена в традиционном плане в виде двух башен, соединяющихся сверху над узким проходом, она имеет три дополнительных этажа с высокими зубчатыми башенками на каждом углу, возвышающимися над зубцами стен. Впереди, снаружи замка, две зубчатые стены образуют еще один узкий проход, ведущий к замку; на дальнем конце этих стен барбакана, за их пределом, стоят еще две башни – уменьшенные копии надвратной башни. Перед ними находится подъемный мост через заполненный водой ров. Значит, атакующим, для того чтобы пробиться к воротам, надо было сначала огнем или мечом проложить себе дорогу через поднятый разводной мост, преграждавший путь к первым воротам и расположенным за ними портикулам. Потом им пришлось бы с боем прорваться по узкому проходу барбакана. После этого, оказавшись наконец перед собственно воротами, нападающие были бы вынуждены форсировать второй ров, прорваться через следующий поднятый мост и портикулы. Совершив эти подвиги, неприятель оказывался в узком коридоре, осыпаемый стрелами и окатываемый кипятком и горячим маслом из многочисленных мертьер и стрелковых щелей в боковых стенах, а в конце пути врага ждали следующие портикулы. Но самым интересным в устройстве этой надвратной башни был тот поистине научный способ, каким прикрывали друг друга расположенные ступенями зубчатые стены. Сначала шли стены и башенки барбакана, за ними и над ними возвышались стены и крыша надвратной башни, над которыми господствовали угловые турели надвратной башни, первая пара располагалась ниже второй, с каждой следующей стрелковой площадки можно было прикрыть расположенную впереди нижележащую. Башенки надвратного укрепления соединялись переходными висячими арочными каменными мостиками, поэтому защитникам не приходилось спускаться на крышу, чтобы перейти с одной башенки на другую.
