Второй ряд

132. Левый наручник и оплечье, изображенные на фигуре Кунца Хаберкорна (предположительно 1421 г.). Национальный музей Баварии, Мюнхен.

133—134. Пара наплечников и наручников из комплекта доспехов Фогта Ульриха IX фон Матша. Милан (мастерская Миссалья), около 1445 г. Чербург (19). Обратите внимание на усиливающие пластины на наплечнике и на левом локте.

135 (внизу). Вид наплечника 133 сзади.

136. Оплечье и наручник. Южная Германия, около 1500 г. Оружейная палата Тауэра, Лондон (II. 1).

Нижний ряд

137—138. Левый наплечник и наручник из комплекта доспехов эрцгерцога Максимилиана (позже императора) работы Лоренца Хельмшмида из Аугсбурга, 1480 г. Венский музей оружия (А. 60). NB. Шнурки с железными наконечниками, прикреплявшие детали наручника к боевому дублету, не изображены.

139—140. Пара наплечников и наручников. Милан (мастерская Миссалья), около 1500 г. Храм Мадонны делле Грацие близ Мантуи (5). Обратите внимание на большую усиливающую пластину на левом наплечнике с загнутым вверх краем.

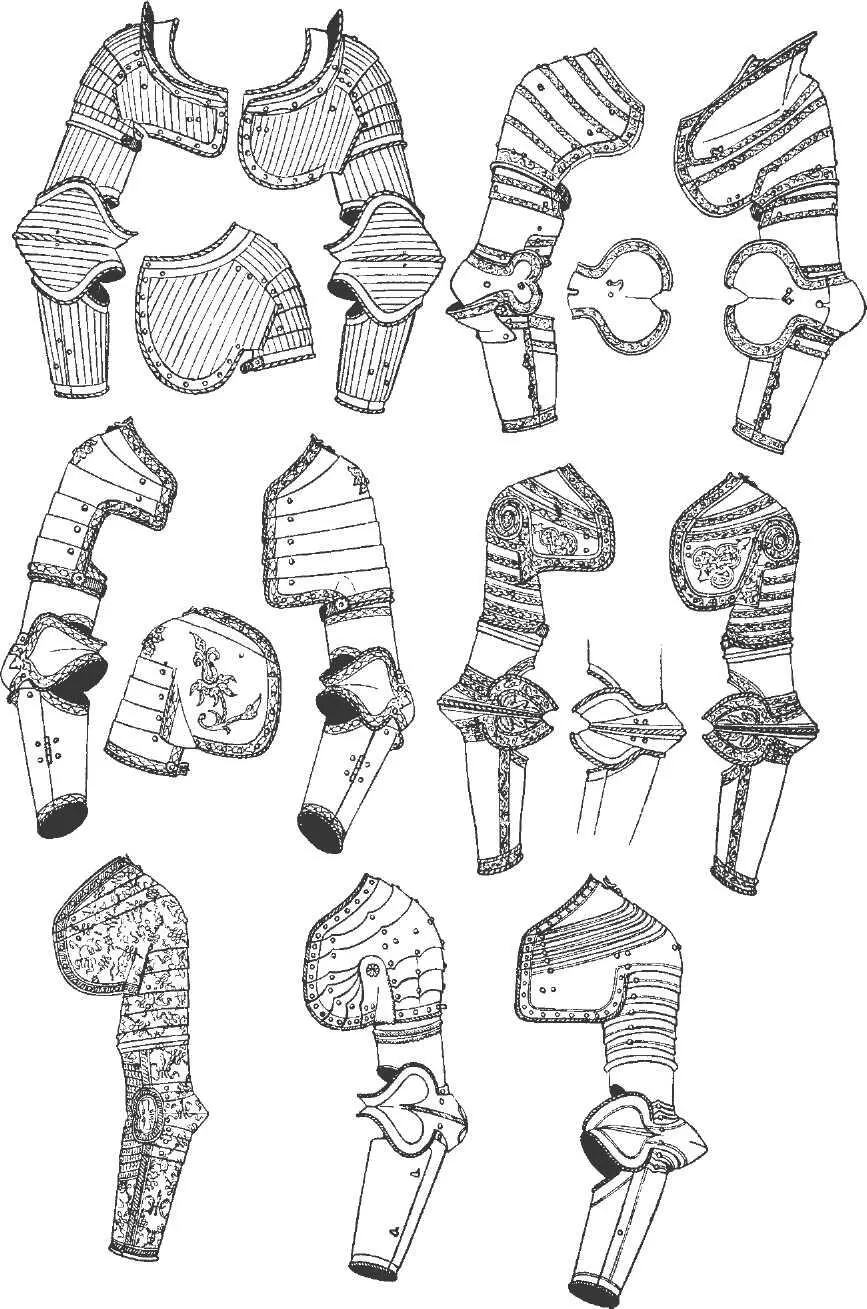

Рис. 141—155. Наплечники и наручники

Верхний ряд

141—142. Пара «максимилиановских» наплечников и наручников из комплекта доспехов Филиппа Воинственного, пфальцграфа и курфюрста княжества Пфальц на Рейне. Южная Германия, около 1525 г. Венский музей оружия (А. 238).

143 (внизу). Задняя часть наплечника.

144—146. Пара наплечников и наручников из комплекта доспехов Генриха VIII, Гринвич, около 1530 г. Оружейная палата Тауэра, Лондон (II. 8). Обратите внимание на то, что крыло правого налокотника показано отдельно. Съемная усиливающая пластина с правого наплечника утеряна.

Второй ряд

147—148. Пара наплечников и наручников, вероятно, работы Франца Гросшеделя из Ландсхута, около 1560 г. Оружейная палата Тауэра, Лондон (II. 172).

149 (внизу). Задняя часть наплечника 148.

150—151 (внизу). Пара «пизанских» наручников и наплечников. Северная Италия (вероятно, Милан), около 1560 г. Коллекция Уоллеса, Лондон (1104).

152 (внизу). Деталь левого налокотника «пизанского» наручника, выполненная в немецком стиле. Северная Италия (вероятно, Милан), около 1570 г. Оружейная палата Тауэра, Лондон (II. 38).

Нижний ряд

153. Левый наручник и наплечник с кирасирских доспехов. Вероятно, Милан, около 1610—1620 гг. Коллекция Уоллеса, Лондон

(1122).

154. Левый наплечник и наручник с кирасирских доспехов. Вероятно, Швейцария, около 1620—1630 гг. Оружейная палата Тауэра,

Лондон (II. 162).

155. Левый наплечник и наручник с кирасирских доспехов. Вероятно, Германия, около 1620—1630 гг. Оружейная палата Тауэра,

Лондон (II. 140).

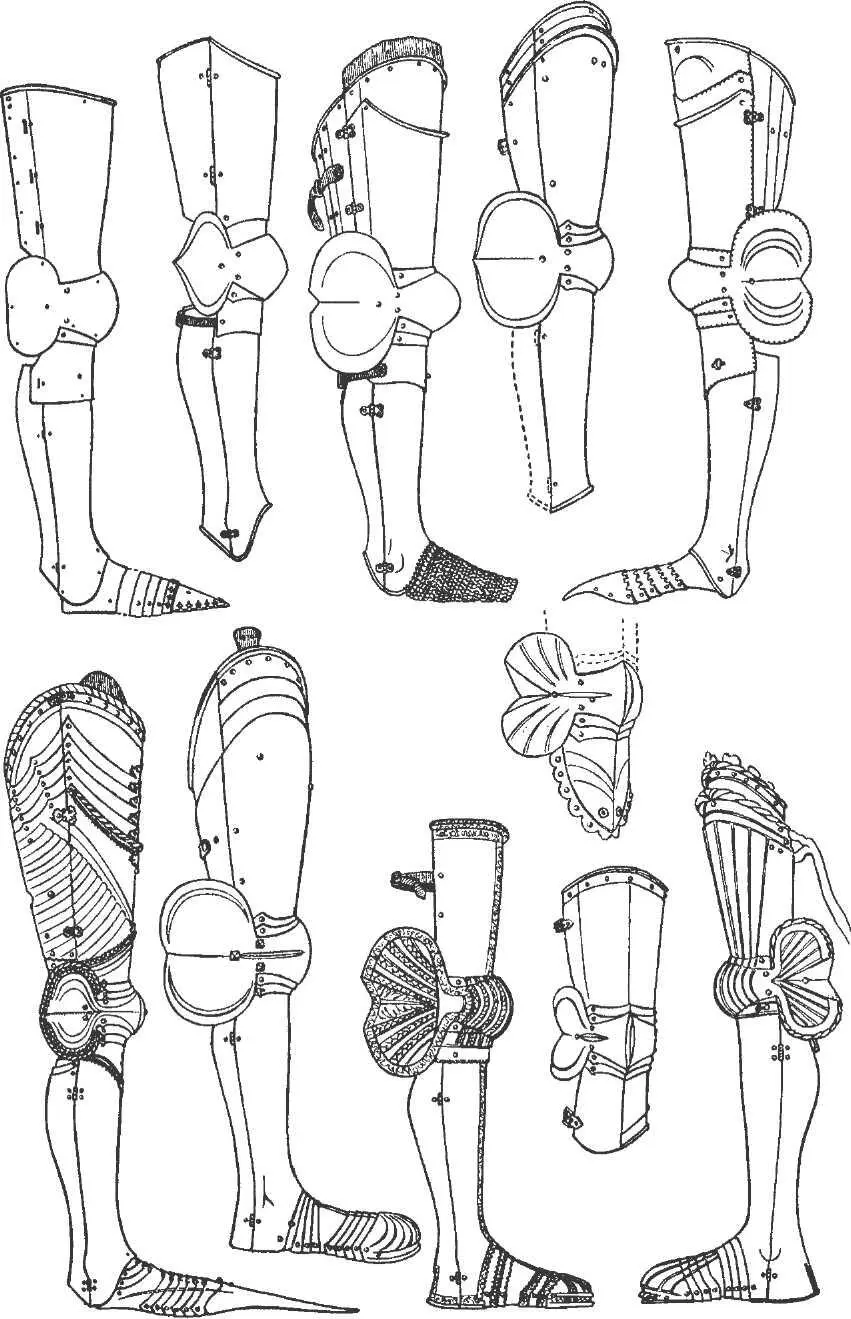

Рис. 156—166. Ножные латы

Верхний ряд

156. Латы и сабатон для правой ноги из комплекта доспехов, изготовленных для Карла VI Французского, когда он был еще дофином. Вероятно, Франция, около 1380 г. Музей города Шартр (раньше хранились в соборе). NB. Пунктиром показана утраченная пластина сабатона. Накладной посеребренно-позолоченный бордюр, фрагмент которого сохранился на носке, раньше украшал края всех главных пластин этих доспехов.

157. Латы для правой ноги. Милан, около 1420 г. Чербург (18).

158. Латы для правой ноги с кольчужным сабатоном, из комплекта доспехов члена семейства Матш. Милан (мастерская Мисса-лья). Около 1450 г. Коллекция Скотта, музей Глазго (раньше хранились в Чербурге). См. фото 18.

159. Латы для правой ноги. Северная Италия (вероятно, Милан), около 1500 г. Храм Мадонны делле Грацие близ Мантуи (6). NB. Пунктиром показана утерянная задняя часть пластины поножей.

160. Латы для левой ноги и сабатон. Южная Германия (Инсбрук), около 1460 г. Музей города Вены.

Нижний ряд

161. Латы на правую ногу и сабатон из комплекта доспехов эрцгерцога Зигмунда Тирольского работы Лоренца Хельмшмида из Аугсбурга, около 1480 г. Венский музей оружия (А. 62; А. 58). Поножи и сабатоны, один из которых изображен здесь, теперь заменены теми, что показаны на фото 22.

162. Латы на правую ногу и сабатон, Южная Германия (Инсбрук?), около 1490 г. Чербург (23).

163. Латы на правую ногу из комплекта доспехов Генриха VIII. Изготовлены, вероятно, итальянскими или фламандскими мастерами, работавшими в Англии, около 1512 г. Оружейная палата Тауэра, Лондон (принадлежат комплекту II. 7).

164 (вверху). Правый наколенник с о. Родос, который надевали без поножей, Северная Италия (?), около 1500 г. Оружейная палата Тауэра, Лондон (III. 1133).

165 (внизу). Правый набедренник и наколенник, которые надевали без поножей, Испания (?), около 1500 г. Музей Фицуильяма, Кембридж.

166. Латы для левой ноги и сабатон в «максимилиановском» стиле. Южная Германия, около 1520 г. По рисунку Ганса Балдунга Гри-ена, сделанному, вероятно, в 1524 г. Крепость Весте в г. Кобург (Бавария).

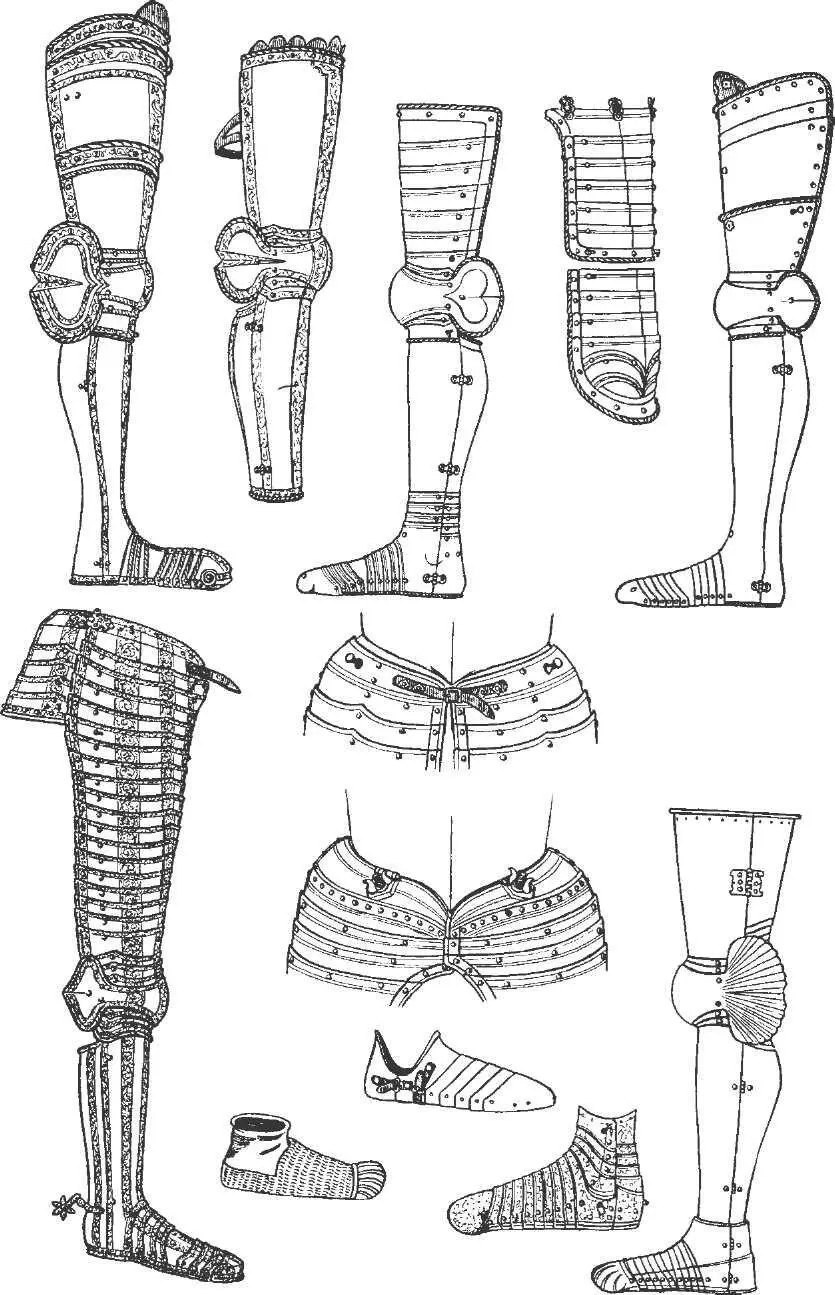

Рис. 167—176. Ножные латы Рис. 177—179. Сабатоны

Верхний ряд

167. Латы на правую ногу и сабатон из комплекта доспехов, выполненных в манере Йорга Зайзенхофера из Инсбрука, датируемые 1549 г. Оружейная палата Тауэра, Лондон (II. 169).

168. Латы на правую ногу из комплекта доспехов Паоло Джордано Орсини, герцога Браччиано, Северная Италия (Милан?), около 1560 г. Венский музей оружия (А. 690).

169. Латы на левую ногу и сабатон. Гринвич, около 1585 г. Оружейная палата Тауэра, Лондон (II. 40).

170 (сверху). Левый тассет из доспехов для мальчика. Гринвич, около 1545—1550 гг. Оружейная палата Тауэра, Лондон (II. 178). См. также 201.

171 (внизу). Элемент для удлиненного тассета 170.

172. Латы на левую ногу и сабатон из комплекта доспехов для поединка с барьером. Южная Германия (вероятно, Аугсбург), около 1580 г. Оружейная палата Тауэра, Лондон (II. 74).

Нижний ряд

173. Кулет, длинный тассет, поножи и сабатон из комплекта доспехов, изготовленных для Карла II (р. 1630, английский король в 1660—1685 гг.), когда он был еще принцем, Франция (?), около 1640 г. Оружейная палата Тауэра, Лондон (II. 90). Оба тассета прикреплены по бокам к кулету петлями и соединены вместе ремешком с пряжкой в центре. См. также рис. 82.

174 (вверху в центре). Деталь составного кирасирского доспеха, на которой изображен второй способ крепления тассет к нагрудному панцирю. Англия, около 1630 г. Оружейная палата Тауэра, Лондон (III. 1308).

175 (внизу под 174). Деталь доспехов улана, на которой изображен третий способ крепления тассет к нагрудному панцирю. Гринвич, около 1610 г. Оружейная палата Тауэра, Лондон (II. 94).

176. Латы на левую ногу и сабатон из комплекта доспехов Генриха VIII для пешего боя. Гринвич, около 1515—1520 гг. Оружейная палата Тауэра, Лондон (II. 6). См. также фото 43.
