Главный штаб войск ПВО - Опыт боевых действий войск ПВО Ливии в марте-апреле 1986 г.

Главный вывод из опыта боевых действий в Ливии заключается в том, что усиление агрессивности империалистических кругов и постоянный рост боевых возможностей авиации США и НАТО, требуют опережающего повышения эффективности и устойчивости ПВО, совершенствования группировок родов войск, организации разведки, управления, взаимодействия, выучки командиров и боевых расчетов и, на этой основе — всемерного повышения уровня боевой готовности Войск ПВО.

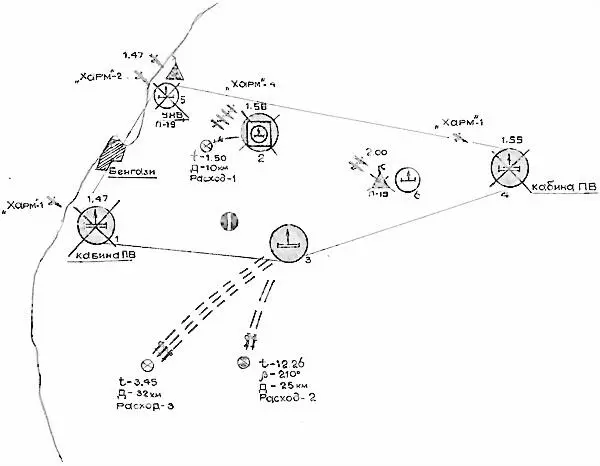

Схема обстрела воздушных целей в районе Бенгази (в период с 3.45 до 4.30 (мс) 15.4.1986 г.)

Стрельб: С-75 — 2, Квадрат — 1

Расход ракет: С-75 — 5, Квадрат — 1.

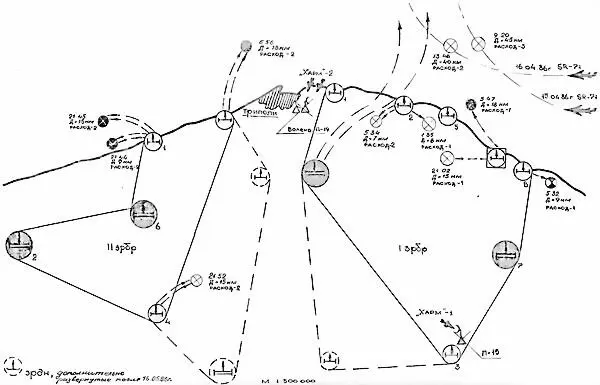

Схема обстрела воздушных целей в районе Триполи (в период с 1.30 до 23.55 (мск) 16.4.86 г.)

Стрельб 11: С-75 — 2, расход — 5; С-125 — 7, расход — 12; Квадрат — 2, расход — 2.

Схема нанесения удара ПРР "Харм" по ЗРС С-200 ВЭ 24.3.86 г.

Замысел воздушной операции США против СНЛАД

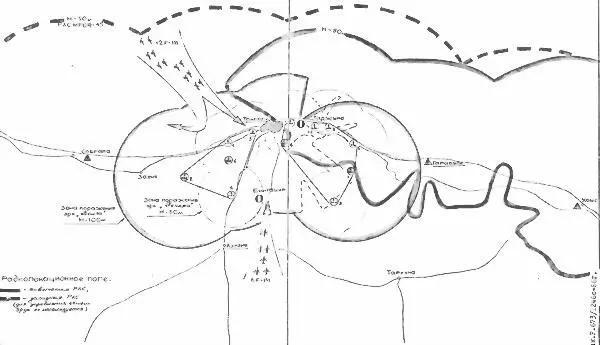

Возможности группировки ПВО Триполи на малых высотах перед воздушной операцией противника

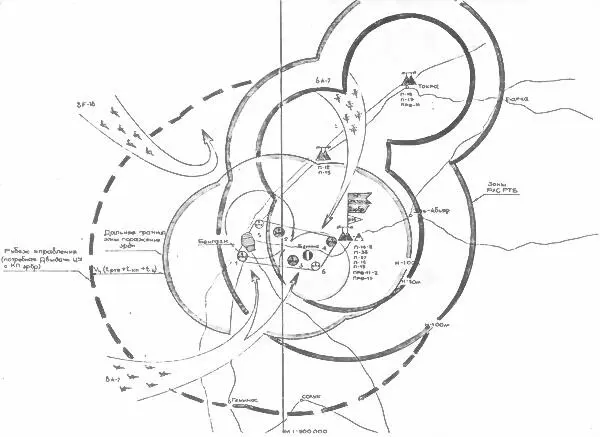

Возможности группировки ПВО Бенгази на малых высотах перед воздушной операцией противника

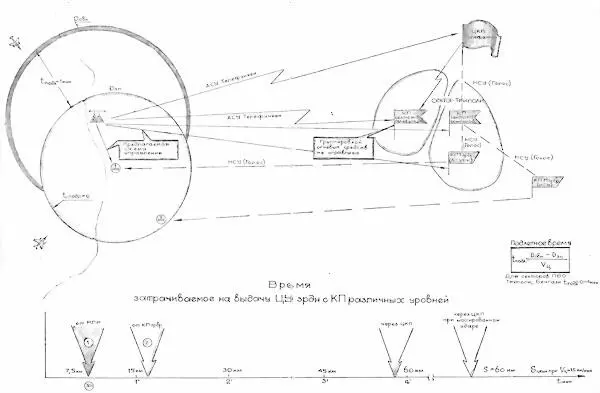

Схема прохождения радиолокационной информации и команд управления огнем зрдн

Способы нанесения ударов ПРР Харм по РЛС ЗРВ и РТВ (по опыту боевых действий в марте―апреле 1986 г.)

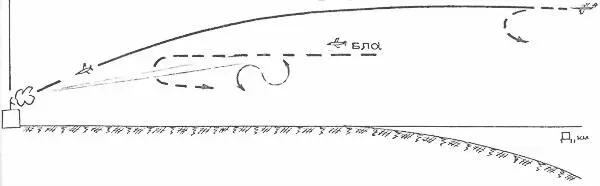

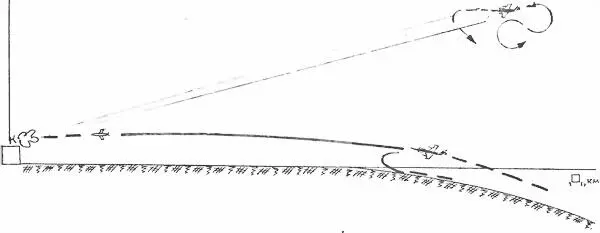

1. Использование БЛА для провокации излучения РЛС и пуска ПРР "Харм" на предельных дальностях

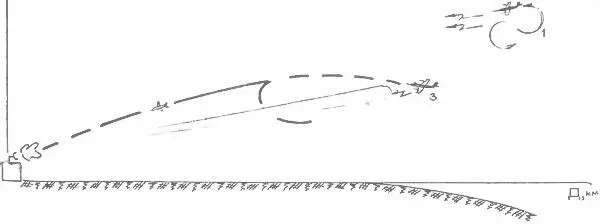

2. Использование отвлекающих целей на границе возможностей ЗРК с одновременным подходом носителя и ударом ПРР с малых высот

3. Нанесение удара ПРР Харм под прикрытием помех:

— из зоны барражирования самолетов-постановщиков помех;

— от наземных (надводных) источников помех;

— с борта самолета-носителя ПРР

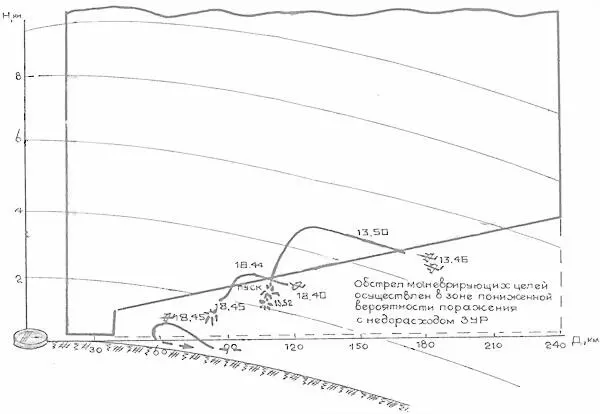

Стрельба ЗРС С-200 ВЭ по ПА (24.3.86 г. в 13.50 и 18.44)

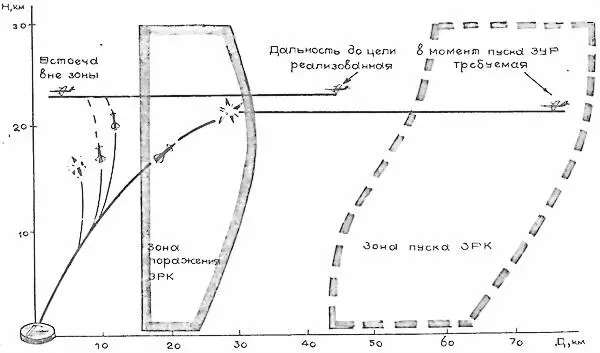

Стрельба ЗРС С— 75 М3 по SR-71 (15.4.86 г. в 9.20 и 16.4.86 г. в 13.58)

Стрельбы ЗРС С-200 и С-75 проведены с нарушениями Правил стрельбы ЗУР и рекомендаций СВС.

Уровень выучки расчетов — недостаточен.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВН И ИХ ВООРУЖЕНИЯ

Состав авиации на американских авианосцах

* Количество эскадрилий (отрядов) — самолетов, вертолетов.

Некоторые нормативы использования авианосной авиации

Комплект боевых средств АМГ
