Александр Широкорад - Бог войны 1812 года. Артиллерия в Отечественной войне

Таблица 10

Боеприпасы и баллистика пушек и единорогов

В боекомплект осадных 24-фн и 18-фн пушек входят:

Таблица 11

Таблица стрельбы ядрами пушек обр. 1838 г.

В боекомплект 1-пудовых единорогов входили:

1. Бомба весом 18,2 кг снаряженная порохом в двух вариантах — обычном (0,82 кг) и усиленном (1,23 кг). Обычный заряд назначался при стрельбе по открытым целям, а усиленный — по закрытым целям [97] Говоря современным языком — осколочно-фугасная бомба и фугасная бомба. .

2. Картечь дальняя весом 28,05 кг содержала 50 пуль № 9 и 10 пуль № 8.

3. Картечь ближняя весом 26,7 кг содержала 113 пуль № 8.

4. Светящееся ядро Рейнталя весом 6,64 кг содержало 6,1 кг зажигательного вещества. Ядро горело около 3-х минут, освещая вокруг местность в радиусе свыше 50 метров.

Гладкоствольные орудия XIX века стреляли картечью со сферическими чугунными пулями. В 1811 году картечь была разделена на ближнюю и дальнюю. Дальняя картечь имела меньше пуль, но большего диаметра и веса. Понятно, что такие пули летели дальше.

К осадным орудиям обр. 1805 г. были приняты деревянные лафеты обр. 1807 г. — для 24-фн пушек, для 18-фн пушек и для 1-пудовых единорогов. Все лафеты состояли из дубовых станин. В боевом положении цапфы орудий помещались в боевых гнездах лафета, а в походном положении (для удобства возки) — в походных гнездах, расположенных ближе к хоботовой части. Таким образом, при переходе из походного положения в боевое орудие приподнималось и переставлялось из походных гнезд в боевые. В походном положении лафет орудия передвигался на так называемых походных (лафетных) колесах, а передок — на колесах меньшего диаметра — боевых (передковых). В боевом положении происходила замена колес, и на ось лафета надевались передковые колеса. Передок был общим для всех трех лафетов.

2-пудовые и 5-пудовые мортиры обр. 1805 г. устроены одинаково. Мортиры отливались заодно с квадратным поддоном, плоскость основания которого составляла с осью мортиры угол в 80°. Ось цапф располагалась против нижнего угла поддона. Запал в теле мортиры был проведен наклонно.

Камора мортир цилиндрическая. Дно полушарное.

В боекомплект 5-пудовой мортиры входили:

1) Бомба весом 96 кг, содержащая ВВ при стрельбе по открытым целям — 2,46 кг, и при стрельбе по закрытым целям — 5,46 кг.

2) Картечь.

Настильная картечь весом 110,6 кг содержала 198 пуль № 9.

Навесная картечь весом 114,7 кг содержала 94 пули № 10.

Гранатная [98] Современным языком это нечто типа кассетного снаряда. картечь весом 59,8 кг содержала тридцать шесть 3-фн гранат. Вес снаряженной 3-фн гранаты 1,36 кг, вес ВВ — 64 грамма артиллерийского пороха. Время горения трубки 11―12 сек.

3) Светящееся ядро весом 80,4 кг. Вес зажигательного вещества 20,9 кг.

В боекомплект 2-пудовой медной мортиры входили:

1) Бомба весом 36,45 кг, содержащая ВВ при стрельбе по открытым целям — 1,23 кг, и при стрельбе по закрытым целям — 2,35 кг.

2) Картечь.

Настильная картечь весом 41 кг содержала 64 пули № 9 и 12 пуль № 8. Стрельба настильной картечью велась под углом +4°+5°.

Гранатная картечь весом 36,9 кг содержала восемнадцать 3-фн гранат.

3) Светящееся ядро весом 31,26 кг. Вес зажигательного вещества 0,82 кг. Время свечения около 4-х минут. Освещалась местность в радиусе 70 м.

Мортирные станки 5– и 2-пудовых осадных мортир отличались только размерами. Станки состояли их двух медных станин и двух дубовых связных подушек, соединенных четырьмя связными железными болтами. Крайние болты удлинены и выходят за габариты станин. Это сделано для облегчения работы прислуги, которая производила поворот и накат мортиры с помощью железных ломов.

Эти станки, как, впрочем, и все остальные станки гладкоствольных мортир не имели подъемного механизма, делавшего плавным подъем орудия. Вертикальное наведение производилось подкладыванием или выниманием специальных дубовых подушек, что позволяло придавать лишь дискретные углы возвышения, например, + 15°; + 30°; +45° и т. д.

Французская артиллерия в XVIII веке считается большинством историков лучшей в мире. В 1732 г. генерал-лейтенант де Вольер ввел систему орудий, которая стала самой совершенной в мире. В ее составе были 4-, 8– и 18-фунтовые полевые пушки, 24-фунтовые осадные пушки, а также 8– и 12-дюймовые мортиры.

В 1776 г. во Франции была введена новая система генерала Жана Батиста Грибоваля, просуществовавшая с небольшими изменениями до 1827 г.

Длина полевых пушек системы Грибоваля 18 калибров. Зазор в канале между стенкой и ядром был уменьшен вдвое — с 5 мм у вольеровских орудий до 2,5 мм, благодаря чему возросла начальная скорость снаряда и меткость стрельбы. С другой стороны, уменьшение зазоров препятствовало применению каленых ядер, то есть весьма эффективного зажигательного средства того времени.

Стволы орудий отливались сплошными, чтобы избежать раковин, а затем в них высверливался канал. Вольеровские украшения на стволах исчезли. Запалы были сделаны в медных затравочных стержнях для сбережения орудий от быстрого разгорания запального отверстия. Были введены прицелы и мушки, ранее отсутствующие.

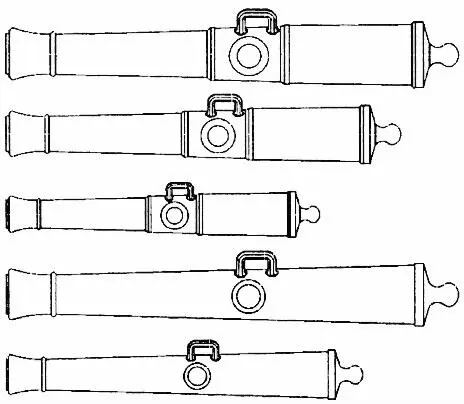

Полевые пушки системы Грибоваля

Ось цапф была немного поднята ближе к оси канала для уменьшения ударов казенной части о подъемный механизм лафета.

Грибоваль существенно облегчил лафеты и заменил подъемный клин подъемным винтовым механизмом. Передок (без короба) сделан дышловой (вместо прежнего оглобельного) для облегчения коренных лошадей.

Упряжка шестерки лошадей везла 12-фунтовую пушку, четверка лошадей — 8-фунтовую, пара лошадей — 4-фунтовую.

Для перемещения орудия на позиции прислугой Грибоваль ввел лямки, для этой же цели вставлялись в скобы посередине лафета деревянные рычаги. 14―15 человек было достаточно для перемещения таким образом 12-фунтовой пушки даже на неудобной почве.

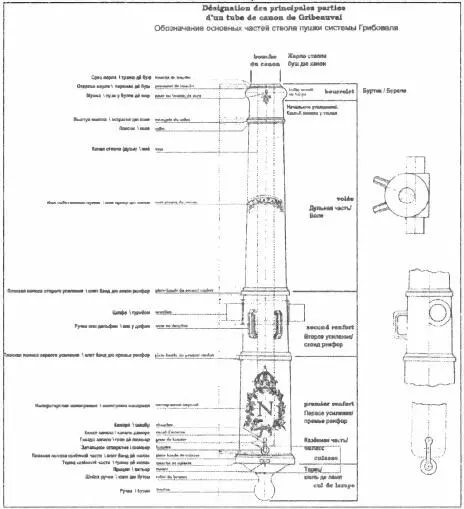

Обозначение основных частей ствола пушки системы Грибоваля
