Пулемет состоит из следующих основных частей и механизмов: ствол с газовой камерой и дульным тормозом; ствольная коробка; затвор; затворная рама с трубкой и возвратно-боевой пружиной; спусковой механизм; механизм подачи; затыльник с ручками управления; прицельные приспособления.

Автоматика пулемета имеет газовый двигатель и действует за счет отвода пороховых газов через поперечное отверстие в стенке ствола. Газовая камера закрытого типа укреплена снизу ствола и снабжена патрубковым регулятором с тремя отверстиями диаметром 3, 4 и 5 мм. Отверстия, совмещаемые с отверстием газовой камеры, регулируют количество пороховых газов, отводимых на газовый поршень. По всей длине ствола выполнено поперечное оребрение для лучшего охлаждения. Ствол ДШК снабжался «парашютообразным» днокамерным дульным тормозом активного типа, впоследствии замененным на плоский также активного типа (такой дульный тормоз использовался и на ДШК, для ДШКМ стал основным). Запирание канала ствола производится при разведении в стороны боевых упоров затвора.

12,7-мм пулемет ДШК — один из самых — распространенных крупнокалиберных пулеметов. Этот ДШК на универсальном станке, с ракурсным зенитным прицелом — из экспозиции израильского музея

Ведущим звеном автоматики является затворная рама. Спереди в затворную раму ввинчен шток газового поршня, в задней ее части на стойке крепится ударник (курок). При подходе затвора к казенной части ствола затвор останавливается, а затворная рама продолжает движение вперед, жестко связанный с ней ударник своей утолщенной частью продвигается вперед относительно затвора и разводит боевые упоры затвора, которые входят в соответствующие выемы ствольной коробки. При выстреле после прохода пулей газоотводного отверстия пороховые газы через установленное отверстие в газовом регуляторе попадают в рабочую полость газовой камеры и, воздействуя на поршень, отбрасывают назад поршень со штоком и затворной рамой. Затворная рама некоторое время движется назад, выбирая свободный ход. Сведение боевых упоров и отпирание затвора производится скосами фигурного гнезда затворной рамы. После этого затвор начинает совместное с затворной рамой движение назад. Извлечение стреляной гильзы обеспечивает выбрасыватель затвора, удаление гильзы из оружия происходит вниз, через окно затворной рамы, с помощью подпружиненного стержневого отражателя, смонтированного вверху затвора. В затыльнике расположены два пружинных амортизатора, смягчающих удар затворной рамы и затвора в крайней задней точке. Кроме того, амортизаторы придают подвижной системе начальную скорость возвратного движения (наката), повышая тем самым темп стрельбы. Рукоятка перезаряжания, размещенная справа внизу, жестко связана с затворной рамой. Для более удобного действия в рукоятку можно вставить патрон шляпкой гильзы.

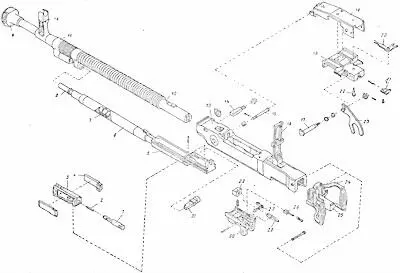

Детали и сборки пулемета ДШКМ: 1 — ударник, 2 — боек, 3 — затвор, 4 — боевые упоры, 5 — затворная рама, 6 — направляющая трубка, 7 — возвратно-боевая пружина, 8 — поршень, 9 — дульный тормоз, 10 — мушка с основанием, 11 — газовая камера, 12 — ствол, 13 — ствольная коробка, 14 — клин, 15 — ось, 16 — прицел, 17 — ось рычага подачи с кулачком, 18 — основание приемника, 19 — крышка приемника, 20 — передающий рычаг, 21 — защелка, 22 — ось, 23 — рычаг привода подачи, 24 — затыльник ствольной коробки, 25 — буфер, 26 — гнеток предохранителя, 27 — предохранитель, 28 — передаточный рычаг, 29 — шептало, 30 — корпус спускового механизма, 31 — рукоятка перезаряжания

Спусковой механизм собран в отдельном корпусе, допускает ведение только автоматического огня и состоит из корпуса, шептала с пружиной, передаточного рычага с осью и спускового рычага с двумя крючками. Он приводится в действие спусковым рычагом, шарнирно закрепленным на затыльнике между вертикальными деревянными рукоятками управления. Спица рычага воздействует на передаточный рычаг, который опускает подпружиненное шептало, удерживающее затворную раму. Спусковой механизм снабжен флажковым неавтоматическим предохранителем, блокирующим спусковой рычаг (переднее положение флажка) и предотвращающим опускание шептала.

Ударный механизм работает от возвратно-боевой пружины надетой на шток газового поршня и закрытой трубчатым кожухом.

После запирания канала ствола затворная рама продолжает еще двигаться вперед, в крайнем переднем положении ударяет по муфте, а ударник бьет по бойку, смонтированному в затворе. Последовательность операций разведения боевых упоров и удара по бойку исключает возможность случайного выстрела при неполном запирании канала ствола. Для предотвращения отскока затворной рамы после удара в крайнем переднем положении (а на ДШК первых серий длина отскока достигала 14 мм) в ней смонтирована «задержка», включающая две пружины, гнеток и ролик. После запирания канала ствола ролик входит в гнездо ствольной коробки и стопорит раму.

Питание патронами — из рассыпной металлической звеньевой ленты, составленной из незамкнутых звеньев с шагом 23–24 мм и укладываемой в металлическую коробку, крепящуюся на кронштейне станка с левой стороны пулемета. Лотком подачи ленты служит козырек коробки. Барабанный приемник ДШК приводился в действие от рукоятки затворной рамы, — двигаясь назад, она натыкалась на вилку качающегося рычага-подавателя и поворачивала его. Собачка на другом конце рычага поворачивала на 60° барабан, который протягивал ленту. Одновременно в барабане находилось 4 патрона. Извлечение патрона из звена ленты — в боковом направлении. При вращении барабана патрон постепенно выдавливался из звена ленты и подавался в приемное окно ствольной коробки, где подхватывался движущимся вперед затвором.

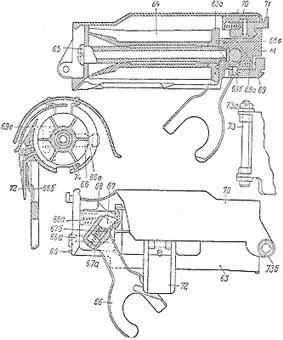

Приемник пулемета ДШК обр. 1938 г.: 63 — основание приемника, 64 — барабан, 65 — ось, 66–66 — рычаг, 67 — собачка рычага, 68 — защелка барабана, 69 — защелка основания приемника, 69е — отсекатель патронов, 70 — крышка приемника, 71 — защелка, 72 — поддержка ленты, 73 — болт, 74 — пружинная задержка патрона

В пулемете ДШКМ сверху ствольной коробки смонтирован приемник ползункового типа. Механизм подачи ДШКМ включает основные приемника со съемником звена ленты и снижателем патрона, крышку приемника с защелкой, ползун с пальцами подачи, рычаг привода с осью и передающий рычаг с осью и фиксатором. Ползун приводится в движение горизонтальным коленчатым рычагом, который поворачивается вертикальным качающимся рычагом с вилкой на конце. Последний также приводится в движение рукояткой затворной рамы. Перевернув коленчатый рычаг ползуна, можно изменить направление подачи ленты с левого на правое, что облегчило использование ДШКМ на комплексированных установках.
