Патрон с выступающей закраиной и выраженной конусностью гильзы заставил выполнить коробчатый магазин однорядным и с малым радиусом кривизны — при емкости 20 патронов он имел форму полукольца. Горловина магазина имела загибы, удерживающие патрон в определенном положении. К остову пулемета магазин крепился снизу — передним концом его следовало завести под вкладыш остова, затем поднять задний конец, введя горловину магазина в окно остова до того, как защелка магазина захватит его зуб. Для надежной подачи патрона пришлось принимать дополнительные меры. Вывод патрона из магазина, его направление в патронник и освобождение ствола от ствольной задержки производил специальный досылатель, патрон при подаче направлялся качающимся лотком, смонтированным в остове. Положением лотка управляла связанная с затвором планка.

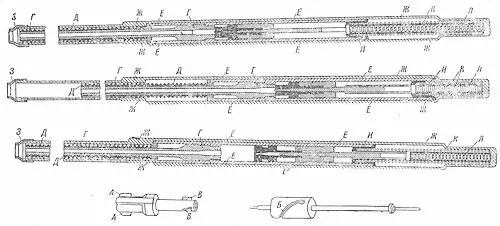

Схема работа автоматики и узла запирания ручного пулемета С.S.R.G. «Шоша». Сверху вниз: подвижные детали перед выстрелом; подвижные части в крайнем заднем положении; ствол и ствольная коробка в крайнем переднем положении, ударник и стебель затвора задержаны в заднем положении, боевая личинка расцепляется с затвором; А — боевые выступы личинки, Б — наклонный паз стебля затвора, АВ — боевая личинка, Г — ствол, Д — радиатор ствола, Е — ствольная коробка, И — колпачок, КК — возвратная пружина, Л — боевая пружина

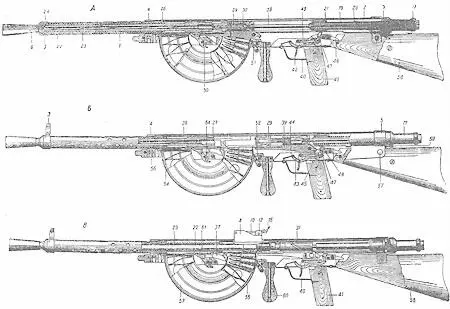

Разрез пулемета С.S.R.G. "Шоша": А — подвижная система в переднем положении, Б — затвор в заднем положении, ствол впереди, переводчик в положении для непрерывного огня, В — подвижная система в заднем положении, переводчик в положении для одиночного огня; 1 — кожух, 2 — короб, 3 — основание мушки с мушкой, 4 — муфта для замыкателя, 5 — муфта для болта, 6 — надульник, 8, 10, 12, 15 — секторный прицел, 17 — затыльник, 19 — ствольная пружина, 20 — затворная пружина, 21 — упорная муфта, 22 — ствол, 23, 24, 25 — радиатор с кольцами крепления, 26 — соединительная муфта, 27 — ствольная коробка, 29 — боевая личинка, 30 — ударник, 31 — стебель затвора, 37 — лоток, 38 — стержень, 39 — досылатель, 40 — спусковая коробка, 41 — пистолетная рукоятка, 42 — спусковой крючок, 43 — спусковая тяга, 44 — пружина тяги, 45 — переводчик-предохранитель, 46 — спусковой рычаг, 47 — разобщитель, 48 — пружина разобщителя, 49 — шептало, 50 — ствольная задержка, 51, 52 — защелка магазина, 53 — магазин, 54 — пружина подавателя, 55 — подаватель, 56 — замыкатель, 57 — соединительный болт, 58 — приклад, 59 — стопор затыльника, 60 — вспомогательная рукоятка, 61 — остов пулемета

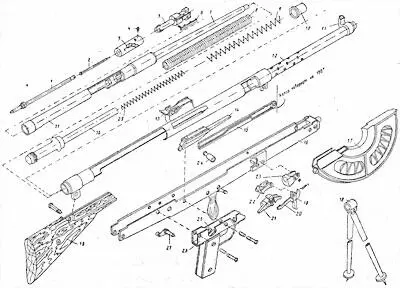

Детали и сборка пулемета «Шоша»: 1 — направляющий стержень, 2 — ударник, 3 — стебель затвора, 4 — стопор, 5 — боевая личинка затвора, 6 — выбрасыватель с пружиной, 7 — ствол, 8 — радиатор, 9 — возвратная пружина ствола, 10 — упорная муфта, 11 — мушка, 12 — кожух, 13 — прицел, 14 — досылатель, 15 — направляющая планка, 16 — короб пулемета, 17 — магазин, 18 — сошка, 19 — спусковой крючок, 20 — спусковая тяга, 21 — спусковой рычаг с разобщителем, 22 — шептало, 23 — лоток, 24 — рукоятка перезаряжания, 25 — пружина, 26 — корпус спускового механизма с пистолетной рукояткой, 27 — переводчик-предохранитель, 28 — приклад, 29 — возвратно-боевая пружина, 30 — затыльник, 31 — ствольная коробка

Спусковой механизм включал спусковой крючок, спусковую тягу, спусковой рычаг с разобщителем, шептало, флажковый неавтоматический переводчик-предохранитель и пружину. Переводчик действовал на спусковую тягу. Флажок переводчика-предохранителя располагался слева над пистолетной рукояткой.

Выстрел производился с заднего шептала. Перед первым выстрелом нужно было за рукоятку перезаряжания отвести назад затвор (а с ним и всю подвижную систему) до постановки на боевой взвод. Для ведения автоматического огня флажок переводчика-предохранителя нужно было повернуть вперед, в положение «М», при этом его выпуклая выступающая сторона оказывалась повернута назад. При нажиме на спусковой крючок спусковая тяга перемещалась назад, давила своим выступом на нижнее плечо разобщителя, тот поворачивался на своей оси и опускался вниз, увлекая за собой спусковой рычаг. Рычаг, поворачиваясь, давил на шептало и выводил его из зацепления с боевым взводом, выполненным на досылателе. Зацепление спусковой тяги с хвостом разобщителя сохранялось в течение всего цикла автоматики.

Затвор с досылателем, планкой и ударником под действием возвратно-боевой пружины шел вперед. Связанная с досылателем планка своим профильным пазом поднимала вверх лоток и, взаимодействуя с шипом лотка, поднимала досылатель и обеспечивала его проход с патроном в переднее положение. Досылатель извлекал из магазина патрон и продвигал его вперед. Боевая личинка затвора в переднем положении окончательно досылала патрон в патронник ствола и останавливалась. Стебель затвора, продолжая движение вперед, действуя наклонной поверхностью своих вырезов на винтовые выступы боевой личинки, поворачивал ее. Боевые выступы личинки затвора заходили за боевые упоры ствольной коробки, происходило запирание канала ствола. Затем стебель затвора продвигался еще вперед, выбирая свободный ход, связанный с ним ударник выходил за зеркало чашечки затвора и разбивал капсюль патрона. Происходил выстрел.

Под действием отдачи подвижная система (общей массой 3,265 кг) откатывалась назад внутри кожуха пулемета. После вылета пули из канала ствола пороховые газы сообщали дополнительный импульс подвижной системе. Затем откат подвижной системы продолжался уже по инерции. В целом подвижная система откатывалась примерно на 140 мм до крайней задней точки, сжимая возвратные пружины ствола и затвора. В конце отката ствол со ствольной коробкой ударялись о затыльник и начинали движение вперед под действием возвратной пружины ствола, а стебель затвора с досылателем задерживался на боевом взводе шепталом. Боевая личинка затвора, оставаясь сцепленной со ствольной коробкой, двигалась вперед вместе с ним, винтовые выступы на ее хвостовой части, скользя по вырезам затвора, поворачивали личинку, выводя из зацепления со ствольной коробкой. Происходило отпирание канала ствола, стреляная гильза, удерживаемая выбрасывателем, вытягивалась из патронника. Отражатель под действием своей пружины давил на фланец гильзы, стремясь повернуть ее. После расхождения ствола и затвора на соответствующее расстояние отражатель выталкивал стреляную гильзу в окно короба. Ствол по приходе в переднее положение останавливался на ствольной задержке (останова), заскакивавшей в кольцевую проточку муфты ствола, так что остановка ствола происходила без отскока. Выступающая задняя площадка ствольной коробки надавливала на головку разобщителя, разобщитель опускался и (при нажатом спусковом крючке) опускал за собой спусковой рычаг и шептало. После этого цикл автоматики повторялся. Для прекращения стрельбы нужно было отпустить спусковой крючок.
