Дальнейшие работы, в том числе российских ученых, показали возможность валентного «закрепления» атомов на различных поверхностях без какого-либо применения криогенной техники.

В продолжение этой темы следует отметить, что в 2008 году ученые из Израильского технологического института (Технион) в честь 6о-летия образования своего государства создали уже целую нанокнигу – Библию. Содержание всего Ветхого Завета было нанесено на кремниевую частицу, размеры которой не превышают 0,5 мм 2(размер булавочной головки).

Рис. 1. Надпись на монокристалле никеля из атомов ксенона (рисунок с сайта mrsec.wisc.edu/./images/ibm.jpg)

Текст был набран с помощью фокусированного ионного пучка, который вытравливал (с помощью ионов галлия) узор на золотой подложке (толщиной 200 нм), покрывавшей основание из кремния. Само нанесение текста заняло не более полутора часов, но программное обеспечение для управлявшего этим процессом компьютера разрабатывалось более трех месяцев.

Ознакомиться с содержанием этой Библии можно только с помощью сканирующего электронного микроскопа.

Первый способ искусственного получения и выделения твердого кристаллического фуллерена (фуллерита) был предложен в 1990 году Вольфгангом Кречмером (Wolfgang Kratschmer) и Дональдом Хаффманом (Donald Huffman) с коллегами в Институте ядерной физики Гейдельберга (Германия).

Углеродные нанотрубки впервые в 1991 году обнаружил японский исследователь Сумио Ииджима (Sumio Iijima) из Лаборатории фундаментальных исследований компании NEC . В поисках фуллеренов он изучал на полярном ионном микроскопе осадок (сажу), который образуется на катоде, когда при разряде вольтовой дуги в атмосфере гелия распыляется графит. Ученого заинтересовал неприглядный серый «обрубок» диаметром 0,8 нм, вырастающий на катоде. Он оказался странным графитовым наноцилиндриком с угольно-черной сердцевиной (подобной карандашу), или как бы закрытым мини-туннелем, построенным из особых видов сажи. Электронная микроскопия осадка показала наличие протяженных полых объектов диаметром несколько десятков нанометров. Их цилиндрические стенки представляли собой сверхустойчивую структуру из шестигранных колец углерода, закрытых по краям полусферическими крышечками из семи– или восьмигранников. Так были открыты нанотрубки и наноконусы.

Открыватель углеродных нанотрубок Сумио Ииджима

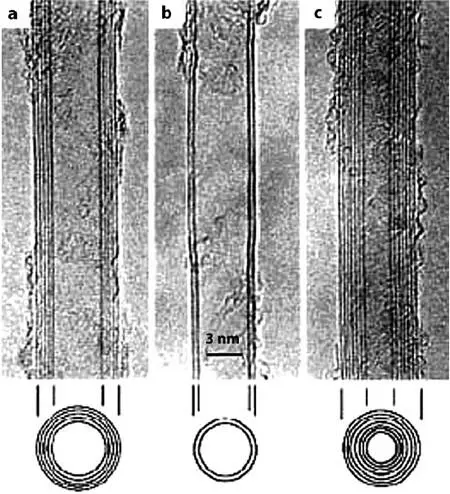

На электронных микрофотографиях (рис. 2), полученных с трансмиссионного электронного микроскопа с высоким разрешением, были обнаружены цилиндрические молекулы с пятью (а), двумя (b) и семью (c) концентрическими стенками.

Первые синтезированные нанотрубки были многослойными, и сразу возникла задача синтеза однослойных углеродных нанотрубок. В результате исследований С. Ииджимой было установлено, что добавление небольшого количества порошка катализатора (кобальта, никеля или железа) в графитовые электроды обеспечивает образование однослойных нанотрубок. Металлическая добавка является катализатором, предотвращающим образование фуллеренов и многослойных нанотрубок. При этом наличие катализатора также обеспечивает снижение температуры синтеза, в результате температура вольтовой дуги не превышает температуры, при которой спекаются нанотрубки.

Рис. 2. Первые электронно-микроскопические изображения многослойных коаксиальных углеродных нанотрубок с различным числом концентрических стенок: а – пять; b – две; с – семь

В 1992 году в природном углеродном минерале шунгите были обнаружены природные фуллерены. В дальнейшем различные наночастицы и наноструктуры находили в таких природных материалах, как лед и метеориты, и даже на поверхностях обшивки орбитальных станций. Многослойные фуллерены могут присутствовать и во многих технологических углеродных материалах, например саже.

В 1993 году С. Ииджима и Тошинари Ичихаши (Toshinari Ichihashi) в Японии, а также Дональд Бетьюн (Donald Stimson Bethune) с коллегами в Альмаденском научно-исследовательском центре компании IBM (IBM Almaden Research Centre, Калифорния) практически одновременно открыли одностенные (однослойные) углеродные нанотрубки.

К важнейшим научно-практическим достижениям в следующие десять лет (1998–2008 годы) относят открытия и события, перечисленные ниже.

В 1998 году Роберт Лафлин (Robert Betts Laughlin), Хорст Штермер (Horst Ludwig Stormer) и Дэниел Цуи (Daniel Chee Tsui) были удостоены Нобелевской премии за открытие дробного эффекта Холла, при котором в очень сильных магнитных полях наблюдается кардинальная перестройка внутренней структуры двухмерной электронной жидкости.

Профессор Высшей технической школы в г. Делфте (Нидерланды) Сиз Деккер (Siz Dekker) создал транзистор на основе нанотрубок, используя их в качестве молекул. Ему пришлось впервые измерить электрическую проводимость такой молекулы.

В этом же году появились первые технологии создания нанотрубок длиной до 300 нм.

Еще через год (в 1999 году) американские ученые – физик Марк Рид (Mark Reed, Йельский университет) и химик Джеймс Тур (James Tour, Университет Райс) – разработали единые принципы манипуляции одной молекулой и целой цепочкой.

В 2000 году немецкий физик Франц Гиссибл (Franz Giessibl) разглядел в кремнии субатомные частицы. Его коллега Роберт Магерле (Robert Magerle) предложил технологию нанотомографии – создания трехмерной картины внутреннего строения вещества с разрешением 100 нм. Проект финансировал немецкий автоконцерн Volkswagen.

В 2001 году Нобелевской премии по физике были удостоены американцы Эрик Корнелл (Eric Allin Cornell), Карл Виман (Carl Wieman) и немец Вольфганг Кеттерле (Wolfgang Ketterle) за получение конденсата Бозе-Эйнштейна в разреженных газах из атомов щелочных металлов и за исследование свойств этого конденсата.

Фактически можно с определенной степенью допущения говорить о получении и исследовании (дополнительно к твердому телу, жидкости, газу и плазме) пятого агрегатного состояния вещества.

Новое состояние вещества назвали в честь индийского физика Шатьендраната Бозе (Satyendra Nath Bose) и А. Эйнштейна, которые еще в 1924 году теоретически предсказали такую возможность при охлаждении атомов до температур, очень близких к абсолютному нулю (о К, или -273,15 °C).

Особенность нового агрегатного состояния состоит в том, что все атомы вещества находятся в одном и том же энергетическом состоянии (имеют одинаковые квантовые характеристики), поэтому объем вещества можно считать одним «сверхатомом» с потенциально уникальными свойствами, способными внести значительный вклад в развитие нанотехнологий.
