Валерий Филимонов - Расчет посадки и дифферента грузовых судов

Рисунок грузовой марки представляет собой сочетание грузовой марки, марочной гребенки и палубной линии.

Все символы и знаки грузовой марки, включая палубную линию, а также марки осадок, должны быть окрашены белой или желтой краской на темном фоне или черной краской на светлом фоне.

Все знаки грузовой марки и марки осадок должны быть всегда легко различимы, поэтому, по мере повреждения или истирания краски, их необходимо подкрашивать. Необходимо иметь в виду, что плохо различимые знаки грузовой марки являются нарушением Конвенции о грузовой марке и могут стать основанием для задержания судна инспектором Портового контроля.

Грузовому помощнику настоятельно рекомендуется иметь в грузовом офисе и в Грузовой книге, копию Чертежа грузовой марки данного судна и копию действующего Международном свидетельстве о грузовой марке судна (International Load Line Certificate), которое выдается судну на пять лет.

Марки углубления

Марки углубления – это приваренные на обоих бортах оконечностей корпуса судна и в районе миделя цифры и горизонтальные линии.

Осадка судна в районе нанесенной марки, равняется вертикальному расстоянию от нижней кромки цифры до нижней кромки киля.

В повседневной работе для измерения осадки применяется термин «снять осадки», т. е. определить осадки судна по маркам углубления, либо определить осадку путем измерения высоты надводного борта.

Марки углубления окрашиваются в белый цвет на темном фоне или в темный цвет на светлом фоне.

Маркировка может выполняться:

В метрической системе (арабские цифры) осадка измеряется в метрах – при этом высота цифр и расстояние между ними (по перпендикуляру к основной плоскости) составляет 100 мм.

В английской системе (римские цифры) осадка измеряется в футах (1 фут = 0,3048 м. или 12 дюймов, 1 дюйм = 2,54 см.) – при этом высота цифр и расстояние между цифрами (по перпендикуляру к основной плоскости) составляет 0,5 фута (6 дюймов).

Если на судне используются обе системы, то с левого борта марки углубления наносятся римскими цифрами, а с правого борта арабскими цифрами.

В последние годы, число судов с марками углубления английской системы, значительно сократилось, так что встреча с ними, для большинства грузовых помощников, маловероятна, тем не менее, представление о них иметь надо, что случайная встреча не стала для грузового помощника полной неожиданностью и не привела его в замешательство, и как следствие, негативно не повлияла на точность снятия осадок судна и вычислений. Как говорится, «предупрежден – значит вооружен».

Форма оконечностей корпуса судна не всегда позволяет нанести марки углубления на носовом и кормовом перпендикулярах. Поэтому, для удобства снятия осадок, их наносят на некотором расстоянии от соответствующего перпендикуляра.

На рисунке показано измерение осадки судна по маркам углубления (метрическая система).

На рисунке показано измерение осадки судна по маркам углубления (английская система).

Носовая марка наносится либо на носовом перпендикуляре, либо в корму от него.

Кормовая и средняя марки углубления могут быть нанесены как в нос, так и в корму от соответствующего перпендикуляра.

Иногда часть марки углубления наносится на перпендикуляре, а другая ее часть на некотором расстоянии от него.

На рисунке приведен пример схемы расположения марок углубления относительно носового и кормового перпендикуляров и миделя судна. Обычно на судовых чертежах указывается расстояние между маркой углубления и соответствующим перпендикуляром.

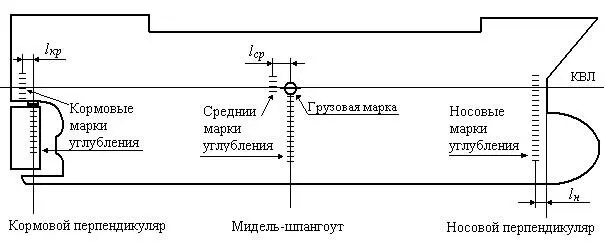

На рисунке схема судна с расположением марок углубления.

Обозначения, используемые на рисунке:

КВЛ – Конструктивная ватерлиния, соответствующая осадке судна по летнюю грузовую марку.

lн – отстояние носовой марки углубления от носового перпендикуляра;

lср – отстояние средней марки углубления от миделя;

lкр – отстояние кормовой марки углубления от кормового перпендикуляра.

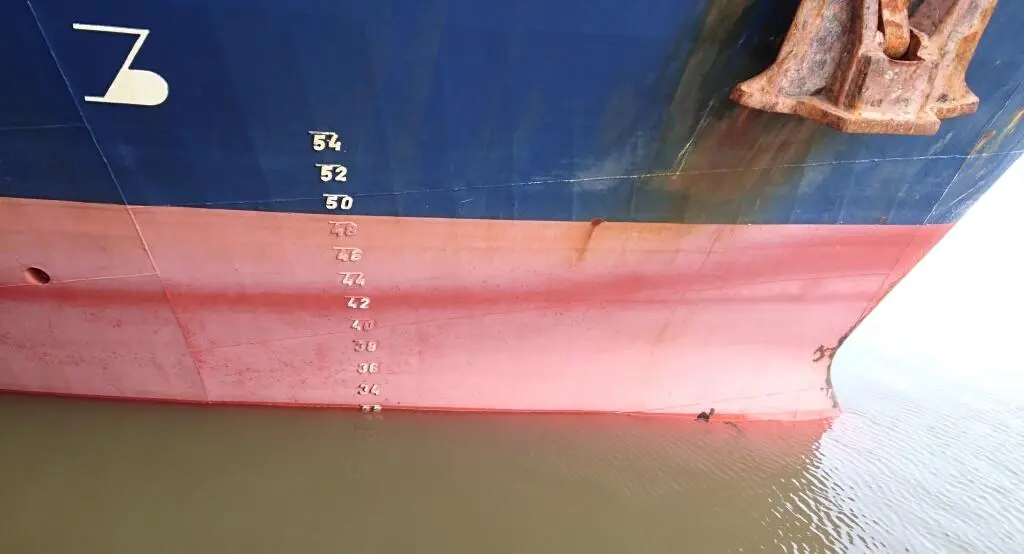

На фото носовые марки углубления сухогрузного судна, расположенные в корму от носового перпендикуляра.

На фото кормовые марки углубления сухогрузного судна.

Так как во всех расчетах, связанных с определением посадки судна, используют осадки на перпендикулярах, то осадки, снятые на марках углубления, необходимо исправить соответствующими поправками, для того чтобы они соответствовали осадкам на перпендикулярах. Исправить осадки, снятые на марках углубления, значит «привести» их на соответствующие перпендикуляры. Для этого пользуются формулами, которые будут приведены ниже.

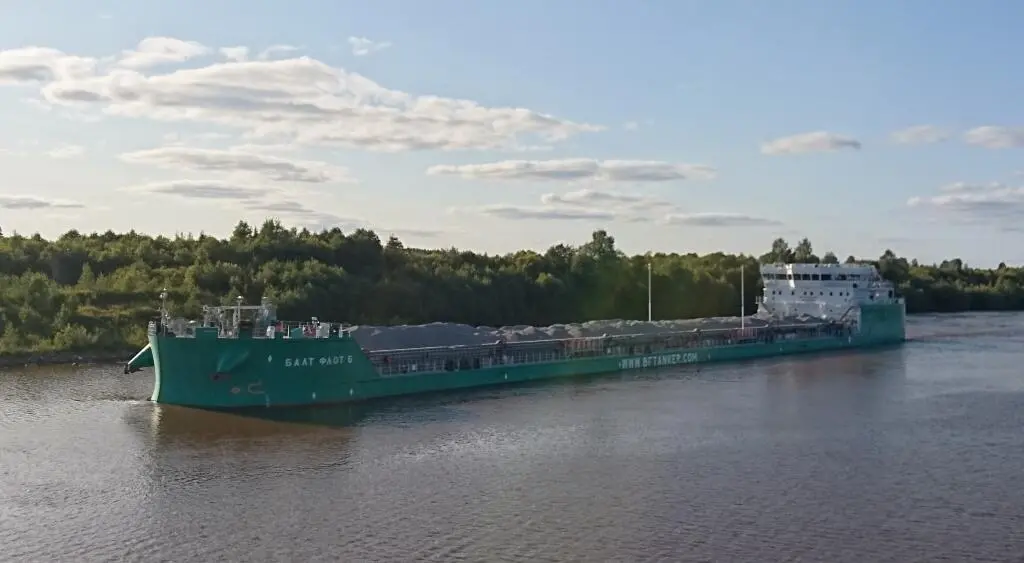

На фото современный сухогрузный теплоход смешанного река-море плавания, у которого носовые марки углубления нанесены на значительном расстоянии в корму от носового перпендикуляра (под белым ромбом, нанесенном позади якорного клюза).

Важное замечание:

Следует всегда учитывать, что фактическая максимальная осадка судна может быть больше, чем видимая на носовой и кормовой марках углубления, особенно:

– если носовые марки углубления расположены на значительном удалении в корму от носового перпендикуляра и судно имеет дифферент на нос или;

– если кормовые марки углубления расположены на значительном расстоянии в нос от кормового перпендикуляра и при этом судно имеет дифферент на корму.

В обоих случаях отличие фактической осадки, наблюдаемой на грузовой марке, от осадки на соответствующем ей перпендикуляре, будет тем значительнее, чем значительнее дифферент.

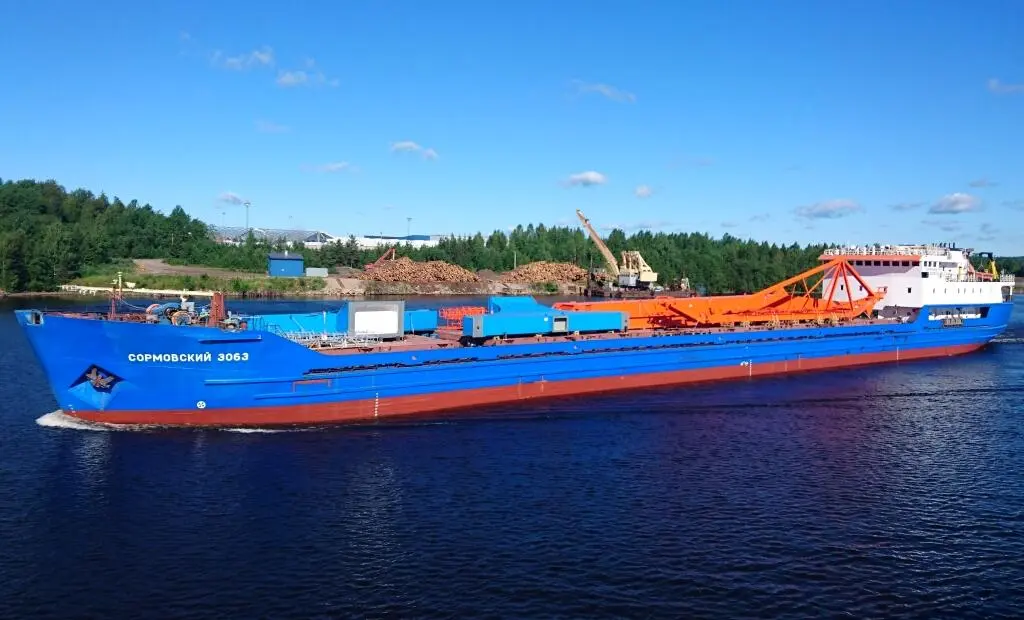

Марки углубления на сухогрузном теплоходе река-море плавания.

Всегда желательно снимать осадки судна при минимальном крене, в идеале, чтобы крен был ноль.

Осадки судна измеряются по маркам углубления, нанесенным на форштевне, ахтерштевне, на миделе или вблизи от них. В средней части корпуса судна, на мидель-шпангоуте, при отсутствии марок углубления, осадку определяют по грузовой марке.
