Боевые машины мира, 2014 № 11 Основной боевой танк «Меркава» Мк 3

Панорамный комбинированный прицел командира имеет отводы от дневного и ночного оптических каналов прицела наводчика. Поле зрения стабилизировано в двух плоскостях, а увеличение прицела переменное и составляет 4,8 и 12 х. С его помощью командир может давать наводчику целеуказание, а при необходимости вести огонь из пушки и спаренного пулемета. Система управления огнем объединена с двухплоскостным стабилизатором вооружения танка и приводами наведения башни и пушки. Система предупреждения экипажа о лазерном облучении танка LWS-2 фирмы Amcoram, действующая в секторе 360°, размещена на блоке-панели командира. LWS-2 регистрирует лазерный луч, а система POMAL5 автоматически поворачивает башню в нужном направлении и выстреливает дымовые гранаты, дипольные отражатели, ИК-ловушки или осколочные гранаты. Система POMALS может также включать датчики, регистрирующие ультрафиолетовое либо другие электромагнитные излучения.

Силовая установка – 12-цилиндровый дизельный двигатель воздушного охлаждения AVDS- 1790-9AR мощностью 1200 л. с. (с новой системой турбонаддува и промежуточным охлаждением воздуха) и трансмиссия фирмы Ashot.

Ходовая часть состоит из 12 опорных катков, подвеска независимая пружинная. Каждый опорный каток оснащен двумя цилиндрическими пружинами, установленными концентрично. Из шести опорных катков, размещенных на борту машины, два снабжены гидравли ческими амортизаторами фирмы IAI. Полный динамический ход опорного катка увеличен до 604 мм (300 мм вниз и 304 мм вверх). По этим параметрам подвеска «Меркавы» Мк 3 сравнима с современными гидропневманическими подвесками. В гусеничных цепях фирмы Urdan применены шарниры сухого трения, которые, как утверждают конструкторы, являются весьма надежными даже в самых сложных условиях эксплуатации.

Заказчик: Армия обороны Израиля

Вид: основной боевой танк

Разработчик: IMI (Israel Military Industry)

Производитель: завод в г. Тель-а-Шумер

Годы производства: 1990-2002 гг.

Годы эксплуатации: с 1990 г.

Основной боевой танк «Меркава» Мк 3 Bet Baz Dor Dalet.

«Меркава» Мк 3В – это «Меркава» Мк 3 с усовершенствованной броневой защитой крыши башни. Серийный выпуск осуществлялся в 1994- 1996 годах.

На «Меркава» Мк 3В Baz, или «Меркава» Мк С установлена новая СУО Baz (коммерческое название – Knight III), разработанная фирмами ELOP Electro-Optics Industries и Elbit. Вероятность попадания с первого выстрела по движущейся цели повышена за счет установки автомата сопровождения цели, разработанного компанией Elbit, который автоматически наводит прицельную марку точно на цель без воздействия наводчика. Работа автомата основана на технологиях обработки изображения, осуществляемых в имеющемся видеоисточнике, которым может быть тепловизионный или видеоканал прицела. Автомат сопровождения цели центроидного типа обеспечивает удержание прицельной марки на цели, как только он был наведен на нее наводчиком. Захват линии прицеливания осуществляется независимо от собственного движения танка и цели, и автомат возвращает ее на цель даже тогда, когда она была затенена в течение короткого времени, например элементами ландшафта или какими- либо препятствиями. Танк оснащен полуавтоматом заряжания револьверного типа. Он содержит пять снарядов и позволяет сократить время заряжания. Кроме этого, начиная с 1999 года в СУО включен независимый панорамный прицел командира. Серийный выпуск модификации осуществлялся с 1996 года.

«Меркава» Siman 2 Bet Dor Dalet, или «Меркава» Мк 3D – это «Меркава» Мк 3 Baz с модульной броней новой конфигурации, внешне легко отличаем от предыдущих моделей по выступающим в стороны модулям брони на бортах башни. Цельнометаллические (вместо обрезиненных) опорные катки. Производство и модернизация до этого варианта уже выпущенных танков «Меркава» Мк 3 начались в 1999 году.

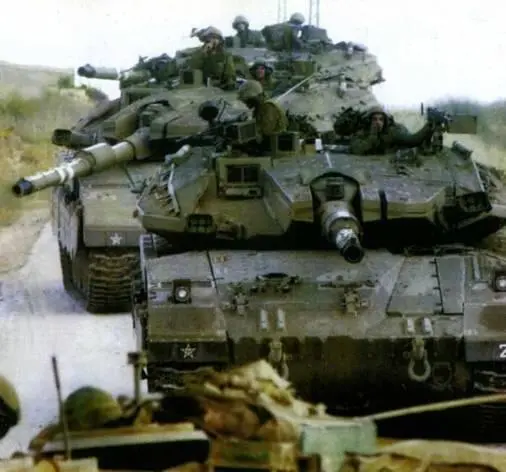

Колонна танков «Меркава» Мк 3 Bet Baz Dor Dalet неподалеку от ливанской границы.

Для броневой защиты «Меркавы» Мк 3 применено многослойное бронирование, объединяющее слои керамических материалов, специальных сплавов и высокопрочной броневой стали.

Механизм поворота башни снабжен электрическим приводом.

¦ 1983 г. – начало разработки

¦ 1989 г. – завершение разработки

¦ 1990 г. – начало серийного производства

¦ 2002 г. – завершение серийного производства

Танки «Меркава» Мк 3 состоят на вооружении только в Армии обороны Израиля. За время производства Л с 1991 по 2003 год было изготовлено по разным данным от 480 до 680 танков.

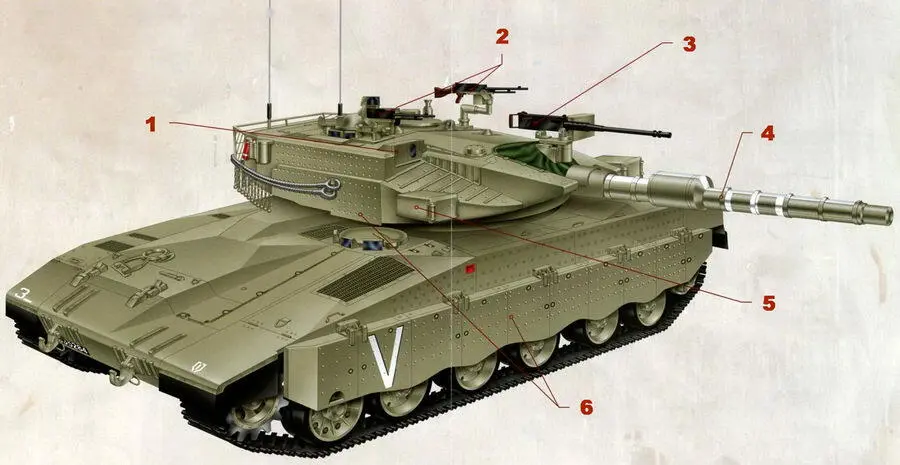

1 Прицел. Прицел наводчика с повышенной (12 х) кратностью увеличения и полем зрения, стабилизированным в двух плоскостях, имеет дневной и ночной каналы, а также встроенный лазерный дальномер.

2 Пулеметы. Два 7,62-мм пулемета MAG установлены у люков командира и заряжающего.

3 Крупнокалиберный пулемет.

12,7-мм пулемет Browning М2НВ установлен на стволе пушки на специальном кронштейне. Дистанционно управляемый пулемет предназначен для учебных целей.

4 Пушка. 120-мм гладкоствольная пушка MG251 снабжена термоизолирующим кожухом и эжекционным устройством для продувки канала ствола.

5 Гранатометы. Два блока из 6 дымовых гранатометов каждый, закрытых броневыми кожухами, установлены по бортам башни.

6 Модульное бронирование. Модульное бронирование для башни и корпуса обеспечивает более высокий уровень защиты.

С начала 1980-х годов танки семейства «Меркава» являются самыми востребованными машинами Армии обороны Израиля. Наиболее широко они применялись в ходе двух Ливанских войн.

Израильские танки во время боев в Бейруте, Ливан. 4 августа 1982 года.

Начало производства:

1979 г. – «Меркава» Мк 1

1983 г. – «Меркава» Мк 2

1990 г. – «Меркава» Мк 3

2004 г. – «Меркава» Мк 4
