Поразмыслив, Андрей Тючков пришел также к выводу, что модульную систему построения можно применить и ко всему производству в целом, начиная, скажем, с конвейера и кончая какими-то отдельными технологическими операциями.

И тут нам, наверное, придется на некоторое время прервать повествование, чтобы пояснить, как это Андрей до всего этого додумался и почему его вообще интересуют подобные темы. Все оказалось довольно просто.

Во-первых, Андрею, по его собственному признанию, очень нравится информатика. Заслуга в том, наверное, прежде всего отца Андрея. Тючков-старший долгое время преподавал информатику в учебных заведениях Орехова-Зуева; от него Андрей и перенял навыки общения с компьютерной техникой. Составление же компьютерных программ приводит в порядок мозги, заставляет смотреть на мир, так сказать, системно.

Схема обычного токарного резца, с которого Андрей начал свое исследование:

1— передняя поверхность; 2— главная режущая кромка; 3— вспомогательная режущая кромка; 4— вершина резца; 5— главная задняя поверхность; 6— вспомогательная задняя поверхность; 7— вспомогательная часть.

Во-вторых, Андрею с малых лет просто правится решать разного рода задачи, разгадывать логические ребусы. Не случайно он постоянный участник разного рода олимпиад. А на последней декаде науки Орехова-Зуева занял второе место среди участников физико-математической олимпиады. Поэтому когда к ним в лицей заглянул Алексей Владиславович Щедрин, доцент Электростальского политехнического института и один из кураторов программы «Шаг в будущее», проводящейся под эгидой МГТУ имени Н.Э. Баумана, — он искал кандидатов для участия в очередной, 9-й по счету, конференции молодых исследователей, — ему среди прочих назвали и фамилию Андрея.

Принцип тепловой трубы применительно к резцу позволяет эффективно отводить тепло за счет изменения агрегатного состояния вещества (жидкость — пар — конденсат).

Так они познакомились — учитель и ученик. И дальше стали работать вместе. После ряда совместных обсуждений родилась тема будущей работы. Называется она по-научному строго — «Использование физических принципов для системного решения технологических задач» — и показывает, как мы уже сказали в самом начале, каким образом следует научно подходить к решению подобных проблем. Проиллюстрированы же смысл и выгода такого подхода на примере всем известного традиционного инструмента — токарного резца.

«Инструмент этот используется в машиностроении уже несколько столетий, продолжал свой рассказ Андрей. — И, казалось бы, все, что можно изобрести по этой части, уже придумано. Но при внимательном рассмотрении проблемы оказалось, что это не совсем так.

Прежде всего, отсутствует как раз системный подход — почему при изготовлении данной детали нужно использовать именно данный резец, а не другой, почему применяется охлаждающая жидкость такого состава, а не другого…»

Андрей попытался собрать вместе все известные ему новшества и разложить их, так сказать, по полочкам. В итоге получилось примерно следующее.

При точении резцом, как известно, происходит сильный разогрев его рабочей части, что сказывается и на долговечности инструмента, и на точности выполняемой работы. С такой бедой борются разными средствами и методами: ставят на резец твердосплавные, а то и керамические накладки, вводят воздушное и жидкостное охлаждение. Андрей предлагает не забывать и о так называемых чашечных резцах, рабочая часть которых представляет собой диск-чашку (см. рис.). При работе этот диск вращается, и в дело вступают все новые фрагменты резца; он не так быстро изнашивается и нагревается.

Так работает чашечный самовращающийся резец.

«Очень часто заготовку и резец во время работы поливают смазывающе-охлаждающей жидкостью (СОЖ), — поясняет Андрей в своей работе. — Если в качестве СОЖ использовать раствор медного купороса, то слой меди будет осаждаться на рабочих гранях резца и, как металлическая смазка, будет уменьшать трение резца о заготовку».

Далее в своей работе он также предлагает использовать другие технологические хитрости — металлокерамические державки, виброгасители, ребра жесткости, кинематическое дробление стружки.

А как и когда простой рабочий должен разбираться во всем этом, чтобы выбрать оптимальный режим решения задачи? До того ли ему в условиях реального производства? Андрей, оказывается, подумал и об этом. Все то, что изложено пока на бумаге, он собирается перенести на компьютерный диск, создав программу оптимального выбора технологии. Технологу или тому же рабочему будет достаточно ввести в персональный компьютер исходные данные; на дисплее тут же будет показан и оптимальный режим работы, и лучший инструмент для ее выполнения.

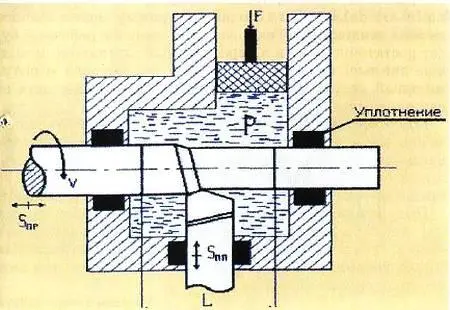

Точение в барокамере под статическим давлением СОЖ:

Р— статическое давление СОЖ; L— длина обработки; Sпп, Sпр— соответственно поперечная и продольная подачи резца.

Более того, разработанный алгоритм системного анализа-синтеза может в перспективе стать основой соответствующих систем «искусственного интеллекта». Стало быть, производственникам вскоре и вообще ломать головы не придется — станки сами во всем разберутся и все сделают.

Подумал, кстати, Андрей Тючков и о собственных перспективах. Он договорился с руководством своего лицея, что компьютерная программа, представленная им, будет зачтена ему как реферат по информатике вместо выпускного экзамена.

Рисунки автора работы

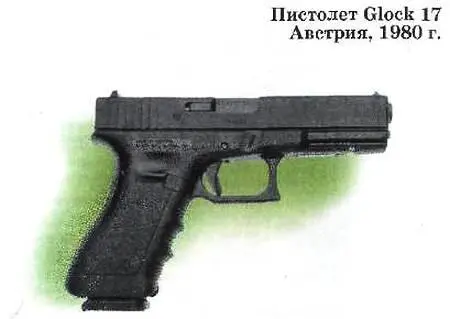

Редкий американский роман о полицейских и бандитах обходится без упоминания пистолета GLock , и неудивительно: он быстро завоевал любовь всех, кому приходится пользоваться оружием. Хотя справедливости ради нужно сказать, что он был разработан для австрийской армии в 1980 г. австрийским же конструктором Гастоном Глоком.
