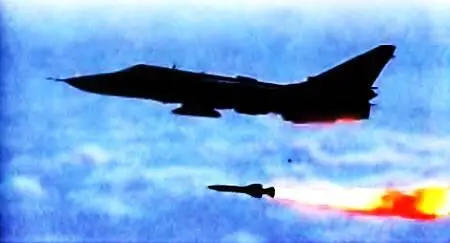

Пуск с самолета самонаводящейся ракеты.

Так выглядит все в идеале. Но реально те же бомбардировщики не беззащитны. Чтобы обмануть средства противовоздушной обороны (ПВО), с самолета сбрасывается множество станиолевых ленточек, которые создают на экране радара целое облако ложных целей, в которых «тонет» отметка настоящей. Чтобы отсечь эти, так называемые пассивные, помехи, локаторщики на земле проводят селекцию целей по скорости, то есть специальным способом отметают те метки, которые имеют малую скорость движения.

Зная об этом, кроме пассивных, противник может использовать и активные помехи — запустить несколько специальных ракет, которые имеют примерно такую же скорость, как и сам самолет. И наконец, на его борту, как правило, имеются специальные ракеты с головками самонаведения по радиолучу. Такая ракета летит по лучу, испускаемому радаром, и в конце концов попадает точнехонько в него.

В свою очередь, воины ПВО применяют свои хитрости. Например, стараются включать радар на минимально короткое время, чтобы ракета на успела навестись на цель.

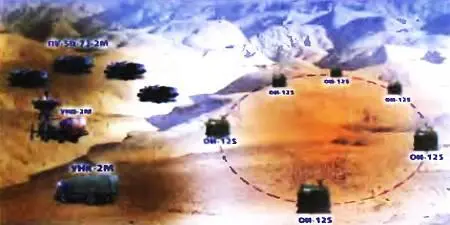

Схема размещения комплекса на местности. Штриховая окружность показывает, где именно и каким образом могут размещаться блоки КРТ-125-2М— то есть ложные цели.

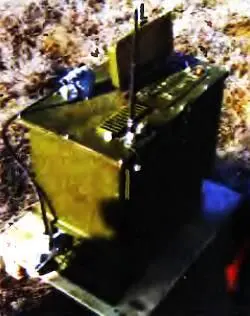

Так выглядит сам блок, дающий ложный радиосигнал.

Более того, в последнее время на вооружение наших войск поступил новый комплекс радиотехнической защиты КРТЗ-125-2М. Это своеобразная ловушка для ракет с головками самонаведения. Представляет же она собой небольшой компактный блок с радиопередатчиком, который по команде с пульта управления выдает в точности такой же радиосигнал, как и антенна настоящего радара. А поскольку таких блоков неподалеку от настоящей станции может быть с полдюжины, а то и более, то в головке самонаведения ракета теряет настоящую цель. И как правило, в конце концов, атакует ложную, которая специально подставляется ей под удар. Сам же комплекс может продолжать эффективную боевую работу.

Эта новинка настолько заинтересовала специалистов зарубежных стран, что и сам комплекс «Печора-2М», и дополнительное оборудование к нему охотно ими закупаются. Ну, а мы столь же охотно продаем, поскольку имеем в перспективе еще более интересные разработки. Но они пока засекречены.

Публикацию подготовил В. ЧЕРНОВ

А вот как может выглядеть радиолокатор, если не принять надлежащих мер. Ракета с головкой самонаведения попала прямо в его кабину.

Вообще-то идея замаскироваться, обмануть нападающего противника далеко не нова. Еще в античных мифах описывается, как воины прячутся в овечьем стаде, накинув на себя шкуры. А чтобы скрыть от вражеских глаз артиллерийские позиции, севастопольские моряки в Крымскую войну стали применять рыбачьи сети с навешанной на них растительностью. С их легкой руки маскировочные сети разошлись по армиям всего мира. На переднем крае стали также вырастать искусственные леса, фальшивые холмы и сугробы.

Особенно важность маскировки возросла с появлением авиации. Это только кажется, что «сверху видно все». В Первую мировую войну маскировщики понастроили великое множество ложных огневых позиций, аэродромов, а то и целых лжегородов. Так, чтобы ввести в заблуждение немецкие бомбардировщики, французы проделали титаническую работу. На местности, напоминающей рельефом французскую столицу, был сооружен еще один, фальшивый, Париж, с точным подобием рек и каналов, железной дорогой и городскими кварталами. А по ночам светом имитировалось движение городского транспорта и поездов. Конец этой на редкость масштабной и дорогостоящей мистификации положило лишь заключение мира.

Крыши домов, разрисованные так, чтобы сбить с толку штурманов авиации противника, фальшивые надстройки на кораблях, строительство ложных батарей и аэродромов — все это широко применялось и во время Второй мировой войны. Кто видел фильм «Беспокойное хозяйство», тот помнит, насколько хлопотной и небезопасной была эта работа — вызывать огонь противника на себя. Зато под прикрытием фальшивого аэродрома настоящий мог функционировать без особых помех.

С развитием радиолокаторов, позволяющих противникам видеть друг друга за многие сотни километров в любую погоду и даже в кромешной темноте, появились и новые методы, средства маскировки.

Отметку цели на экране радиолокационной аппаратуры либо стараются сделать как можно менее заметной, либо прячут ее среди множества подобных, но ложных отметок.

Первое удается осуществить с помощью специальных поглощающих радиоволны покрытий, таких, например, как каучук, угольная пыль, некоторые пластмассы, которые поглощают до 94 % падающих на них радиоволн. Ну а спрятать цель удается постановкой разного рода ложных целей и радиопомех. При устройстве радиозавес специальные радиопередатчики помех выбрасывают в эфир такое количество сигналов, что среди них совершенно теряются отметки цели.

В ответ на это локаторщики стали применять перестройку рабочей частоты радаров в широких пределах, электрические селекторы целей, когерентно-импульсные методы обнаружения, которые дают возможность достаточно четко отделить истинную цель от ложной по длительности отметки, ее форме, скорости перемещения и другим особенностям, известным лишь специалистам.

Однако и нападающая сторона не дремлет. Одной из самых интересных разработок последних лет является противолокационная станция. Она представляет собой гибрид локатора и вычислительного устройства. Как только самолетный приемник обнаруживает сигналы наземного радара, вычислительное устройство сразу же определяет рабочую частоту, длительность и иные параметры импульса. Через мгновение на землю в заданном направлении летит сигнал — двойник принятого, только гораздо большей мощности. А поскольку приемник на земле ждет прихода слабого отраженного импульса, приходящий в сотни раз более сильный серьезно нарушает работу наземной станции. Еще хуже, если по лучу, как уже говорилось, будет послана специальная ракета с головкой самонаведения.
