А.ВАРГИН

Не удивительно, что М.Ю. Лермонтов написал в свое время строки: «И звезда с звездою говорит…» — у поэтов ведь особенный слух. Но разговор звезд можно услышать, даже не обладая поэтическим даром. Тем более что есть сугубо физические основание предположить, что звезды и планеты подают нам голоса.

Вот, например, кольца Сатурна. Как недавно выяснилось, это — рой метеоритов, связанных между собою гравитационными и магнитными полями. Ведут они себя, как упругое тело. При ударе метеорита кольца звучат, как колокол, и модулируют по амплитуде и частоте отражаемый свет. И при помощи простейшего телескопа этот свет можно сфокусировать на фотоприемнике. Усилив его сигналы, мы сможем услышать гудение колец в громкоговорителе.

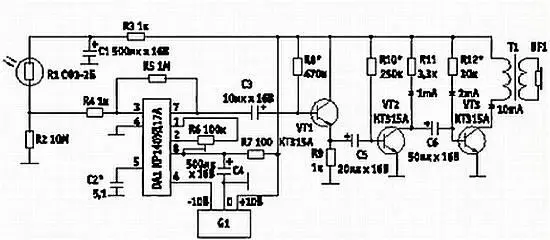

Схему усилителя вы видите на рисунке.

Фоторезистор R1 служит одним из плеч делителя напряжений, вторым плечом которого служит постоянный резистор R2. С него пока очень слабый, пульсирующий электрический сигнал поступает на вход 3 операционного усилителя DA1. На его выходе 7 стоит эмиттерный повторитель на транзисторе VT1, согласующий сравнительно высокое выходное сопротивление операционника с более низким входным сопротивлением усилительного каскада на транзисторе VT2. Этот каскад обеспечивает «раскачку» выходного каскада на транзисторе VT3, который посредством трансформатора Т1 нагружен на низкоомную пару наушников BF1, работающих в монофоническом режиме.

В качестве датчика R1 использован высокочувствительный фоторезистор типа СФЗ-2Б. Для согласования с ним применен операционный усилитель с входным сопротивлением около 30 МОм и высоким коэффициентом усиления по напряжению, достигающим значения KU = 5 x 104.

Для нормальной работы операционника необходимо, чтобы в отсутствие входного сигнала напряжение на его выходе 7 имело нулевой уровень. Это достигается регулировкой резистором R6.

Если при наличии сигнала на входе возникает самовозбуждение, устраните его подбором емкости конденсатора С2. Фотодатчик смонтирован в центре, на дне пенала от фотопленки. Он одевается на окуляр телескопа после того, как тот уже наведен на объект.

Как видите, на уровне эскизного проекта наше устройство выглядит достаточно простым.

Питание устройства лучше производить от готового двуполярного источника, имеющего хорошую стабилизацию выходного напряжения. В схеме предусмотрены индивидуальные фильтры R3, С1 и R7, С4 в цепях питания делителя R1, R2 и микросхемы DA1. Их назначение — оградить указанные узлы от помех, могущих возникнуть на входе общего источника G1 при работе усилительных каскадов на транзисторах VT1…VT3.

Для нормальной работы этих каскадов их коллекторные токи должны иметь значения, близкие к указанным на схеме. Регулировать их можно подбором номиналов резисторов, стоящих в базовых цепях транзисторов.

В конструкции все постоянные резисторы могут быть взяты типа МЛТ мощностью 0,25 Вт, переменный резистор R6 — типа СП-0,4. Для упрощения подбора емкости конденсатора С2 на его месте удобно использовать подходящий по емкости керамический подстроечный конденсатор.

Трансформатор Т1 готовый, от любого переносного радиоприемника. Заметим, если в вашем распоряжении имеются парные высокоомные наушники типа ТОН-2 либо ТА-56, можно обойтись без трансформатора Т1, включив эти наушники на место его первичной обмотки. В таком случае коллекторный ток транзистора VT3 следует уменьшить до 1,5…2 мА.

Сборку устройства лучше выполнить на односторонне фольгированной плате из стеклотекстолита. По окончании монтажа протрите плату ватным тампончиком, смоченным в спирте — такая чистка монтажа позволит не только заметить лишние перемычки от затеков или разбрызгивания припоя, но и сведет к минимуму паразитные утечки тока, способные нарушить нормальную работу слаботочных цепей.

Закончив все подготовительные операции, можно приступить к поиску и прослушиванию сигналов, доносящихся из космического пространства.

Кстати, кроме Сатурна, кольца есть у всех дальних планет. Кроме того, возможно образование акустических волн на поверхности и в атмосфере Солнца и звезд. Таким образом, собрав электронную приставку к окуляру телескопа, вы, возможно, откроете для себя звучание звезд всей Вселенной.

Ю. ПРОКОПЦЕВ
