Под цилиндром А находится цилиндр В' , соединенный с цилиндром В . Каждая капля, стекающая из отверстия b и попадающая в цилиндр В , приносит ему некоторый заряд q . Потенциал цилиндра мало-помалу повышается, как и потенциал цилиндра В' . Капли, стекающие из отверстия Ь , получают несравненно более сильный заряд, чем капли, вытекающие из а . Таким образом, начинает повышаться потенциал цилиндра А и связанного с ним цилиндра А' , что в свою очередь сказывается на увеличении заряда капель, стекающих из А . Потенциалы как цилиндра А , так и цилиндра В стремятся к бесконечности.

Однако рано или поздно возникает коронный разряд со всех острых частей прибора, а также возрастает утечка тока с изоляторов, которые при высоких напряжениях делаются похожи на проводники.

«При тщательном исполнении, — писал А.Ф.Иоффе, — отсутствии острых граней, соединении цилиндров не проволокой, а медными трубками диаметром в 1 см и при хорошей изоляции возможно получать многие тысячи вольт».

А.ИЛЬИН

Рисунки автора

Не задумывались, почему 220 В опасны для жизни, а напряжение на расческе, которое в десятки раз его превышает, не наносит никакого вреда?

Дело в том, что клеткам организма вреден не электрический ток, а те химические и физические изменения, которые он вызывает. А для этих изменений нужна большая энергия.

Полагая, что каждый зубец и волосы представляют собою две обкладки конденсатора, нетрудно подсчитать энергию «расчесочного» разряда через известные вам формулы емкости и энергии конденсатора. Оказывается, она равна 0,0001 Дж. Такой энергией обладает дохлая муха, падая с высоты 1 м. Да и то если не считать потерь на сопротивление воздуха.

Этот столик, подвешенный на стену, практически не занимает места, а если на столешнице закрепить зеркало, он превратится в туалетный.

Для работы понадобятся деревянные бруски 30x20 мм или уголки. Столешница и полки могут быть сделаны из 6 досок, ДСП или в виде рамок, обшитых фанерой, оргалитом или пластиком.

Конструкция состоит из двух рам — стационарной и подвижной. Подвижная рама снабжена шарниром, позволяющим ей легко подниматься и опускаться. Для этого в бруске рамы и торце полки просверливаются глухие отверстия под металлическую втулку, в которую вставляется ось. Чтобы она прочно фиксировалась во втулке, вам понадобятся деревянные заглушки.

Конструкция шарнира неподвижной рамы состоит из гайки М8, шайбы и самого кронштейна, который прикрепляется к бруску рамы. Высверлите паз в столешнице под гайку и закрепите его деревянной заглушкой на клею. Винт М8 вставляется во втулку и крепится к бруску рамы. Если столик сделан из дерева, можно пройтись по деревянным поверхностям наждачной бумагой. Хорошо ошкуренный и покрытый бесцветным мебельным лаком, он получится очень нарядным.

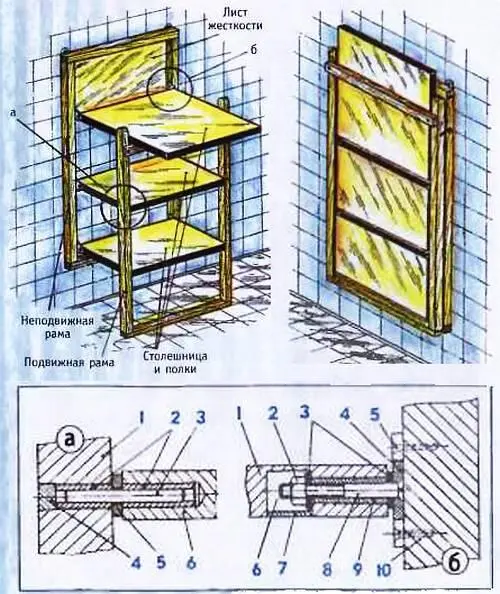

Устройство столика:

слева— стол в рабочем положении, справа— в сложенном виде.

а— конструкция шарнира подвижной рамы:

1— брусок рамы; 2— втулка стальная; 3— ось; 4— пробка деревянная; 5— шайба; 6— столешница (полка).

б— конструкция шарнира неподвижной рамы:

1— столешница (полка), 2— гайка М8; 3— шайба; 4— кронштейн; 5— шуруп крепления кронштейна к бруску рамы; 6— паз в древесине столешницы под гайку; 7— пробка деревянная на клею; 8— винт М8; 9— втулка; 10— брусок рамы.

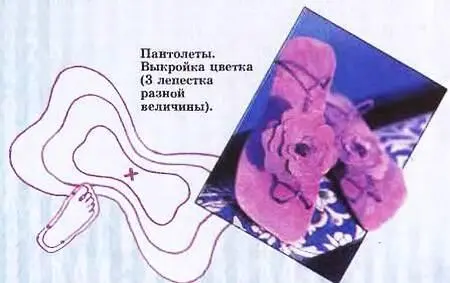

Для открытых сандалий-пантолет, что изображены на рисунке, рекомендуем использовать свиную кожу, подойдет и толстая замша. Она не только классно смотрится, но и не знает сносу. Особый акцент модели придаст большой кожаный цветок с сердцевиной из мелких бусин.

Вам потребуется лоскут кожи 50x30 см, 6 кожаных ремешков по 10 см длиной, 12 бусин, жесткая клеевая прокладка — флизелин, тонкие подошвы от старых сандалий или тапочек, плоские широкие каблуки, обувной клей и дырокол. Сложите пополам флизелин клеевыми сторонами и проутюжьте. Вычертите, а затем вырежьте из него подошвы для правой и левой сандалий. Точно такие же вырежьте из кожи с припусками по контуру шириной 1,5 см и склейте их с флизелиновыми подошвами. Отверните припуски под флизелин, приклейте их.

Отметьте карандашом места для будущих отверстий и пробейте их дыроколом. По три кожаных ремешка пропустите в отверстия у больших пальцев. Свяжите вокруг пальцев по две тонкие косички одинаковой длины, зафиксируйте. С места фиксации объедините косички в одну и плетите до начала подъема стопы. Снова разъедините косичку пополам по 3 ремешка в каждой и плетите до пятки. Примерьте пантолеты, отрегулируйте длину ремешков и вытяните их концы вниз через отверстия у пяток. С обратной стороны сандалий концы ремешков приклейте обувным клеем. Остается приклеить снизу подошвы от старых тапочек или сандалий, а также каблучки.

Для декоративного цветка каждой пантолеты выкроите из замши по 3 больших, 3 чуть поменьше и один маленький лепесток. Наложите их друг на друга и скрепите в центральной точке прочной ниткой. Нанижите на остаток нити 6 бусин и закрепите их в сердцевинке цветка. Наклейте цветок на толстую косичку у подъема стопы.

Топ имеет прямой покрой и держится на фигуре с помощью кулиски с продернутой внутри завязкой по верхнему краю переда. Он настолько прост в исполнении, что не будем детально описывать порядок работы. Скажем лишь, что ширина переда и спинки по 50 см, длина топа — 50 см. Низ переда украшен фиолетовыми цветами с изумрудными листьями.

В пару к топу и летняя сумочка-мешок в форме трапеции из идентичного материала. Модель продублирована объемной прокладкой. Ручками служат тонкие металлические обручи с плотно нанизанными бусами.

Сумочку можно украсить розовыми цветами, связанными крючком из толстой пряжи

Передняя и задняя части мешка — 37x32 см. После раскроя под обе части из основного материала с изнаночной стороны приметайте по детали из флизелина. Прострочите боковые и нижний шов. Сшейте подкладку и вложите в сумку. На металлические кольца-ручки нанижите по 7 бусин. Проденьте ручки в кулиски. Цветы вяжутся по кругу. Каждый круг замыкается соединительным столбиком.
