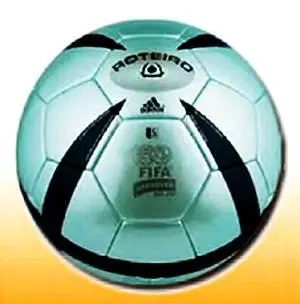

Отправная точка в создании мяча — подготовка так называемого каркаса. Для этого полиэстеровая ткань, покрытая латексом, нарезается на пятиугольники, которые затем сшивают, а получившееся полотно выворачивают швами внутрь.

Все мячи должны быть одинаковы по весу. А потому каждый элемент будущего мяча взвешивают, а камеру подбирают таким образом, чтобы компенсировать даже незначительные отклонения от нормы.

Камеру вставляют в каркас, а чтобы уравновесить вес ниппеля, с другой стороны покрышки делается несколько специальных стежков. Затем мяч надувают. После этого формируют внешний слой оболочки. Сначала на каркас накладывают и приклеивают элементы губчатой прослойки. Затем пяти- и шестиугольными фрагментами нарезают искусственную кожу. Для изготовления каждого мяча необходимо подготовить 12 пятиугольных и 20 шестиугольных кусков, которые раскладывают по заданной схеме и наклеивают на каркас натуральным латексом. При покраске внешнего слоя используют стойкие полиуретановые краски, которые не стираются даже после многих игр.

Мяч в принципе готов, остается выдержать его сутки для проверки герметичности, окончательно проверить вес, диаметр и давление.

В этом выпуске Патентного бюро мы обсудим, какими могут быть аттракционы, демонстрационные доски, светильники-ночники и полезные новшества, которыми можно оснастить автомобиль.

Экспертный совет ПБ отметил Почетным дипломом работу кружка «Умелые руки» школы № 97 города Челябинска под руководством Е.М. Кожевина. Некоторые из предложений членов этого кружка публикуем в этом выпуске.

ВЕЛОКАТ

Этот велокат разработали ученики 10-го класса челябинской школы № 97 Алексей Кочетов и Станислав Шевченко. Алексей и Станислав полагают, что если на велосипед установить некруглые колеса, то при вращении педалей он будет совершать периодические колебания в вертикальной плоскости, словно едешь верхом на каком-нибудь животном. Для прогулки такой велосипед, конечно, неудобен, но может быть с успехом использован в качестве аттракциона.

В принципе велосипед с некруглыми колесами известен. В свое время предлагали даже квадратные колеса. На площадках аттракционов встречаются «взбрыкивающие» подобия лошадей или других животных, которые при включении начинают подпрыгивать и норовят сбросить седока. Но в этих аттракционах седок может ногами амортизировать колебания примерно так же, как всадник на лошади амортизирует неровности лошадиного шага. У предложенного ребятами аттракциона под названием «Велокат» такой возможности нет. Несовпадение фаз движения переднего и заднего колеса может приводить не только к вертикальным, но и продольным колебаниям, что может повредить седоку.

Ждем от авторов сообщения о результатах экспериментальной проверки опытного образца.

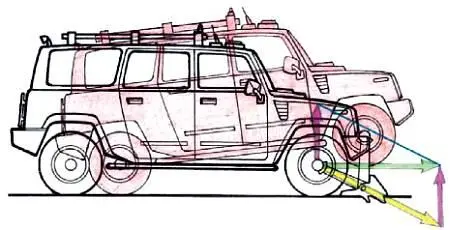

БЫСТРЫЙ ДОМКРАТ

Предложение под таким названием разработали Алексей Кочетов и Сергей Игнатов. Замену колеса приятной процедурой не назовешь, и свое устройство ребята разработали, чтобы облегчить труд водителя. Быстрый домкрат состоит из опорной плиты с наклонной стойкой, которая может поворачиваться вокруг оси на плите, а также подниматься вертикально.

Используют устройство так. Опорную плиту подкладывают под машину, а стойку упирают верхним концом в ось колеса. После этого запускают двигатель, и автомобиль «наезжает» на стойку. Она поднимается и поднимает автомобиль.

Рассматривая это предложение, Экспертный совет Патентного бюро усмотрел в нем некоторые недостатки.

У современных автомобилей клиренс — дорожный просвет — невелик и будет еще меньше при спущенном колесе. Так что подсунуть туда домкрат будет непросто. Далее, при столь малом расстоянии между дорогой и ходовой частью автомобиля угол наклона стойки, под которым придется начать подъем, окажется очень мал, основное усилие будет направлено в горизонтальной плоскости. Это усилие будет стремиться сдвинуть с места опорную плиту, а усилие в вертикальной плоскости, поднимающее автомобиль, окажется намного меньше. Так что опорную плиту нужно очень тщательно крепить на поверхности дороги. Кроме того, водителю необходимо обладать чуть ли не ювелирной точностью, чтобы вовремя остановиться.

И еще одно обстоятельство. Далеко не у всех современных автомобилей есть то, что принято называть «осью», поэтому такой способ подъема автомобиля трудно признать универсальным.

И все же идея использовать энергию двигателя для замены мускульной силы показалась членам Экспертного совета интересной и заслуживающей внимания. Ее стоит «довести до ума».

ДЕМОНСТРАЦИОННАЯ ШАХМАТНАЯ ДОСКА

Шахматы — спорт тихий. Смотреть было бы вовсе нечего, если бы не демонстрационные доски, на которых все изменения в положении фигур наглядно отображаются судьями-информаторами. Казалось бы, что здесь можно придумать?

Станислав Шевченко и Кирилл Уланов предложили демонстрационную доску выполнить следующим образом. Обыкновенные шахматные фигурки разрезаются по вертикали и полученные половинки укрепляются на поверхности демонстрационной шахматной доски на «липучках».

Такие демонстрационные фигурки удобнее обычных плоских картонных изображений шахматных фигур, которые вешают на гвоздики.

Для небольших помещений можно использовать маленькие шахматные фигурки, те, что побольше, — для ограниченной аудитории, и большие, от уличных шахмат, — для большого зала.

Предложение Станислава и Кирилла просто и рационально. Поздравляем авторов с удачным решением!

ЧТО ЗА ПОВОРОТОМ?

В письмах наших читателей часто встречаются предложения оснащать автомобили поворачивающимися фарами, чтобы освещать путь за поворотом. Есть и новые.

Р. Недбайло из Донецка (к сожалению, он не указал свое имя) предлагает жестко закрепленную дополнительную фару, которая будет освещать боковую дорогу, включаясь одновременно с указателем поворота. Александр Труфанов из пос. Троицкий Белгородской области предлагает поворачиваемые автомобильные фары, связанные рычагами с рулевым управлением.
