Однажды И.Н.Григорьев включил свой приемник на горе Ай-Петри. В качестве антенны он использовал кусок провода длиной в 10 м. Вот что он пишет об этом эксперименте: «Надел наушники, включил питание плейера — и…подумал, что приемник неисправен. В городе подключение куска провода длиной всего 1 м обычно приводит к появлению в наушниках сильнейшего фона переменного тока. А на Ай-Петри это вызвало лишь сухой щелчок. Но затем я услышал то, что не мог слышать в городе. Настоящие шумы низкочастотного диапазона, глубокие и в то же время прозрачные, трески далеких грозовых разрядов, шуршание космического излучения. Нужно самому услышать эти шумы, чтобы понять, как они невероятны и таинственны…»

Заметим, что подобная тишина царила в эфире в те далекие годы, когда принимал таинственные сигналы Маркони.

Многие из вас, дорогие читатели, живут в небольших городах и сельской местности, где электромагнитные помехи достаточно слабы. Если кто-то не пожалеет времени, чтобы повторить опыты Григорьева, напишите нам о результатах.

С. КИСЕЛЕВ

На школьных вечерах, дискотеках, других массовых мероприятиях нередко разыгрываются различные призы, для чего каждому призу присваивают заранее номер, а из барабана или мешочка участники вытаскивают фишки с номерами. А чтобы игра была интереснее, Марина Пономарева и Александр Васин из клуба «Электрон» Дворца культуры и досуга г. Тулы — мы рассказывали о нем в Патентном бюро (см. «ЮТ» № 2 за 2004 г.) — разработали электронную версию лотереи и назвали ее «Фортуной». В ней реализованы все функции, необходимые для беспристрастного выбора выигрышных номеров.

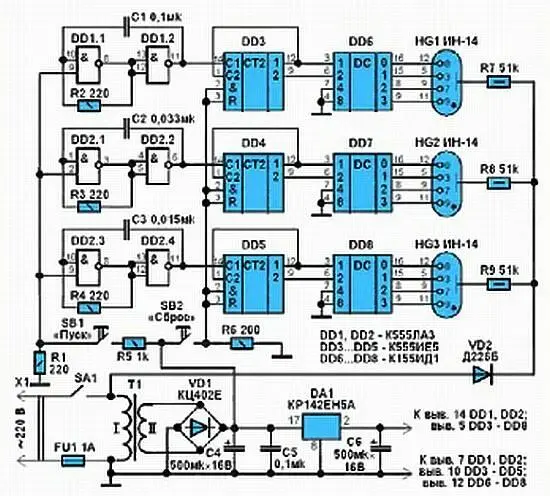

Основой прибора (см. схему) являются три генератора, выполненные на микросхемах DD1, DD2 и настроенные на частоты: 8, 12, 32 кГц. К генераторам подключены три одинаковых блока счета и индикации, в состав которых входят двоичные счетчики DD3 — DD5, дешифраторы DD6 — DD8 и газоразрядные индикаторы HG1 — HG3.

Питается устройство от выпрямителя, выполненного на понижающем трансформаторе Т1, питание на микросхемы поступает со стабилизатора на микросхеме DA1. Аноды индикаторов питаются от сети через выпрямитель на диоде VD2.

Перед игрой необходимо договориться о количестве сеансов и очередности «хода» игроков. После включения напряжения питания на индикаторах высветится какой-либо набор цифр. Необходимо сбросить показания индикаторов кнопкой SB2, а затем нажать кнопку «Пуск» (SB1). Сигнал высокого уровня разрешит одновременно работу всех генераторов. На входы счетчиков начнут поступать тактовые импульсы, а на их входах появится двоичный код, соответствующий числам 0, 1, 2, 3. Этот код поступает на входы дешифраторов.

По истечении некоторого времени играющий должен отпустить кнопку SB1, вызвав остановку работы генератора и, соответственно, остановку счета импульсов. При этом на одном из выходов дешифраторов появится низкий уровень, который отобразится на цифровых индикаторах.

В приборе можно использовать микросхемы серии К155, К555 или КР1533. Диодный мост VD1 — на напряжение 12 В и ток не менее 500 мА, диод VD2 — любой маломощный, допускающий обратное напряжение не менее 300 В. Трансформатор — мощностью от 10 Вт, его первичная обмотка должна быть рассчитана на напряжение 220 В, а вторичная на 9 В.

Все детали конструкции смонтированы в корпусе от «Электроники-158», заднюю стенку которой превратили в дно.

Для устойчивости к дну прикрепили скобу из стального прутка. На лицевой панели наклеена картонка с правилами игры, которые могут быть такими: «Игроки по очереди нажимают кнопку сброса, а потом кнопку пуска, расположенные на выносном пульте. Отпустив через некоторое время кнопку пуска, на экране можно увидеть число. Сверив его с числами, представленными в таблице, удастся узнать количество выигранных очков. Победителем считается тот, кто наберет наибольшее количество очков». Количество начисляемых очков приводят для следующих чисел: 999 — 80 очков, 777 — 60, 333 — 50, 000 — 40, 970 — 35, 99–30, 77–25, 33–15, 00–10, 0–5. Конечно, чем больше набрано очков, тем более ценный приз получает участник лотереи. Но вполне вероятны и другие условия, которые вырабатывают сами ведущие.

«Биофизометр» — прибор, разработанный Александром Грачевым и Александром Старыгиным, позволяет проводить экспресс-диагностику функционального состояния человека в зависимости от физической и умственной нагрузки. Исследуются токопроводимость кожи и биопотенциалы, которые сравниваются с «эталонными» показателями, полученными при нормальном состоянии организма.

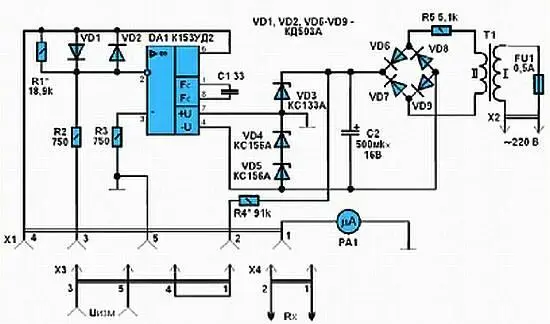

Прибор (см. схему) состоит из двух узлов: измерителя биопотенциалов и измерителя кожного сопротивления. Первый выполнен на операционном усилителе DA1 и стрелочном индикаторе РА1 с током полного отклонения стрелки 100…200 мкА, во втором — использован стрелочный индикатор и ограничительный резистор R4. В зависимости от вида измерения к разъему X1 прибора подключают либо разъем Х3, либо Х4.

Питание на измеритель поступает с блока, выполненного на понижающем трансформаторе Т1 и мосте из диодов VD6 — VD9. Напряжение на операционный усилитель подается с делителя из стабилитронов VD3 — VD5.

Измеритель биопотенциала представляет собой чувствительный вольтметр. Датчиком служит штанга с контактными цилиндрами из различных материалов, подключенных непосредственно к прибору. Это обеспечивает получение разности потенциалов (милливольты), когда датчик установлен на ладонях обеих рук. После усиления сигнал поступает через контакты 4 и 1 разъема ХЗ на индикатор РА1. Стрелка индикатора отклоняется на определенный угол.

Второй измеритель — чувствительный омметр. Его датчик — такая же штанга, но с одинаковыми (медными) цилиндрами. Его также устанавливают на ладонях рук, но пальцы не должны охватывать цилиндры. Силу прикосновения определяет вес штанги, и она постоянна для данного испытуемого.

При налаживании прибора к нему подключают разъем ХЗ и подбором резистора R1 (его можно составить из последовательно соединенных постоянного резистора сопротивлением 10 кОм и переменного сопротивлением 22 кОм) добиваются отклонения стрелки индикатора не далее конечного деления шкалы при установке датчика на ладони влажных рук. Подбором же резистора R4 стрелку индикатора устанавливают на конечное деление шкалы при подключенном к гнездам 1 и 2 разъема X1 постоянном резисторе сопротивлением 200 кОм. Шкалу индикатора можно отградуировать либо по мультиметру, либо просто составить таблицу соответствия отклонения стрелки значениям измеряемых параметров.
