Знаки засияют светло-голубым светом. Говорят, что такие эффекты применяют на своих сеансах «колдуны», провидцы и прочие жулики.

А.ИЛЬИН, А.АБМОРШЕВ

ИГРАЕМ В ФИЗИКУ

Загадочный волчок

Изобретатель Ю.Г.Ивченко вытащил из кармана волчок и, слегка закрутив, бросил его в пепельницу. Волчок завертелся. Мы подождали, пока он остановится. Но прошла минута, другая, третья, а он все вращался. Лишь когда Юрий Григорьевич, перевернув пепельницу, показал установленные на дне ее батареи, стало ясно, что дело тут нечисто. Но как и на что они действуют, разобраться мы не успели.

Изобретатель уже запустил прямо на столе второй волчок, и тот завертелся…

Принцип действия волчков нетрудно понять, если вам приходилось работать электродрелью. Вспомните: сверло вращается в одну сторону, а корпус дрели стремится повернуться в другую.

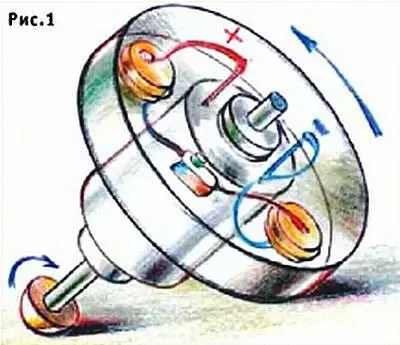

Проще всего устроен второй волчок (см. рис. 1).

Это крохотный электромотор на оси которого насажена маленькая пуговицашарик - фото 46

Это крохотный электромотор, на оси которого насажена маленькая пуговица-шарик, а на корпусе укреплена большая плоская шайба, а под ней миниатюрная батарейка и выключатель. Все это замаскировано от любопытных глаз. Пуговичка с осью вращается в одну сторону, сам корпус двигателя — в противоположную.

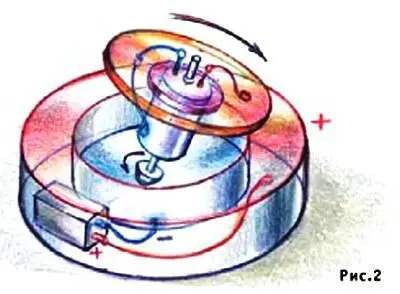

Несколько сложнее первый волчок. Здесь важная роль отводится пепельнице (рис. 2).

Она имеет две токоподводящие поверхности Одна снаружи другая в глубине В - фото 47

Она имеет две токоподводящие поверхности. Одна — снаружи, другая — в глубине. В корпусе пепельницы установлена батарея из двух 1,5 В элементов. На оси двигателя укреплена полусферическая металлическая насадка. К корпусу через изоляционную прокладку приклеена металлическая шайба.

Вот как работает вся система.

Электрический ток от батареи проходит через донышко пепельницы, через вал и подшипник на корпус. Через провод, припаянный к нему, ток попадает на один из выводов обмотки двигателя. Второй ее вывод соединен с шайбой, которая катится по верхней токопроводящей поверхности пепельницы, соединенной с другим полюсом батареи. Важно, чтобы шайба и корпус двигателя были надежно изолированы друг от друга.

В заключение несколько советов по изготовлению. В качестве двигателя для волчков можно применить почти любой моторчик от старой игрушки или плейера, лишь бы его корпус имел симметричную форму.

В качестве шайбы используйте жестяную крышечку от банки растворимого кофе или консервов. Провода и батареи тщательно замаскируйте, например, наклеив на них яркую голограмму.

Подумайте, нельзя ли добавить к шайбе какие-то лопасти и превратить забавную игрушку в вентилятор? В этом случае пепельницу лучше питать током от сети через стандартный адаптер для зарядки плейеров.

А.ИЛЬИН

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ

«Обратный» пистолет

Обычно в электронном тире стрельбу ведут световыми импульсами которые в случае - фото 48

Обычно в электронном тире стрельбу ведут световыми импульсами, которые в случае попадания в «яблочко» улавливаются фотоприемником, и на мишени вспыхивает лампочка. Однако неподвижная мишень скоро приедается.

А сделать ее подвижной технически затруднительно — нужно усложнять схему. Другое дело, если источник света поместить на подвижной цели, а фотоприемник на «оружии».

Правильно навел оружие на цель — и в пистолете вспышка или хлопок. Кроме того, в «охоте» могут одновременно принимать участие несколько стрелков, ведь фотоприемник с индикатором попадания можно установить на каждом пистолете. Другими словами, здесь «стреляет» светом сама мишень, и в случае удачи свет попадает в «обратный» пистолет.

Источник света в этом случае может быть столь легким, что хоть ставь на бумажного голубя.

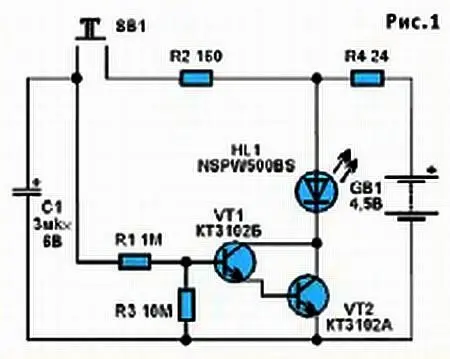

Источник света можно построить по схеме, изображенной на рисунке 1.

В качестве его использован яркий светодиод белого цвета свечения HL1 типа - фото 49

В качестве его использован яркий светодиод белого цвета свечения HL1 типа NSPW500BS; он потребляет ток 25 мА при напряжении 3,2 В. Достаточно легким для бумажного аэроплана источником питания послужит батарейка GB1 из трех миниатюрных гальванических элементов типа отечественных СЦ32.

Чтобы ее энергия не расходовалась зря, продолжительность свечения во время полета ограничена тремя-четырьмя секундами. Коммутацию светодиода обеспечивает составной транзистор VT1, VT2.

Для максимального упрощения и облегчения «электросистемы» устройство не имеет своего включателя питания — эту функцию выполняет контактная перемычка SB1.

Резисторы R2, R4 ограничивают бросок зарядного тока конденсатора С1, быстро заряжающегося до напряжения источника GB1. Пока во время полета происходит разряд С1 на базу транзистора VT1, ток идет к светодиоду HL1. В конце разряда благодаря резистору R3 ключ переходит в запертое состояние и прерывает разряд батарейки.

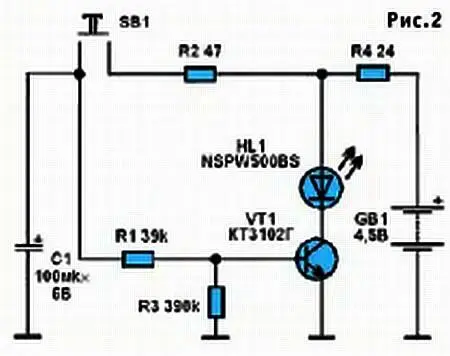

Мишенью может послужить также маятник. В этом случае массу батареи питания и габариты конденсатора С1 можно увеличить, а схему и конструкцию упростить (рис. 2).

Этот вариант устройства действует аналогично рассмотренному в источнике - фото 50

Этот вариант устройства действует аналогично рассмотренному; в источнике питания годятся три элемента типа СЦ-0,18 (от лазерной указки) либо три LR03 (АА).

Интересный вариант размещения световой цели — на радиоуправляемом игрушечном автомобильчике, которому можно задавать любую траекторию движения — попробуй-ка взять на мушку такого шустрика! Понятно, здесь нет необходимости ограничивать свечение несколькими вспышками, это может быть и неограниченно долгая серия, поскольку модель способна нести достаточно емкую батарею из трех элементов LR6.

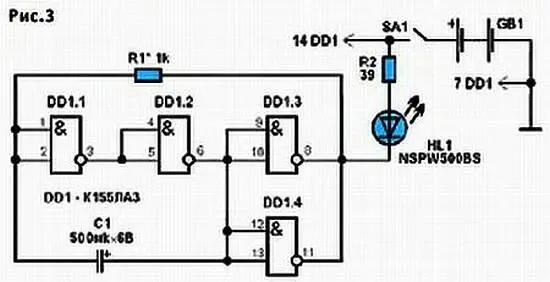

Генератор электрических импульсов, зажигающих уже знакомый нам светодиод, можно собрать на цифровой микросхеме DD1, чьи логические ячейки DD1.1…DD1.3 совместно с времязадающими элементами C1, R1 образуют мультивибратор. Его частота порядка 0,5…1 Гц может задаваться выбором номинала резистора (рис. 3).

Ячейка DD14 работает параллельно с DD13 увеличивая нагрузочную способность - фото 51

Ячейка DD1.4 работает параллельно с DD1.3, увеличивая нагрузочную способность генератора импульсов. Заметим, что в этом устройстве можно будет применить более доступную лампочку накаливания от карманного фонарика, управляя ею через транзистор КТ814А, с резистором на 180 Ом в базовой цепи. Лампочка будет мигать здесь в перекальном режиме.
