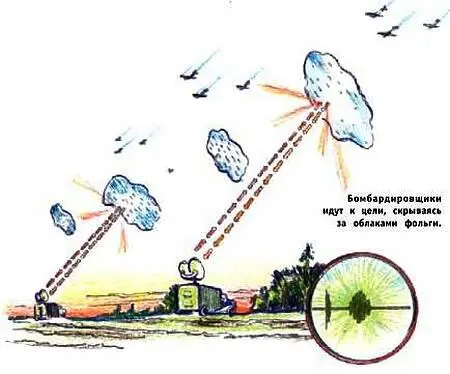

Головка активного самонаведения не столь слепа, как тепловая. Она может определить и скорость, и расстояние до цели, а потому ее не так уж легко обмануть. Хотя и возможно. В годы Великой Отечественной войны с самолета сбрасывали ленты обычной алюминиевой фольги. Поскольку они прекрасно отражают радиоволны, на экране обычного радиолокатора тотчас же появлялись ложные изображения, и оператор системы ПВО не мог найти среди них настоящее, чтобы управлять огнем зенитных орудий, а запущенная ракета мгновенно теряла цель. С этим научились бороться довольно быстро.

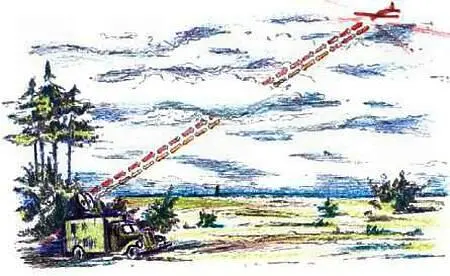

Радиолокатор видит врага даже за облаками.

В радиолокации есть одна тонкость. Если самолет удаляется от локатора, то длина отраженной от него волны увеличивается. А если он приближается к локатору, то длина отраженной волны уменьшается. Это явление называется эффектом Доплера.

Самолет уходит от ракеты со скоростью сотни метров в секунду, а листочки фольги почти неподвижно парят в воздухе. Благодаря эффекту Доплера длина радиоволн, отраженных от листочков фольги, оставалась почти неизменной, такой, какой ее генерировал передатчик локатора. Зато волны, отраженные от самолета, получались заметно длиннее. Приемник радиолокатора устроили так, что он принимал только более длинные волны.

В хаосе отраженных импульсов он надежно определял местонахождение самолета. Уже вскоре после войны радиолокаторы, используя этот эффект, научились фольгу не замечать.

Но соревнование продолжалось. На самолете поставили пару: приемник и мощный передатчик. Приемник мгновенно определял частоту, на которой работал передатчик ракеты, и так же мгновенно настраивал на эту частоту свой передатчик. От его мощного сигнала приемник ракеты захлебывался и переставал что-либо принимать.

Самолет вновь победил ракету. Но и ракетчики не дремали. Есть множество способов сделать радиолокатор нечувствительным к таким помехам. Например, быстро перестраивать частоту или хитроумно кодировать его сигналы. Разумеется, создатели ракет всю эту систему мер держат в глубочайшем секрете. Те же, кто от ракет защищается, стараются ее раскрыть всеми доступными способами.

Кадры кинохроники первых лет войны во Вьетнаме запечатлели первое столкновение американских истребителей с советскими зенитными ракетами. (Запускали их вьетнамские бойцы.) Тут поначалу все выглядело просто: заметив пуск ракеты, летчик тотчас катапультировался. Но потом американцы изучили работу систем наведения наших ракет и научились ее подавлять. Особенно успешно противостояли ракетам американские стратегические бомбардировщики Б-52. Сотни этих самолетов сбрасывали на Ханой по 4–5 тысяч тонн бомб за каждый налет. На борту каждого из них стояло несколько мощных радиопередатчиков.

Кроме того, на Б-52 были ракеты-ловушки, совершенно не отличимые от него по изображению на экранах радаров. Вот, например, «Грин Квэйл». Это был маленький, уродливый на вид самолетик с размахом крыльев около пяти метров. Благодаря своей причудливой форме он отражал все падавшие на него радиоволны, возвращая их именно туда, откуда они были посланы, и на экране радиолокатора выглядел таким же ярким пятном, как гигантский бомбардировщик. Каждый Б-52 мог нести по четыре «Грин Квэйла», и каждый из них отвлекал ракету на себя. Впоследствии были созданы более компактные ракеты-ловушки. Их на каждом самолете было по нескольку десятков.

Постановка помех передатчиками и пуск ракет-ловушек согласованно управлялись мощным бортовым компьютером. А в те времена (конец 60-х — начало 70-х гг.) такие компьютеры были достаточно тяжелы и громоздки. Их мог поднимать лишь достаточно большой самолет. Но, несмотря на это, восемь Б-52 было сбито именно зенитными ракетами.

Если во Вьетнаме борьба между ракетой и самолетом выглядела как настоящая дуэль умов, то в упомянутой уже Фолклендской войне все было несколько иначе.

Весной 1982 года к островам подошла английская эскадра из 137 кораблей. Флот Аргентины был слаб, и она прибегла к атакам с воздуха. В результате семь английских кораблей было уничтожено и десять повреждено. Решающую роль в этом сыграли французские противокорабельные самонаводящиеся ракеты «Экзосет».

Возможно, англичанам пришлось бы отдать Фолкленды, но на фирму, выпускающую ракеты, оказали дипломатический нажим, и она сообщила англичанам все требуемые технические подробности; английский флот получил от ракет защиту. Англия победила. В результате развития компьютерных технологий современные ракеты стали значительно «умнее» прежних. Общая тенденция к миниатюризации электроники позволяет сегодня даже на истребители ставить столько аппаратуры, сколько раньше мог поднять лишь тяжелый бомбардировщик. И теперь все боевые операции сопровождаются сильнейшими помехами, сквозь которые, казалось бы, радиолокатору не пробиться. Такое положение возникало уже много раз на протяжении последних пятидесяти лет, грозя окончательно сделать самолет хозяином неба.

Крохотная ракета-ловушка на экране локатора выглядит как большой самолет.

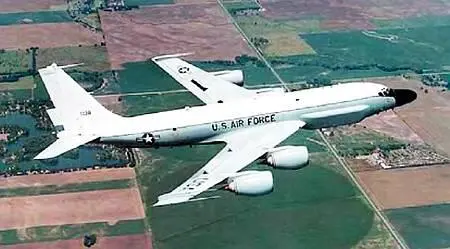

Такой самолет способен выявлять и подавлять помехами любые радиостанции.

Но тут возможны неожиданные повороты. Станции помех на каждом самолете — это прекрасно! — решили ракетчики. И были созданы ракеты, автоматически наводящиеся на станцию помех или сигнал радиолокатора. С этой проблемой летчики справились без сверхвысоких технологий, за счет одной лишь смекалки, вспомнив, как создавалось отражение радиоволн лентами фольги. Поскольку сегодня радиолокаторы работают на более коротких волнах, вместо лент применяют диполи — металлические иголки длиною в несколько сантиметров. А так как фольга и диполи всего лишь переизлучают падающие на них волны, им в помощь нашли новое средство — активный ретранслятор. Это широкополосный усилитель высокой частоты, который переизлучает любые падающие на него радиоволны. От крохотного ретранслятора сброшенного с самолета, возникают такие же помехи, как от целого облака диполей.

В наши дни атакующие самолеты создают позади себя отражающее радиоволны облако диполей и ретрансляторов. Прятаться за ним никто не пытается: служит оно для иных целей. Самолеты наводят на него узкие пучки волн от своих бортовых станций помех. Эти волны переизлучаются облаком, и противник наводит на него все свои средства обороны, в том числе и ракеты… Казалось бы, уж теперь-то самолет станет хозяином неба. Но вы сами, наверное, понимаете, что это не так. Уже найдены новые решения, о которых мы расскажем в другой раз.
