Журнал «Юный техник» - Юный техник, 2002 № 04

Контур «питающего» приемника образован последовательно включенными катушкой L1 емкостью Са самой антенны, подвешенной к соседним деревьям.

Особенно тщательно должно быть выполнено заземление. Настройка контура L1, С апроизводится единожды перемещением катушки L1 вдоль ее ферритового стержня. Подстроенным конденсатором С3 типа КПК-2 получают максимальную величину напряжения на конденсаторе С би на транзисторах VT1, VT2 вещательного приемника.

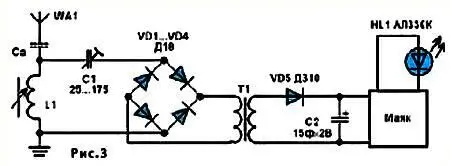

Энергией радиополя можно распорядиться и по-другому, например, записать ее в конденсаторах-ионисторах, которые в незначительном объеме способны «вмещать» емкость в несколько фарад. При непродолжительном разряде они смогут развить мощность, во много раз превышающую возможности радиоэфира. Это позволит установить в ночном лесу яркие светодиоды, обозначив тропку, ведущую к охотничьему домику. Электрическая схема подобной «энергосистемы» приведена на рисунке 3.

Здесь применен двухполупериодный мостовой детектор VD1…VD4, вдвое более эффективно использующий энергию высокочастотной несущей радиосигнала. Когда на катушке L1 приемного контура развивается напряжение, недопустимо высокое для ионистра С2, можно включить понижающий трансформатор Т1. В таком качестве может подойти трансформатор от радиотрансляционного громкоговорителя или, возможно, выходной от переносного радиоприемника. Заметим, что через обмотки трансформатора протекают пульсирующие токи постоянного направления. Диод VD5 предотвращает напрасный разряд конденсатора С2 через вторичную обмотку, когда напряжение на ней становится ниже уровня, до которого заряжен накопительный конденсатор.

Мы дали некоторые примеры использования скромной энергии радиополей: вдумчивые читатели наверняка отыщут и свои полезные варианты.

Ю.ПРОКОПЦЕВ

Вопрос — ответ

«Нередко слышу слова «карданный вал», «карданная подвеска». Откуда взялось слово «кардан» и что оно означает?»

Сережа Панин, 12 лет,

г. Кинешма, Ивановская обл.

Джероламо Кардано, по фамилии которого назван карданный вал, родился 500 лет назад в итальянском городе Павии. В семь лет Джероламо уже помогал отцу, миланскому юристу, таская за ним по городу тяжеленную сумку с юридическими книгами и документами. С 15 лет, после тяжелой болезни, мальчик мечтал о славе музыканта. Но жизнь распорядилась по-своему: Кардано стал медиком и со временем прослыл лучшим врачом в Европе. Лечил народ лекарствами, которые изобретал сам. Затем Кардано увлекся математикой и философией и даже составлял гороскопы, за что попал в поле зрения инквизиции. Ему запретили заниматься преподавательской деятельностью и издавать собственные труды.

Тем не менее Кардано успел издать «Атлас по метопоскопии», объясняющий, как расшифровать характер человека через линии и пятна на лице. Кстати говоря, богато иллюстрированный атлас, изданный в начале XVII века, хранится в отделе редкой книги Российской государственной библиотеки (бывшая библиотека им. Ленина).

В период увлечения математикой Кардано изобрел подвесное сиденье в экипаже, способное обеспечить устойчивое положение ездока даже на плохой дороге.

В обширном печатном наследии Кардано говорится о самых разнообразных механизмах. К примеру, он изобрел замок с секретом, оригинальный по тем временам масляный светильник, дымоход с трубами, смотрящими во все стороны света, способ изготовления бутылок повышенной прочности, принципиально усовершенствовал камеру-обскуру — прообраз современного фотоаппарата. Кардано проектировал факельный телеграф, машины для подъема грузов и затонувших кораблей, оборонительные сооружения, канатные передачи, механизмы для превращения поступательного движения во вращательное и наоборот, ветряные мельницы. Он внес улучшение в изготовление часов и нарезание зубьев для зубчатых передач. Через 87 лет после его кончины французы издали 10-томное собрание 138 сочинений Джероламо Кардано.

«Меня очень заинтересовала статья, напечатанная в № 2 за 2001 год, «Бесконечный мир моторов» под рубрикой «Сделай для школы». У меня есть двухтактный двигатель «Акробат». Мне бы очень хотелось узнать его устройство и топливо, на котором он работает. Прошу вас опубликовать мое письмо, вдруг кто-то отзовется и поделится со мной своей информацией и знаниями. Мне думается, такая информация заинтересует многих».

Камаев Илья,

680054, Хабаровск,

ул. Стрельникова, 6/108.

Когда-то люди заметили, что нож, на лезвии которого много зазубрин, начинает резать материалы, которые обычному острому лезвию недоступны. Появился изобретатель. Историки утверждают, что Дедал, имя которого прочно связано с греческой мифологией, существовал на самом деле. Более того, кроме крыльев, на которых совершил свой трагический полет его сын Икар, Дедал первым начал делать зазубрины на ноже, подражая зубам рыбьей челюсти, и придумал пилу.

Позже сообразили, что чем тоньше пила, тем легче ей работать. Но тонкая пила гнется. Тогда ее натянули в особом станке подобно тетиве лука. Получилась лучковая пила, инструмент, пригодный как для точных столярных работ (рис. 1), так и для распиливания бревен на доски.

Рис. 1

Досок всегда требовалось много. Поэтому уже в IV веке в Германии появились лесопилки. В них пилы возвратно-поступательно двигала энергия водяного колеса. Появилась паровая машина. Но оказалось, что механизм не может работать с большой скоростью из-за развивающихся в момент остановки и начала движения пилы сил инерции.

Тогда изобрели пилу, которая не останавливается до конца работы. Она имеет вид замкнутой ленты, перекинутой через два шкива (рис. 2).

Продолжает совершенствоваться и ручная пила. Сегодня ее делают из сверхпрочной стали со скользким тефлоновым покрытием. Такой пилой один человек может перепилить секвойю двухметрового диаметра!

Наши традиционные три вопроса:

1. Заметно ли изменится форма капли ртути при попадании в масло?
