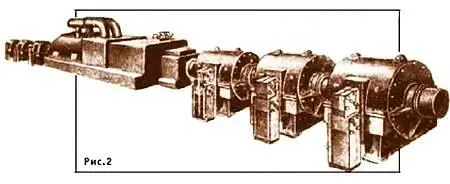

Постоянный ток без пульсаций позволяет вести химические процессы с меньшей затратой энергии. На рисунке 2 — агрегат из паровой турбины и шести униполярных генераторов на ток 150 000 А и общее напряжение 400 В.

Обычные угольные щетки для снятия столь больших токов мало пригодны. В месте их соприкосновения с поверхностью ротора происходит нагревание и износ. Остроумно решил эту проблему в 1908 году профессор Б. Угримов. В его генераторе обод ротора был охвачен контактным кольцом, а между кольцом и ротором залита ртуть.

Получился жидкий контакт, который идеально соприкасается с обеими поверхностями и принципиально не может быть разрушен. В качестве ротора профессор взял диск от паровой турбины и раскрутил его другой турбиной до 8000 оборотов в минуту. Напряжение на роторе достигало 55 В. Поскольку в генераторе было два соединенных последовательно ротора, то был получен ток напряжением 110 В при мощности 120 кВт.

В те годы постоянный ток такого напряжения применялся для снабжения жилых домов. Поскольку передавать его на большие расстояния было невозможно, то часто для нескольких домов сооружали небольшие электростанции. Применение генератора Угримова обеспечивало почти двукратную экономию топлива. Но уже наступала эпоха переменного тока. И УМ были вытеснены.

Но с тех пор униполярные генераторы часто строят с жидкометаллическими контактами. Однако вместо ядовитой ртути используют сплавы калия с натрием, которые остаются жидкими до минус двенадцати градусов.

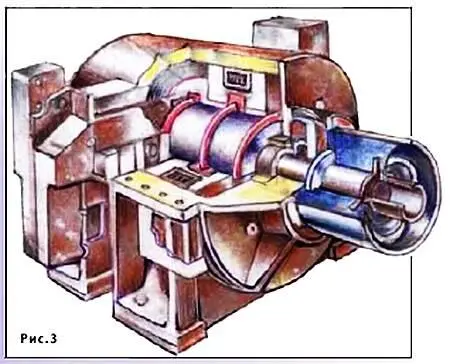

На рисунке 3 приведен разрез генератора мощностью 25 000 кВт с силой тока 550 000 А, предназначенный для производства алюминия. Ток в нем снимается с помощью калий-натриевого сплава. В корпус генератора под давлением закачан аргон.

Каковы же перспективы униполярных машин? Начнем с того, что при всех равных условиях: скорость вращения, сила тока и напряжение — УМ легче коллекторной. А при использовании жидкометаллических контактов превосходство их еще разительнее. Конечно, такие контакты неудобны. Ртуть ядовита, а сплав калия с натрием пожароопасен. Возможно, им найдут замену, например, сплавом Вуда. С таким его недостатком, как температура плавления +6°, кажется, легко примириться.

Сегодня в униполярных машинах начинают применять сверхпроводящие обмотки. Они легче, чем катушки с железным сердечником. А создаваемые ими поля во много раз сильнее. Соответственно снижаются вес и размеры.

Но сверхпроводимость пока достигается лишь при температурах жидкого азота или водорода. Ее применение оправдано лишь в двигателях и генераторах больших мощностей. Для малых же мощностей будут полезны мощные магнитные сплавы на основе редкоземельных элементов. С ними УМ значительно превзойдут обычные по простоте изготовления и КПД.

Несмотря на то что методы технического расчета униполярных машин разработаны, принцип их работы до конца не ясен. Вот пример. В случае вращения магнита вместе с ним вращаются и его силовые линии, наводя ток во внешней цепи. Но что такое силовая линия? Во всех теоретических расчетах они представляются как замкнутые линии, продолжающиеся и внутри магнита. Академик В. Миткевич полагал, что это некие замкнутые материальные образования. Но под нагрузкой поле УМ подобно полю прямого и кругового токов. Как выяснил И. Тамм, если соотношение этих токов будет выражаться иррациональным числом, то силовые линии магнитного поля такой машины перестают быть замкнутыми. Превращаются в бесконечный клубок, заполняющий все пространство. Казалось бы, пусть себе заполняет, но тогда рушатся законы электродинамики.

Униполярные машины обратимы. Генератор превращается в мотор, если по нему пропустить постоянный ток. Такие моторы известны. Как и в любом двигателе, если начать тормозить его вал, статор начинает проворачиваться.

Но попыток превращения в двигатель генератора, состоящего из одного лишь магнита, не известно. Интересно, какова у такого двигателя механическая реакция статора? Особенно если учесть, что явно выраженного статора у него нет. Создается впечатление, что униполярная индукция — это та область, в которой при помощи скромнейших средств можно и сегодня сделать фундаментальные открытия.

Для тех, кого заинтересуют эти вопросы, рекомендуем книгу: А.И. Бертинов, В.Л. Алиевский, С.Р. Троицкий . Униполярные электрические машины с жидкометаллическим токосъемом . М-Л., 1966. В книге разобраны примеры расчета УМ. Несмотря на обилие формул, она читается, как роман!

А. ИЛЬИН
