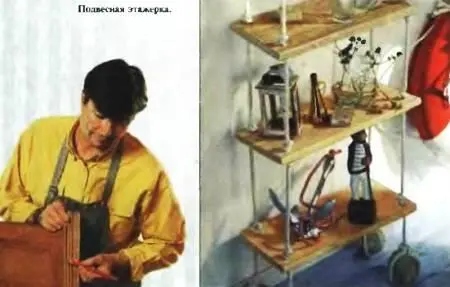

можно смастерить подвесную этажерку для всякой всячины на канатах с четырьмя камнями-отвесами для придания конструкции жесткости. Для работы потребуются доски 50 х 23 см, толщиной 22 мм, около 8 м каната средней толщины, 4 камня-булыжника диаметром 8 — 10 см, металлическая петля на винтовой ножке и потолочный крюк с дюбелем.

В четырех углах каждой из четырех досок на расстоянии 3 см от края просверлите по отверстию, соответствующему диаметру каната. В центре верхней доски просверлите отверстие для винтовой ножки металлической петли. Ввинтите петлю. Затем отрежьте от каната 4 куска по 160 см. К одному концу каждого отрезка каната привяжите камень. На расстоянии 10 см от камня завяжите на каждом отрезке каната узел.

Свободные концы каната протяните через отверстия нижней доски и завяжите узлами. Остальные три доски прикрепите также с интервалами 30 см друг от друга. Затем от каната отрежьте кусок для подвешивания конструкции (его длина равна высоте потолка за минусом высоты этажерки). Привязав к петле верхней полки канат, прикрепите другой его конец к потолочному крюку.

Все полки тщательно обработайте наждачной бумагой. Решите, что лучше: пройтись по дереву морилкой или покрасить в тон комоду и шкафчику для ключей.

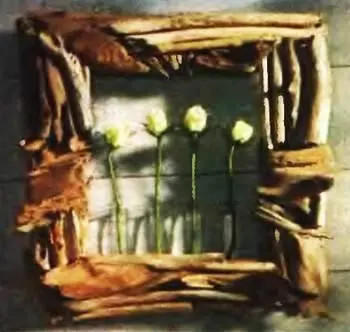

Для конструкции подойдет старая рама от картины с шириной планки 7 — 10 см.

Для бордюра же можно использовать необработанные ветки, куски дерева, кору, фигурные срезы, оставшиеся от пилки дров, — в общем, весь тот мусор, от которого обычно стараются избавиться на дачном участке.

Для начала живописно расположите ветки и закрепите их быстросохнущим клеем на старой раме, переплетите ивовыми прутьями, украсьте корой и древесными сколами, как подскажет воображение. Затем на дощатую поверхность стены внутри бордюра наклейте в ряд полиэтиленовые колечки для пробирок. Остается налить в них воду и поставить в ряд пять, семь роз, гвоздик или левкоев.

Живой натюрморт на стене.

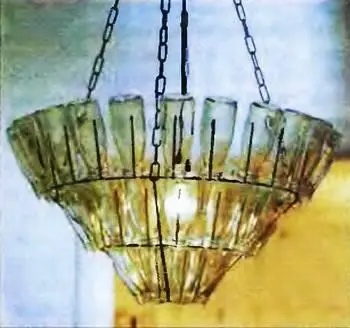

Посмотрите на рисунок: с помощью обыкновенных бутылок можно смастерить вот такую люстру. Притом заметьте: свет, преломляющийся в простом стекле, ничуть не хуже переливается и играет, чем в дорогих хрустальных светильниках. Здесь можно поэкспериментировать и использовать, скажем, бутылки из цветного стекла — коричневые, зеленые, с желтым оттенком…

Каркас люстры — металлический, высотой — 40 см, диаметр вверху — 65, внизу — 14 см. Украсить такую конструкцию можно стеклянными бусами, прозрачной бижутерией.

Люстра сделана из стеклянных бутылок из-под молока.

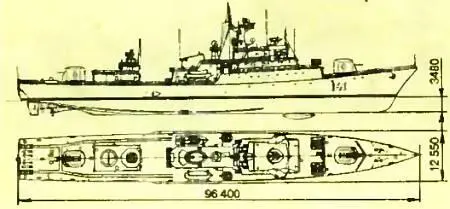

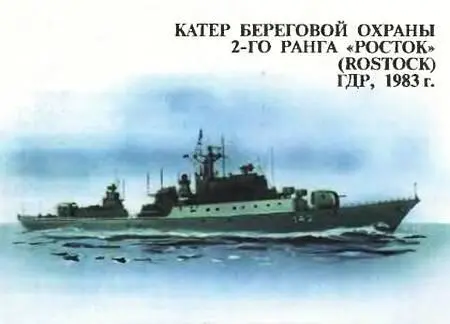

Этот катер был спущен на воду в 1983 году для охраны береговой линии Балтийского моря. Благодаря хорошему оснащению суда этой серии могли успешно разыскивать подводные лодки противника и в случае необходимости оказывать достойный отпор. Мощное вооружение позволяло катеру вступать в бой даже с превосходящими силами противника.

Техническая характеристика:

Водоизмещение… 1600 т

Длина… 96 400 мм

Ширина… 12 550 мм

Осадка… 3480 мм

Двигатели… 2 дизеля

Суммарная мощность… 25 750 кВт

Скорость… до 30 морских узлов в час

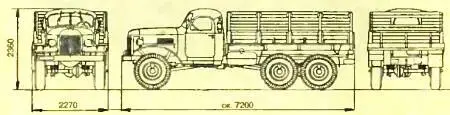

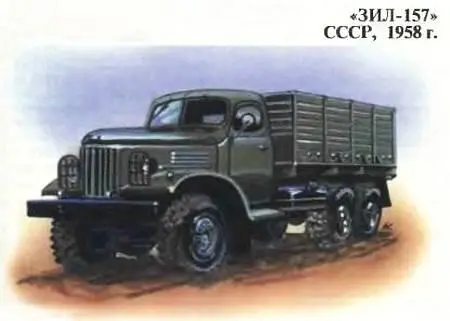

Один из самых удачных грузовых автомобилей повышенной проходимости. Народное хозяйство в 50-е годы выдвигало к грузовым машинам особые требования. Выполняя их, была выбрана колесная формула 6х6. Грузовик имел мощный протектор, односкатные широкопрофильные шины и необычайно высокую проходимость. Он нашел широкое применение не только в народном хозяйстве, но и в армии. На шасси «ЗИЛ-157» были установлены даже минометы залпового огня (знаменитые «катюши»).

Техническая характеристика:

Длина… ок. 7200 мм

Ширина… 2270 мм

Высота… 2360 мм

Колесная формула… 6x6

Двигатель… 6-цилиндровый

Объем… 5555 см 3

Мощность… 104 л.с.

Грузоподъемность… 4500 кг

Скорость… до 65 км/ч

У гремучей змеи, как известно, не два, а целых четыре глаза. Два заметны сразу. Но под ними располагается еще пара простейших глаз, чувствительных к инфракрасным лучам. Поэтому любое тело, температура которого хоть на 0,1 градуса выше окружающей среды, от змеи не ускользнет. Другими словами, змея наблюдает мир не только в видимом свете, но и в инфракрасных лучах, что в немалой степени помогает ей жить.

Умение видеть инфракрасные лучи нужно и человеку, причем в самых разных отраслях науки и техники — от медицины, где по температуре органов можно судить об их состоянии, до строительства туннелей.

Существует немало способов сделать инфракрасное изображение видимым. Начнем с того, что для этой цели пригодны обычные фотоматериалы и фотографическая оптика.

Необходимо только защитить объектив светофильтром, не пропускающим видимый свет. Проявление снимка, его закрепление и сушку еще лет сорок тому назад умудрялись Сжать до 4 секунд. Такими фотоаппаратами для инфракрасных съемок оснащались многие советские космические станции.

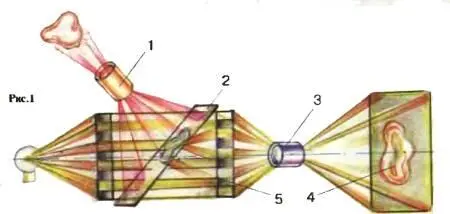

А вот еще один способ (рис. 1).

Преобразователь инфракрасного изображения в световое:

1— объектив инфракрасного диапазона; 2— инфракрасное изображение; 3— объектив светового диапазона; 4— видимое изображение; 5— пластины усиления контраста.

На поверхность стеклянной пластины нанесен тончайший слой масла. Если на нее спроецировать инфракрасное изображение, то слой масла нагреется в различных местах по-разному.

Различной из-за теплового расширения окажется и толщина слоя масла. Глазу человека масляная пленка покажется везде одинаково прозрачной, но при помощи специальной оптики этот рельеф можно сделать видимым.
