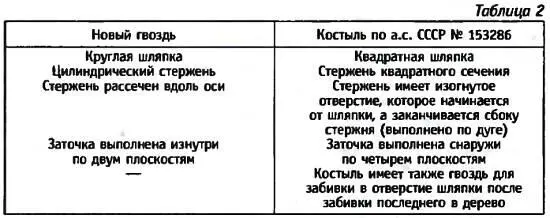

Составим сравнительную таблицу 2.

Сравнив приведенные характеристики, я составил новую формулу своего изобретения:

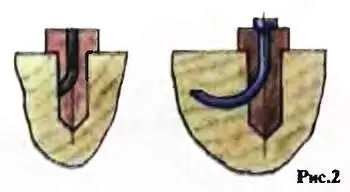

устройство, имеющее стержень с выполненной на его конце заточкой, средство удержания устройства при вибрации, отличающееся тем, что выполнено в виде изогнутых заточенных частей (источник информации а.с. СССР №. 153286).

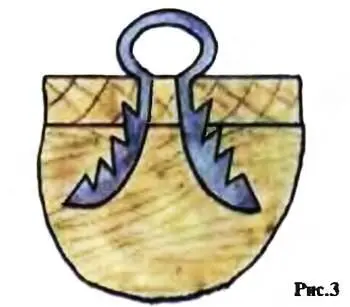

Итак, пройден следующий этап «алгоритма изобретателя» — проверка «на новизну». Наглядно видно, как изменилась формула моего изобретения, однако необходимо пройти еще проверку на «изобретательский уровень». Среди просмотренных патентов мне удалось обнаружить еще два гвоздя. Один по патенту Германии имеет простую конструкцию в виде куска изогнутой проволоки и соответственно заточенной. Он вряд ли прошел бы у нас тест на «промышленную применимость» из-за неудобства забивания. Более интересным мне показался гвоздь по пат. США № 2157888 (рис. 3).

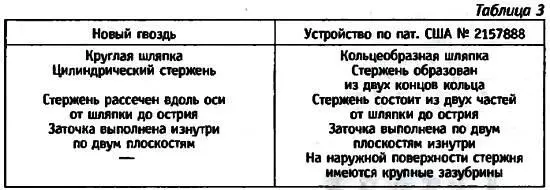

Придется составить еще одну таблицу 3 и писать новую, надеюсь последнюю, формулу:

противовибрационное соединение деревянных деталей, содержащее головку и заточенный изнутри раздвоенный стержень, отличающийся тем, что головка выполнена в виде плоского цилиндра, а стержень в виде тонкого цилиндра (источник информации пат. США «? 2157888).

Ура! Есть несовпадающие признаки и несовпадающий технический результат: мое устройство можно вынуть без повреждения деревянных конструкций, а устройство по пат. США — из-за зазубрин — нет!

Поскольку название изобретения является его признаком, мне опять пришлось обобщать название моего гвоздя в формуле изобретения. Вообще, как вы, наверное, заметили, в той части формулы изобретения, что находится до слов «отличающийся тем, что» — всегда пишут обобщенные и общие для обоих сравниваемых изобретений признаки. Но после упомянутых слов указывают признаки нового изобретения либо в общем, либо в частном виде.

Итак, я успешно прошел требование по «изобретательскому уровню». Теперь — вперед, к составлению описания изобретения, реферата, заполнению бланка заявления на подачу изобретения в ФИПС. Но об этом в следующем номере.

Е.ФОКИН

Всех этих смешных человечков — рыжих и брюнетов, печальных и хохочущих, деревянных и тряпичных, бумажных и веревочных — нетрудно выпилить, сшить, раскрасить, склеить. И приятно подарить тем, кто вам дорог.

Начнем с рыжего тряпичного клоуна.

Он не прост — с секретом: если расстегнуть на его спинке молнию, можно нащупать маленький подарок — коробочку с конфетами или брелок для ключей, смотря что положите.

Высота игрушки 26 см. Для работы запасите поролон, синтетическую вату, лоскуты трикотажных тканей.

Раскроите ткань по прилагаемому чертежу и не забудьте про нос — существенную принадлежность любого клоуна. Для него вырежьте круг из красного трикотажа диаметром 4,5 см.

Все детали выкраиваются с запасами на швы. Составные туловища сложите лицевыми сторонами и сострочите шаговые и боковые срезы до пройм.

Рукава пришейте к туловищу, а само туловище выверните. Припуски по срезам рукавов и штанишек отверните на изнаночную сторону и присборьте мелкими стежками. Детали кистей и самих рук сложите попарно лицевыми сторонами и прострочите по внешним контурам. Затем набейте их ватой и пришейте к рукавам и штанишкам «матрасным» швом. Туловище и конечности набейте ватой. Кружевную тесьму присборьте по горловине мелкими стежками и стяните на нитку — получится жабо.

Голова игрушки — скатанный в валик поролон длиной 9 см и диаметром 7 см. Зафиксируйте края поролона, а валик скруглите с боков. Туго обтяните будущую голову розовым трикотажным полотном и проследите, чтобы шов проходил строго по линии «волосяного» покрова.

Пришейте к голове деталь «рта» и вышейте стебельчатым швом глаза. (Можно воспользоваться и двумя круглыми блестящими черными пуговками на ножке.)

«Нос» присборьте по всей длине окружности мелкими стежками, также стяните на нитку, набейте ватой, чтобы образовался шарик диаметром около 2 см, затем пришейте.

Так же пришейте волосы — кусок рыжего искусственного меха. Затем соедините голову с туловищем. На щеки нанесите немного румян.

Не забудьте снабдить заднюю часть игрушки молнией — вшейте ее по вертикальному шву штанишек, вложите внутрь подарок-секрет и отправляйтесь в гости.

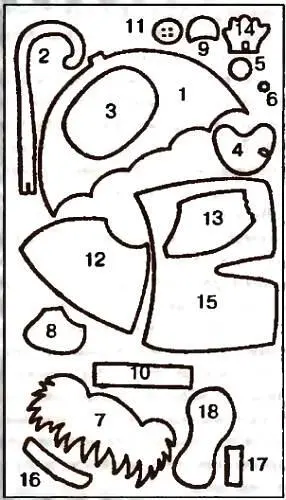

Выкройка деталей для тряпичного и бумажного клоунов:

1 — зонтик (по 1 детали разных цветов); 2— ручка зонтика (1 деталь красного цвета); 3— голова (2 детали); 4— рот (1 деталь); 5— нос (1 деталь); 6— щека (2 детали); 7— парик (1 деталь); 8— половника галстука-бабочки (2 детали); 9— узел галстука (1 деталь); 10— бретель (4 детали); 11— пуговица (4 детали); 12— рубашка (2 детали); 13— рукав (по 2 детали желтого и зеленого цветов); 14— кисть руки (2 детали); 15— брюки (2 детали); 16— отворот брюк (4 детали); 17— носки (по 1 детали разных цветов); 18— башмак (4 детали).

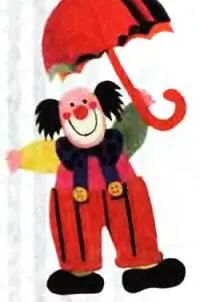

А как вам клоун — украшение для автомобиля или окошка? Увеличив, переведите его детали на кальку, затем на плотную бумагу соответствующих цветов. Осталось все вырезать и склеить, как на рисунке. Разноцветные детали зонтика наложите друг на друга и стачайте по линии середины.

Вставьте зонт в отверстие ручки и приклейте. Распишите глаза и рот. К куполу зонта прикрепите ленточку, как вешалку. На галстук-бабочку наклейте черные горошины, а на пуговицах наметьте отверстия.

Вот и готов подарок.

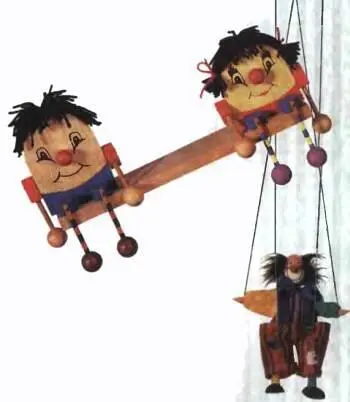

Знакомьтесь: Шалтай-Болтай — деревянные близнецы — мальчик и девочка.

Деревянные близнецы Шалтай-Болтай
