М. Барятинский - Советская бронетанковая техника 1945 — 1995 (часть 2)

МТ-ЛБВ — снегоболотоходный вариант. Установлены уширенные с 350 до 570 мм гусеницы и соответствующие им гидродинамические и грязевые щитки. Возможна буксировка прицепов массой 4 т. Масса машины в рабочем состоянии 10,35 т. Габариты: 6454x3150x1865 мм.

МТП-ЛБ — машина технической помощи. Оборудована кран- стрелой грузоподъемностью 15 т.

МТ-ЛБу — базовое шасси семейства машин управления самоходной артиллерией.

ТТ-ЛБ — самоходное шасси РЛС СНАР-10 разведки и засечки позиций стреляющей артиллерии. Дальность обнаружения целей 20 км. Экипаж 4 человека.

Боевая машина 9П149 — самоходный ПТРК "Штурм-С". Выдвижная ПУ с одним транспортно-пусковым контейнером с многоцелевой управляемой ракетой 9М114. Система наведения — полуавтоматическая, радиокомандная, с инфракрасным сигналом слежения. Боекомплект 12 ракет в механизированной боеукладке барабанного типа.

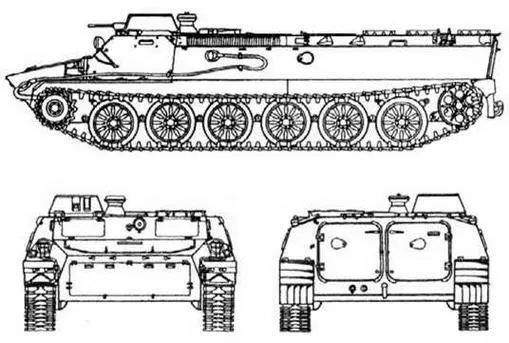

МТ-ЛБ

МТ-ЛБ с пулеметом НСВТ

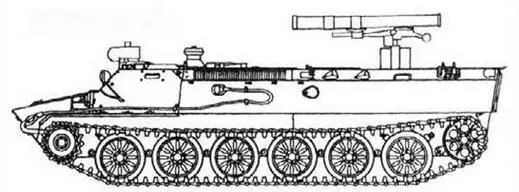

9П149 "Штурм-С"

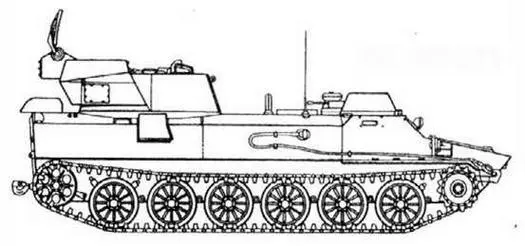

РХМ "Кашалот"

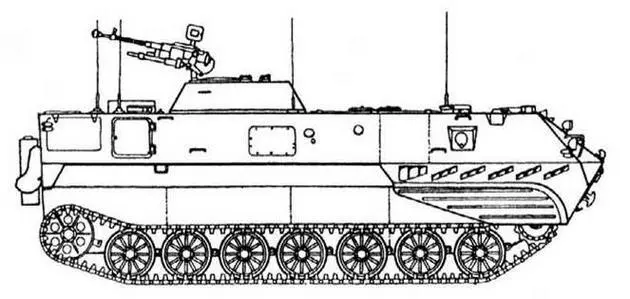

ТТ-ЛБ/СНАР-10

Многоцелевые транспортеры МТ-ЛБ начали поступать в войска с середины 60-х годов и быстро завоевали популярность своей многофункциональностью. Они использовались для буксировки артсистем калибра до 100 мм, в том числе БС-3 и МТ-12, для перевозки грузов и в качестве санитарных машин.

В северных районах СССР МТ-ЛБ и МТ-ЛБВ состояли на вооружении мотострелковых соединений как бронетранспортер, в частности, по западным данным, ими были укомплектованы 54-я, 64-я, 111-я и 131-я мотострелковые дивизии Ленинградского военного округа.

МТ-ЛБ активно использовались советскими войсками в Афганистане в качестве тягачей и транспортных машин. Существовал и вариант импровизированного самоходного миномета — на крыше транспортного отсека крепился буксируемый 82-мм автоматический миномет 2Б9 "Василек". При этом огонь велся прямо с машины.

МТ-ЛБ широко применялись противоборствующими сторонами во всех вооруженных конфликтах на территории СНГ, в основном как бронетранспортеры. На них часто монтировали зенитные установки ЗУ-23-2 и различные ПУ, включая авиационные контейнеры с НУР и ПУ метеорологических ракет "Алазань".

На базе МТ-ЛБ были разработаны и серийно выпускались 122-мм самоходная гаубица 2С1 "Гвоздика", боевые машины 9А34 и 9А35 самоходного ЗРК 9К35 "Стрела-10", разведывательная химическая машина РХМ "Кашалот" и ее командирский вариант РХМ-К, инженерная машина с размещением в кормовой части корпуса экскаваторного оборудования. На базе МТ-Лбу выпускались машины комплекса управления артиллерийским огнем 1В12. В его состав входили: машина управления огнем батареи самоходных гаубиц 1В13, машина командира батареи 1В14, машина командира дивизиона 1В15 и машина управления огнем дивизиона самоходных гаубиц 1В16. Для частей ПВО сухопутных войск на базе МТ-Лбу были созданы подвижные пункты управления подразделениями ПВО мотострелкового (танкового) полка 9С80 "Овод-М-СВ" — ППРУ-1 и 9С80-1 "Сборка" — ППРУ-1м, а также унифицированный батарейный командирский пункт 9С737 "Ранжир". Кроме того, на базе МТ-ЛБу размещаются радиолокационный комплекс разведки позиций ракет и артиллерии 1Л219 "Зоопарк-1" и комплекс дистанционной химической разведки КДХР-1Н "Даль".

По советской лицензии производство МТ-ЛБ осуществлялось в Польше и Болгарии. В этих странах проводились собственные программы модернизации. В частности, в Болгарии на базе МТ-ЛБ выпускались 82- и 120-мм самоходные минометы, в Польше — инженерная машина. Помимо этих двух государств, МТ-ЛБ состояли на вооружении и ряда других стран-участниц Варшавского договора: ГДР, Чехословакии, Венгрии. После объединения Германии крупная партия МТ-ЛБ —450 единиц—была продана Швеции. Там на его базе создали боевую бронированную машину PbV401, вооруженную ПТРК RBS-56 "Билл-1", которая поступила на вооружение механизированных бригад сухопутных войск Швеции.

1В13

1В14

1В16

МАССА В РАБОЧЕМ СОСТОЯНИИ (без груза на платформе и экипажа, но с комплектом ЗИП, полной заправкой горючим и эксплуатационными материалами), т: 9,7.

ЭКИПАЖ, чел.: 2.

ДЕСАНТ, чел.: 11.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6454, ширина — 2850, высота — 1865, клиренс — 395.

ВООРУЖЕНИЕ: 1 пулемет ПКТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 1000 патронов.

БРОНИРОВАНИЕ, мм: противопульное.

ДВИГАТЕЛЬ: ЯМЗ-238В, 8-цилиндровый, дизельный, V-образный, жидкостного охлаждения; мощность 240 л.с. (176 кВт) при 2100 об/мин, рабочий объем 14 860 см³.

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, карданная передача, главная передача двухпоточная, объединяющая в одном агрегате коническую пару шестерен, шестискоростную коробку передач и планетарнофрикционные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, ведущее колесо переднего расположения (зацепление цевочное), направляющее колесо; подвеска индивидуальная торсионная, гидравлические амортизаторы на 1-м и 6-м катках; в каждой гусенице 108 траков шириной 350 мм, шаг трака 111 мм.

СКОРОСТЬ МАКС., км/ч: на суше —61,5; на плаву —6.

ЗАПАС ХОДА, км: на суше— 500.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35; ширина рва, м — 2,8; высота стенки, м — 1,1.

СРЕДСТВА СВЯЗИ: радиостанция Р-123, переговорное устройство Р-124.

Создана в рамках программы оснащения воздушно-десантных войск боевой техникой. Разработана в 1948— 1950 годах в СКБ-40. Принята на вооружение Постановлением СМ СССР № 3541-1648 от 19 сентября 1951 года. Серийно производилась на ММ3 с 1951 по 1962 год.

Серийная модификация:

корпус — из стальных и алюминиевых листов, сварной и частично клепаный, открытый сверху. Двигатель и трансмиссия размещены в передней части корпуса. В боевой рубке на специальной опоре установлена 57-мм пушка 4-51 с дульным тормозом щелевого типа. На машинах поздних выпусков устанавливалась пушка Ч-51М с двухкаморным дульным тормозом. Углы наведения: горизонтальный 16°, возвышения ±12°, склонения -5°. С 1961 года устанавливались радиостанция Р-113 и ТПУ Р-120.
