М. Барятинский - Средние и основные танки зарубежных стран 1945 — 2000 Часть 1

Typ 59-II—105-мм нарезная пушка L7A3 с теплоизоляционным чехлом. Боекомплект — стандартные боеприпасы НАТО и китайский оперенный бронебойно-подкалиберный снаряд с сердечником из уранового сплава.

Typ 59R (1986 г.) — экспортный вариант. Дизельный двигатель VR-36 мощностью 730 л.с., боеприпасы нового типа, усовершенствованная СУО, система ПАЗ. Ходовая часть усовершенствована, на бортах установлены стальные прстивокумулятивные экраны.

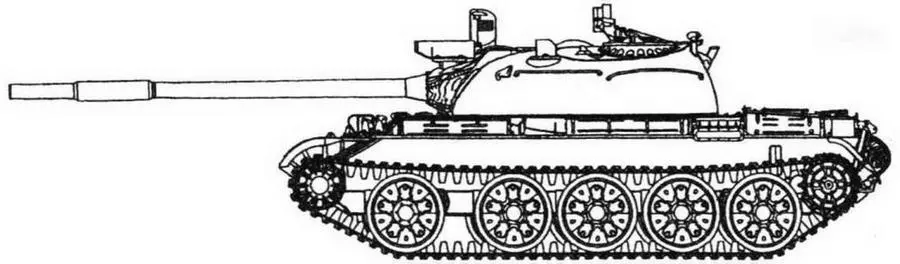

Typ 59

Танк Typ 59 и его модификации являются самыми массовыми боевыми машинами сухопутных войск НОАК. В последнее время 9 результате модернизации абсолютное большинство танков доведено до стандарта Typ 59-1.

Танки Typ 59 использовались вьетнамской армией в боевых действиях против американских войск и китайскими частями в ходе войны с Вьетнамом в 1979 году.

В Пакистане при содействии Китая был построен завод по производству танков Typ 59.

По состоянию на 1 января 2000 года танки этого типа находились на вооружении в Албании (721 единица), Бангладеш, Вьетнаме, Демократической Республике Конго (60), Замбии, Зимбабве, Ираке, Иране, Камбодже, Китае, КНДР, Пакистане, Судане и Танзании.

На базе танка Typ 59 была разработана и серийно производилась БРЭМ.

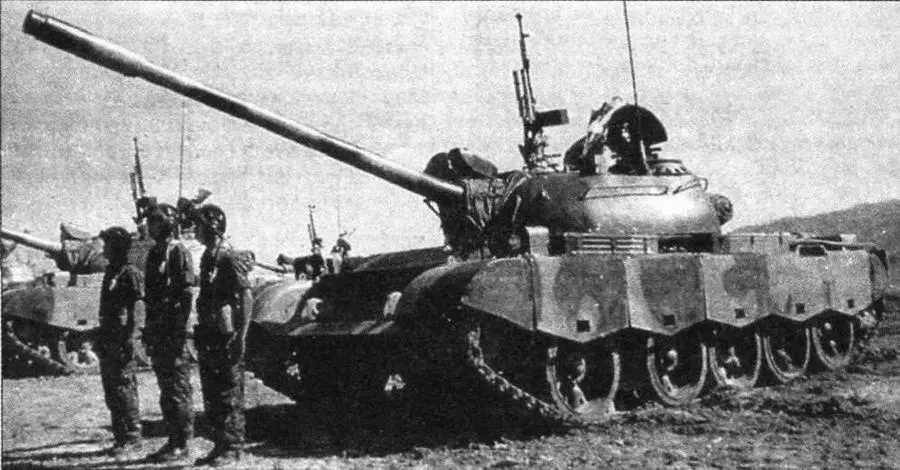

Средний танк Typ 59-II со 105-мм пушкой

БОЕВАЯ МАССА, т: 36.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 9000, ширина — 3270, высота — 2750, клиренс — 425.

ВООРУЖЕНИЕ: 1 пушка Typ 59 калибра 100 мм, 2 пулемета Typ 59Т калибра 7,62 мм, 1 пулемет Typ 54 калибра 12,7 мм.

БОЕКОМПЛЕКТ: 34 выстрела, 3500 патронов калибра 7,62 мм, 200 патронов калибра 12,7 мм.

СТАБИЛИЗАТОР ВООРУЖЕНИЯ: одноплоскостной электрогидравлический.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический шарнирный прицел, боковой уровень.

БРОНИРОВАНИЕ, мм: лоб корпуса —100, борт — 80, корма—30...45, крыша и днище — 20...30, башня- 65...200.

ДВИГАТЕЛЬ: 12150L, 12-цилиндровый дизельный четырехтактный V-образный жидкостного охлаждения; мощность 520 л.с. (382 кВт) при 2000 об/мин, рабочий объем 38 880 см³.

ТРАНСМИССИЯ: гитара, многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная торсионная; в каждой гусенице 90 траков шириной 580 мм, шаг трака 137 мм.

СКОРОСТЬ МАКС., км/ч: 48.

ЗАПАС ХОДА, км: 360.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м —2,7; высота стенки, м —0,8; глубина брода, м —1,3.

СРЕДСТВА СВЯЗИ: радиостанция и переговорное устройство.

Разработан фирмой NORINCO (China North Industries Corporation) в середине 70-х годов. Представляет собой модернизированный вариант танка Typ 59. Впервые показан на военном параде в Шанхае в сентябре 1982 года.

Серийные модификации:

Typ 69-I — компоновка, конструкция и внешний вид идентичны танку Typ 59. Борта и ходовая часть прикрыты стальными лротивокумулятивными экранами. 100-мм гладкоствольная пушка китайской разработки. Боевая масса 36,5 т. Изготовлено 150 единиц.

Typ 69-II—100-мм нарезная пушка Typ 59-1. Усовершенствованная СУО JSFCS-212 фирмы NORINCO, ФВУ, ТДА и полуавтоматическая ППО. На части машин турель зенитного пулемета защищена бронещитом.

Typ 79 (1984 г.) — 105-мм пушка L7A3.

Основной боевой танк Typ 69-II армии Таиланда

Башня несколько измененной формы, на ее бортах установлено восемь дымовых гранатометов и ящики ЗИП. Курсовой пулемет изъят. Двигатель 12150L-7BW мощностью 730 л.с., гусеница с РМШ. Боевая масса 37,5 т.

Танки Typ 69/79 состоят на вооружении НОАК и поставляются на экспорт. На 1 января 2000 года они находятся на вооружении в Зимбабве, Ираке, Иране, Китае, КНДР, Пакистане (Typ 69-II производился по лицензии) и Таиланде.

На шасси танка Typ 69 выпускались спаренная 57-мм ЗСУ Typ 80, спаренная 37-мм ЗСУ, БРЭМ Typ 653 и мостоукладчик Typ 84.

Для замены штатной 100-мм пушки танков Typ 69-II фирма NORINCO создала гладкоствольную 120-мм пушку, аналогичную по своим характеристикам танковой пушке Rheinmetall Rh-120. Выпущено несколько образцов с такой пушкой, но дальнейшие работы приостановлены в связи с финансовыми проблемами.

Typ 69-I

Typ 69-II

БОЕВАЯ МАССА, т: 36,7.

ЭКИПАЖ, чел. 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8657, ширина — 3270, высота — 2809, клиренс —430.

ВООРУЖЕНИЕ: 1 пушка Typ 59-1 калибра 100 мм, 2 пулемета Typ 59Т калибра 7,62 мм, 1 зенитный пулемет Typ 54 калибра 12,7 мм.

БОЕКОМПЛЕКТ: 44 выстрела, 3000 патронов калибра 7,62 мм, 500 патронов калибра 12,7 мм.

СТАБИЛИЗАТОР ВООРУЖЕНИЯ: двухплоскостной электрогидравлический.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел Typ 70, перископический дневной прицел с зависимой стабилизацией поля зрения, ночной прицел на основе ЭОП первого поколения, перископический двухканальный прицел командира Typ 69, лазерный дальномер.

БРОНИРОВАНИЕ, мм: лоб корпуса —100, борт — 80, корма — 45, крыша и днище — 15...30, башня — 48...200.

ДВИГАТЕЛЬ: 12150L-7B, 12-цилиндровый дизельный четырехтактный V-образный жидкостного охлаждения; мощность 580 л.с. (426,88 кВт) при 2000 об/мин, рабочий объем 38 880 см³.

ТРАНСМИССИЯ: гитара, многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, планетарные механизмы поворота, бортовые передачи. ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, ведущее колесо заднего расположения со съемными . зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная торсионная; в каждой гусенице 90 траков шириной 580 мм, шаг трака 137 мм.

СКОРОСТЬ МАКС., км/ч: 50.

ЗАПАС ХОДА, км: 440.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 32; ширина рва, м — 2,7; высота стенки, м — 0,8; глубина брода, м — 1,4 (с ОПВТ — 5 м).

СРЕДСТВА СВЯЗИ: радиостанции Typ 889, переговорное устройство Typ 883.

Основной боевой танк Typ 69-II иракской армии, захваченный американскими войсками в ходе операции "Буря в пустыне"

Разработан фирмой NORINCO в 1982 — 1985 годах в результате глубокой модернизации танка Typ 69. На стадии проектирования обозначался как Typ 69-III "Штурм".
