Алексей Потапов - Искусство снайпера

3. Очистка стальных деталей от ржавчины состоит из следующих основных операций: подготовки деталей к очистке, травления в кислоте, промывки с пассивированием, протирки, сушки и смазки.

4. Обезжирить детали в ванне, содержащей раствор следующего состава:

Кальцинированная или каустическая сода..............100 г

Вода.....................................................................................1 л

или

Мыло твердое................................................................... 30 г

Вода.....................................................................................1 л

Обезжиривание ведется при кипении раствора.

5. Промыть детали в холодной проточной воде и охладить до комнатной температуры (18-20°С). Хорошо обезжиренная деталь должна полностью смачиваться водой. Если вода при промывке покрывает поверхность детали не полностью, а собирается каплями, то это указывает на недостаточное обезжиривание.

ПРИМЕЧАНИЕ. При наличии на поверхности деталей толстого слоя смазки перед обезжириванием, необходимо ее удалить сухой ветошью.

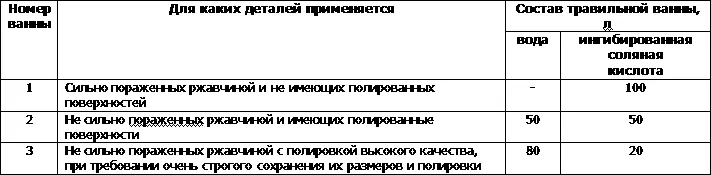

6. Вытравить детали в эмалированных, деревянных или в сварных железных ваннах, содержащих раствор следующего состава:

7. Для приготовления раствора в отмеренное количество воды влить ингибированную соляную кислоту; воду в кислоту лить нельзя, так как это может привести к разбрызгиванию кислоты и к сильным ожогам.

8. Температура травильного раствора и погруженных в него деталей должна быть в пределах 10-30°С.

Время выдержки деталей в травильной ванне устанавливается опытным путем; в зависимости от состава ванны, степени поражения ржавчиной поверхности очищаемых деталей и состава металла время выдержки может колебаться от 20 минут до 3 часов.

По истечении установленного времени травления вынуть детали из травильного раствора и тщательно промыть в ванне с холодной проточной водой, после чего отправить детали на промывку в растворе пассиваторов или на ремонт и оксидирование.

9. При травлении сильно поржавевших деталей следует растворять только часть ржавчины, так как оставшаяся ржавчина от действия кислоты сильно разрыхляется и может быть снята щеткой и смыта водой.

10. Удалять ржавчину из каналов стволов при хорошем состоянии оксидировки наружных поверхностей нужно путем заливки травильного раствора в канал ствола, при этом ствол устанавливают в наклонное положение и нижний конец его закрывают пробкой.

11. Травильный раствор действует (приблизительно) в течение 20 закладок деталей при средней продолжительности очистки, после чего раствор сильно загрязняется и его необходимо заменить.

12. Персонал, обслуживающий травильные ванны, должен иметь резиновые перчатки, фартук и очки.

Внимание! При травлении стволов с хромированными каналами необходимо предохранить канал ствола от попадания в него ингибированной соляной кислоты, так как она разъедает хром. Для этого канал ствола до обезжиривания слегка смазывать пушечной смазкой и прочно закупоривать с обоих концов резиновыми или деревянными пробками.

13. Неоксидируемые детали с целью образования на их поверхности пленки, отчасти предохраняющей от ржавления, после травления и промывки погрузить в железную ванну, содержащую раствор следующего состава:

Двухромовокислый калий (хромпик калиевый)....... 20 г

Каустическая сода ...................................................... 50 г

Вода............................................................................... 1 л

Азотистокислый натрий - нитрит натрия .............. 30 г

Вода....................................................................... 1 л

14. Промывать детали в кипящем растворе. Время выдержки деталей в ванне 10-15 минут.

15. После промывки в растворе пассиваторов тщательно протереть детали насухо или просушить, а затем (если они не идут непосредственно на ремонт) погрузить на 2-3 минуты в ванну с ружейной смазкой, нагретой до температуры 105-115°С.

Качество ложи оказывает на точность стрельбы колоссальное значение. Тщательно подогнанное и приработанное к металлическим частям ложа в значительной мере обеспечивает оружию кучный и стабильный бой. Кроме того, ложа - это главное украшение винтовки, подчас настоящее произведение искусства, которое производит впечатление не только на знатоков. До сих пор не разгадан феномен воздействия дизайна оружия на психику стрелка. Удобно сконструированная и удачно оформленная ложа непонятным образом придает снайперу ощущение уверенного превосходства, но тяжелые условия работы снайперской винтовки зависят не только от выстрела. Мороз, жара, снег, влага, резкие перепады температур, ударные нагрузки, неизбежные в боевом применении, понемногу портят самую прочную древесину. В ложе появляются трещины, выбоины, выжженные места, отколы древесины и самые разные непредсказуемые дефекты. Рано или поздно возникает вопрос о замене отдельных деревянных частей или ложи в целом. Но не стоит с этим спешить. За долгое время работы старая ложа прирабатывается к металлическим частям настолько плотно и естественно, что новая ложа навряд ли обеспечит такую естественную посадку ствола на ней. Это именно тот случай, когда старый друг лучше новых двух. С новой ложей даже очень хороший ствол может потерять кучность. Кроме того, новая ложа в наше время стоит недешево, а отремонтировать старую можно и своими руками.

Наиболее частым дефектом ложи является появление трещин. Для устранения дефекта в трещину заливают эпоксидный клей на всю глубину трещины. Если откололась мелкая деталь или мелкий фрагмент, его после склеивания прижимают струбциной к основной массе ложи и выдерживают в таком состоянии сутки до полного застывания эпоксидного клея. Если произошел раскол в крупной части - шейке, цевье, прикладе, - склеиваемые эпоксидным клеем части стягивают одним или двумя длинными тонкими шурупами. Предварительно высверливают каналы для постановки шурупов, которые по диаметру равны толщине шурупа без резьбы. Это делается во избежание напряжений в древесине. Нельзя вкручивать шуруп, не просверлив предварительно для него канал. Этим можно вызвать появление новых трещин. Перед вкручиванием шурупы смазываются эпоксидным клеем. Шурупы вкручиваются заподлицо с поверхностью древесины.

Отремонтированная вышеописанным способом часть ложи получается крепче, чем она была до поломки.

Если в ложе образовались выбитые, выщербленные, отколотые или выжженные места, то такие дефекты заполняются постановкой вклеек. Как это делается, представлено на схемах 154-156. Эти схемы и пояснения к ним позволяют представить картину ремонта цевья, приклада, и остальных частей ложи.
