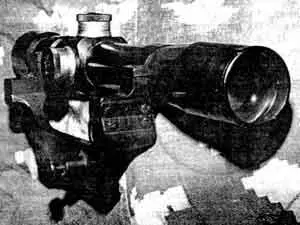

Фото 98. Расположение поправочных маховиков на прицеле ПБ. Маховик боковых поправок расположен слева, чтобы не мешать открывайте затвора

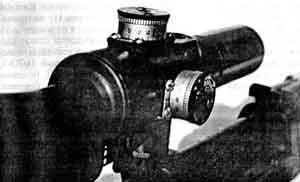

Фото 99. Расположение поправочных маховиков на прицеле ПСО-1. Маховик боковых поправок расположен справа. Открыванию затвора на винтовке СВД он не мешает

Схема 21. Боковые поправки на ПУ, ПЕ. ПБ. Средняя точка попадания (СТП) всегда уходит в сторону, противоположную перемещению прицельных нитей

Схема 22. Боковые поправки на ПУ. ПЕ, ПБ. Средняя точка попадания (СТП) всегда уходит в сторону, противоположную перемещению прицельных нитей

На прицелах ПСО-1, если вращать маховик боковых поправок (имея его перед собой) по часовой стрелке, от 0 на красные цифры, прицельная сетка уходит влево, средняя точка попадания (СТП) - вправо (схема 23). Если вращать механизм против часовой стрелки, от 0 на черные цифры, сетка уходит вправо, средняя точка попадания - влево (схема 24). На торцевых поверхностях маховиков прицела ПСО-1 для лучшей наглядности нанесены стрелки вращения и соответствующее им перемещение средней точки попадания: СТП > вправо; СТП < влево (фото 100-А); СТП > вверх, СТП < вниз (фото 100-Б). Но несмотря на это, даже опытные снайперы подчас путаются, куда крутить маховики. Есть старый снайперский способ: если крутить маховик любого прицела по часовой стрелке, глядя на него в торец, пули "пойдут в ладонь" (фото 101); если крутить маховик против часовой стрелки, пули "пойдут из ладони" (фото 102). При этом абсолютно все равно, какие маховики крутить, боковые или верхние, и абсолютно все равно, справа или слева будет расположен маховик боковых поправок. Винты поправочных механизмов имеют правую резьбу, поэтому эффект от вышеописанного способа внесения поправок одинаков для всех типов прицелов. Аналогично производятся и дистанционные поправки (фото 103).

Схема 23. Боковые поправки на ПСО-1. Средняя точка попадания (СТП) всегда уходит в сторону, противоположную перемещению прицельной сетки

Схема 24. Боковые поправки на ПСО-1. Средняя точка попаданий (СТП) всегда уходит в сторону, противоположную перемещению прицельной сетки

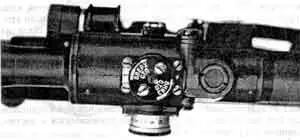

Фото 100-А. Вид сбоку на горизонтальный маховик прицела ПСО-1. Обозначение направления средней точки попадания (СТП)

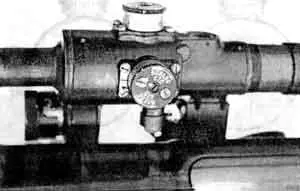

Фото 100-Б. Вид сверху на дистанционный маховик прицела ПСО-1. Обозначение направления средней точки попадания (СТП)

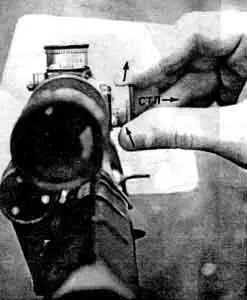

Фото 101. Если крутить боковой маховик прицела ПСО-1 по часовой стрелке, пули (средняя точка попадания) уходят вправо "в ладонь"

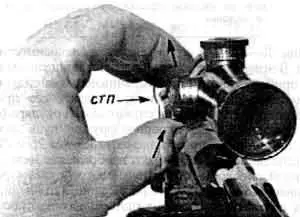

Фото 102. Если крутить боковой маховик прицела ПУ против часовой стрелки, пули (средняя точка попадания) уходят "из ладони" вправо

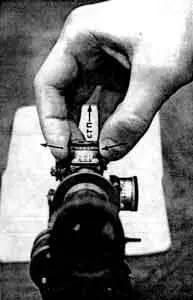

Фото 103. Если дистанционный маховик крутить по часовой стрелке, пули пойдут вверх "в ладонь"

После того как стрелок установит верхним маховиком дистанцию до цели и выставит боковую поправку на ветер, деривацию пули и перемещение цели (по необходимости), можно приступать к прицеливанию. Изображение цели поступает через объектив на его фокальную плоскость в уменьшенном и перевернутом виде (схема 25) и будет находиться внутри прицела на расстоянии 70-100 мм от объектива (в зависимости от типа прицела). В этом же месте установлены и прицельные нити (или стекло с прицельной сеткой). Оборачивающая система (схема 14) переворачивает изображение цели и делает его прямым, но уменьшенным, для увеличения служат линзы окуляра (схема 15).

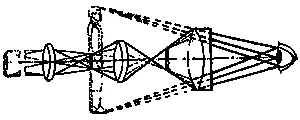

Схема 25. Схема хода лучей и построения изображения в оптическом прицеле

При правильно пристрелянном оружии пуля должна "падать" на острие прицельного элемента (схемы 26 и 27).

Схема 26. Прицеливание прицелами ПУ, ПЕ, ПБ, ПВ. Пуля "падает" на острие прицельного пенька. Это точка прицеливания. Поле чистое, без теней

Схема 27. Прицеливание прицелом ПСО-1. Пуля "падает" на вершину основного угольника - в точку прицеливания. Поле прицела чистое, строго очерченное по краям

Прицельное приспособление и изображение цели находятся в фокальной плоскости объектива, поэтому глаз стрелка приспосабливается только на одно расстояние, а прицеливание заключается в совмещении острия прицельных приспособлений с изображением цели. Некоторые конструкции допускают установку резкости изображения по глазу стрелка при помощи диоптрийного кольца. Удаление выходного зрачка на 85-95 мм от линзы окуляра позволяет стрелять в очках и противогазе, а также обеспечивает безопасность глаза при отдаче винтовки.

При правильном прицеливании глаз стрелка должен находиться строго на оптической оси прицела (схема 28). Это значит, что зрительное поле прицела должно быть абсолютно чистым, его периметр строго очерченным, без полулунных (или, как еще говорят, лунообразных) затемнений и теней по краям. Пули всегда уйдут в сторону, противоположную даже незначительному полулунному затемнению, причем уйдут довольно далеко от точки прицеливания (схемы 29-31). Глаз размещается на таком расстоянии от окуляра прицела, при котором его зрительное поле будет видно полностью, во всю величину, не ближе и не дальше от этого оптимального расстояния.
