Дальше мы увидим, переводя оригинальную инструкцию, что «Тигер пример» хотел сказать наводчику об определении дальности исключительно средствами сетки визира на лучшем из всех прицелов, установленном на орудии «тигра-1».

Все нижеследующее — перевод текста на картинке.

Девиз: «Даже мастера измеряют, потому что не могут полагаться на прикидки, сделанные на глаз».

Когда художник хочет точно измерить дистанцию, он сравнивает длину карандаша с ростом модели.

Вы должны сравнивать размер марки с целью! Когда вы знаете размер цели, вы можете рассчитать, с помощью угловых, расстояние до нее.

Внимание: все русские танки имеют ширину 3 м. Представим, что один из них стоит на дистанции, с которой он занимает 1 1/ 2интервала между марками; и тут вы говорите «ага!».

1 1/ 2интервала, каждый по 4 тысячных = 6 тысячных

6 тысячных = 3 м

1 тысячная = 3: 6 = 0,5 м

0,5 м х 1000 = 500 м

Если он стоит наискосок, вы не можете делать расчет на основании его длины или ширины. Возьмите его высоту. Высота [американского] М3–3 м. Если картинка в прицеле соответствует рисунку {sic}, то ваш расчет идет так:

3 высоты вспомогательной марки, каждая по 2 тысячных = 6 тысячных

6 тысячных = 3 м, и так далее.

В прицеле распределение тысячных следует таким образом:

Проблема: рассчитайте расстояние до этого грузовика!

30 тысячных = 6 м

1 тысячная = 6: 30 = 0,2 м

0,2 х 1000 = 200 м

Вот несколько измерений:

Внимание! [из-за разных типов боеприпаса], правильное прицеливание не ограничивается определением точной дистанции [самой по себе].

В той же сетке прицела, но не по центру, — и, как следствие, не так очевидно, как прицельная марка, — находится та часть телескопического прицела, которую башенный стрелок использует перед окончательной наводкой орудия или спаренного пулемета, — в соответствии с дистанцией и типом боеприпаса.

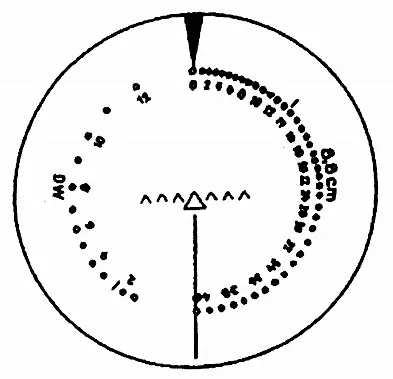

Рисунок из «Тигер пример» показывает справа обычную шкалу дальности для бронебойных и осколочных снарядов, а слева — шкалу для пулемета. К каждой отметке шкалы нужно мысленно добавлять два нуля, тогда максимальная дальность выстрела из пушки составляет 40 делений, добавляем два нуля — 4000 метров.

Если дистанция сравнительно коротка и если мы почему-то не смогли применить предписанную формулу расчета дальности, наводчик может выстрелить по неподвижному танку прямой наводкой с нулевой отметки. Для этого он, конечно, должен знать начальную часть траектории своего 88-мм бронебойного выстрела, по крайней мере, на дистанции, которой ограничивается точный убойный выстрел. В целом вместо использования формулы определения дальности из «Тигер пример» и вместо выстрела с нулевой отметки прицела танкист может довольно долго пристреливаться с помощью «вилки» — то есть стреляя с недолетом и перелетом, чтобы определить дистанцию до неподвижной цели, попадая в цель не раньше третьего снаряда.

Когда цель находится более чем в 200 м и движется, наводчик — теперь мы обращаемся к «Пантер примеру» — после определения дистанции от орудия до цели должен будет рассчитать упреждение, чтобы попасть точно в цель.

Как было показано, в то время как определение расстояния требовало использования главной прицельной марки в сочетании со вспомогательными, расчет упреждения не требовал использовать ни одной марки, ни тысячных. Однако, когда наводчик имел дело с упреждением, какая-то отметка среди вспомогательных прицельных марок служила отметкой, от которой отсчитывалось упреждение, а основная марка служила точкой прицеливания. Упреждение начиналось от середины вражеского танка — не от носовой части — или, если он двигался задним ходом, от его кормы, и заканчивалась она также на середине танка.

Было два метода, с помощью которых наводчик рассчитывал упреждение. Используя нерифмованный перевод с иллюстрациями из оригинального издания, давайте посмотрим, чему учат наводчика 106 строк из «Пантер примера» — обратите внимание на очередность — в применении и расчете упреждения; в приложении С дан оригинальный немецкий текст в строфах.
