Пульт управления, состоящий из телескопического прицела, электронного блока и пускового механизма, может быть установлен как на той же опоре,, так и отнесен несколько в сторону, замаскирован, чтобы затруднить вражеским снайперам охоту за наводчиками.

Поймав цель в перекрестие прицела, наводчик включает пусковой механизм. При этом включается термобатарея снаряда и подается сжатый азот для раскрутки гироскопа. Как только система наведения выходит на рабочий режим, по команде или автоматически включается ракетный двигатель и снаряд срывается с места, устремляясь к цели. При этом траектория полета по ходу дела может автоматически корректироваться. Так что, даже заметив опасность и начав маневрировать, танкисты вряд ли смогут избежать попадания в них снаряда, развивающего скорость до 110 м/с.

Дальность стрельбы некоторых модификаций "Дракона" более 1500 м. Боевой расчет составляют два человека.

А для тех случаев, когда "Дракон" оказывается все же чересчур громоздок, в дело может быть пущен ПРТК "Джавелин", обслуживаемый одним человеком. Запуск ракеты производится наводчиком прямо с плеча. Перед выстрелом можно избрать один из двух вариантов атаки цели – прямо в лоб или сверху, где броня у танков обычно более тонкая.

Дальше боевая работа ведется в режиме "выстрелил и забыл". Наводчик захватывает цель в перекрестие прицела, указывая тем самым на нее головке самонаведения, которой оборудована ракета. После этого он дает команду "пуск" и быстро покидает боевую позицию, пока его самого не засекли снайперы. Ракета же отыскивает и атакует цель уже самостоятельно.

Как показывает практика, ее можно запускать даже из закрытых помещений – через открытое окно или амбразуру блиндажа.

Интересно, что поначалу противотанковыми ракетами пытались управлять, передавая команды по проводу, который тянулся за ракетой, разматываясь с катушки. Но потом от такой системы отказались. Всегда существовал риск, что провод запутается, скажем, в кустах и собьет ракету с курса. Да и оператор далеко не всегда успевал уследить за быстро развивающимися событиями и вовремя сориентировать ракету. Автоматика самонаведения оказалась надежнее и эффективнее.

С земли в небо Переносные зенитные ракетные комплексы (ПЗРК) – относительно новый вид вооружения, появившийся уже после Второй мировой войны. Во всяком случае на вооружение первый такой серийный комплекс "Ред Ай" был принят армией США в 1965 году.

И в наши дни ПЗРК наряду с малокалиберными зенитными артиллерийскими установками считаются основным средством противовоздушной обороны мотострелковых, парашютно–десантных и других подразделений, а также командно–наблюдательных пунктов, штабов и т. д.

Гранатометчик

В зависимости от системы наведения специалисты делят ПЗРК на две группы: самонаводящиеся с помощью оптических или тепловых головок и наводимые радиокомандным методом с помощью оператора.

Как мы уже убедились, рассматривая противотанковые гранатометы, использовать системы с самонаведением намного проще. Оператор с помощью оптического прицела обнаруживает и указывает ракете цель, пускает её'и тут же может забыть о сделанном, начав охоту за новой целью.

Однако есть у таких ракет и существенный недостаток, особенно заметный, когда приходится стрелять в небо. Стоит самолету или вертолету зайти со стороны солнца, и он становится для головки самонаведения практически невидим, она будет упрямо нацеливаться именно на светило.

В таком случае приходится прибегать к помощи ПЗРК второй группы, которые имеют полуавтоматическую радиокомандную систему наведения. Задача оператора такого комплекса сводится не только к обнаружению цели, пуску ракеты, но и к сопровождению ее, подаче своевременных комнад управления до тех пор, пока ракета не поразит цель. И тут малейшая ошибка оператора может обернуться промахом.

А теперь давайте рассмотрим подробнее устройство хотя бы некоторых комплексов ПЗРК. Начнем по старшинству с уже упоминавшегося комплекса "Ред Ай". В середине 60–х годов прошлого века он был принят на вооружение корпусом морской пехоты США, а также состоял на вооружении армии ФРГ (под названием "Флигерфауст"), Швеции ("Робот–69"), Дании ("Гамлет"), Австрии и Нидерландов.

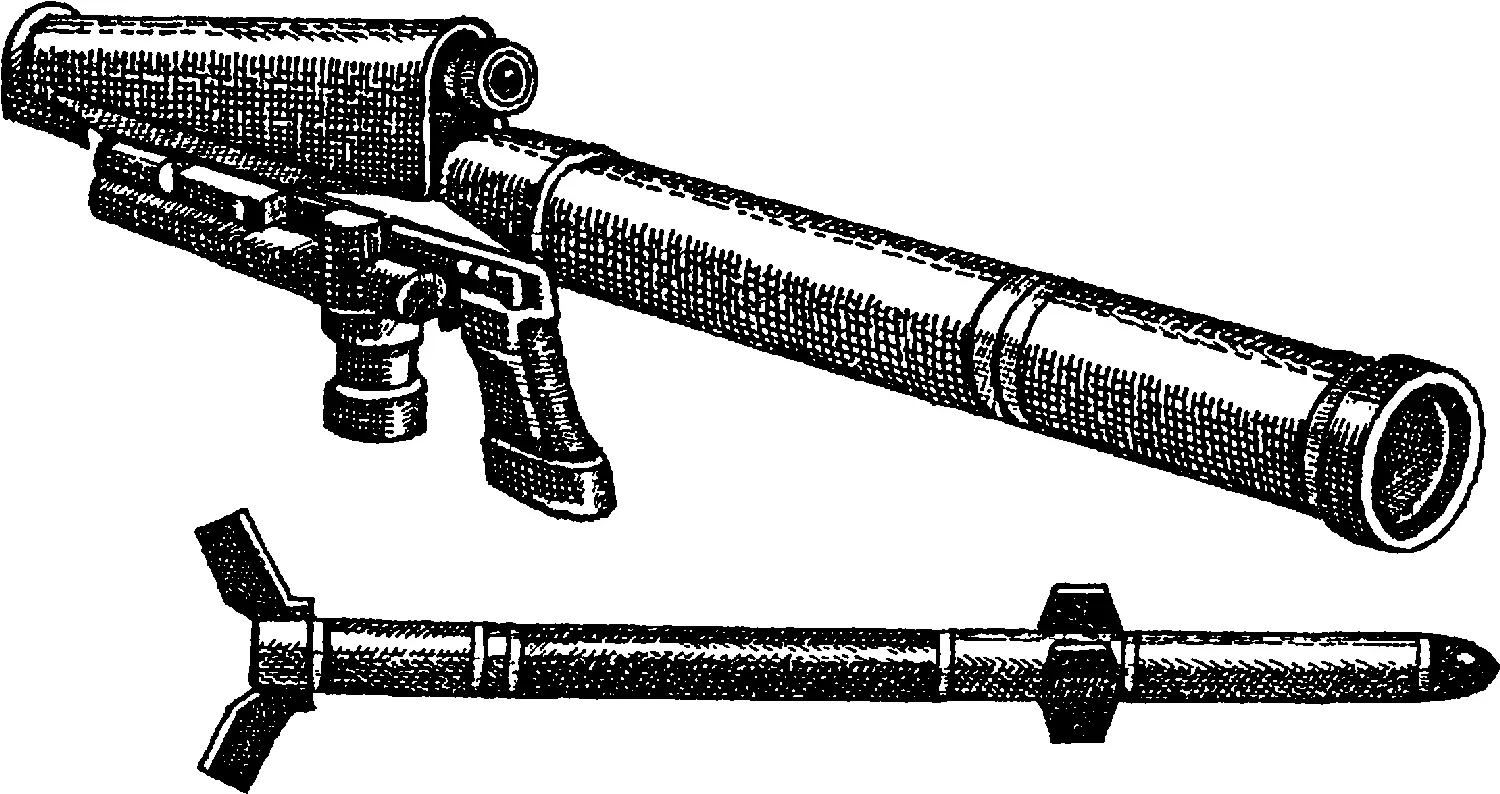

ПЗРК "Ред–Ай" 215

Комплекс предназначен для поражения низко летящих воздушных целей в условиях хорошей видимости. Стрелять рекомендовалось вслед летящей цели, поскольку при этом вероятность захвата цели головкой самонаведения и точность попадания была выше, чем при стрельбе "в лоб". На встречных курсах куда легче разминуться, в особенности если цель предпримет резкий противоракетный маневр.

Длина одноступенчатой ракеты – 1206 мм, диаметр – 70 мм, а вес – 8,2 кг. В корпусе ракеты помещалось два твердотопливных двигателя – стартовый и маршевый, а также боеголовка. Дальность поражения цели – до 3,5 км, высота – 2,5 км.

ПЗРК "Стингер", разработанный сотрудниками фирмы "Дженерал дайнэмикс" был принят на вооружение в 1979 году и поныне используется в армиях более чем 20 стран мира.

По своей конструкции "Стингер" представлял по существу дальнейшую модификацию "Ред Ай", поскольку и был предназначен для его замены.

Всего было разработано три различных модификации "Стингера", отличающиеся в основном головками самонаведения зенитных управляемых ракет (ЗУР). Так, ЗУР FIM–92A комплекса "Стингер–А" имеет обычную инфракрасную головку самонаведения, ориентирующуюся обычно на сопла самолетных двигателей. ЗУР FIM–92B комплекса "Стингер–POST" имеет усовершенствованную головку самонаведения и работает в двух диапазонах волн (инфракрасном и ультрафиолетовом). В последнем случае ракета может наводиться просто по темному контуру самолета в светлом небе. И наконец, ЗУР FIM–92C комплекса "Стингер–RMP" имеет не только головку самонаведения, работающую в двух диапазонах волн, но и дополнительно снабжена бортовым компьютером, позволяющем отфильтровывать помехи наведения, устанавливаемые противником.

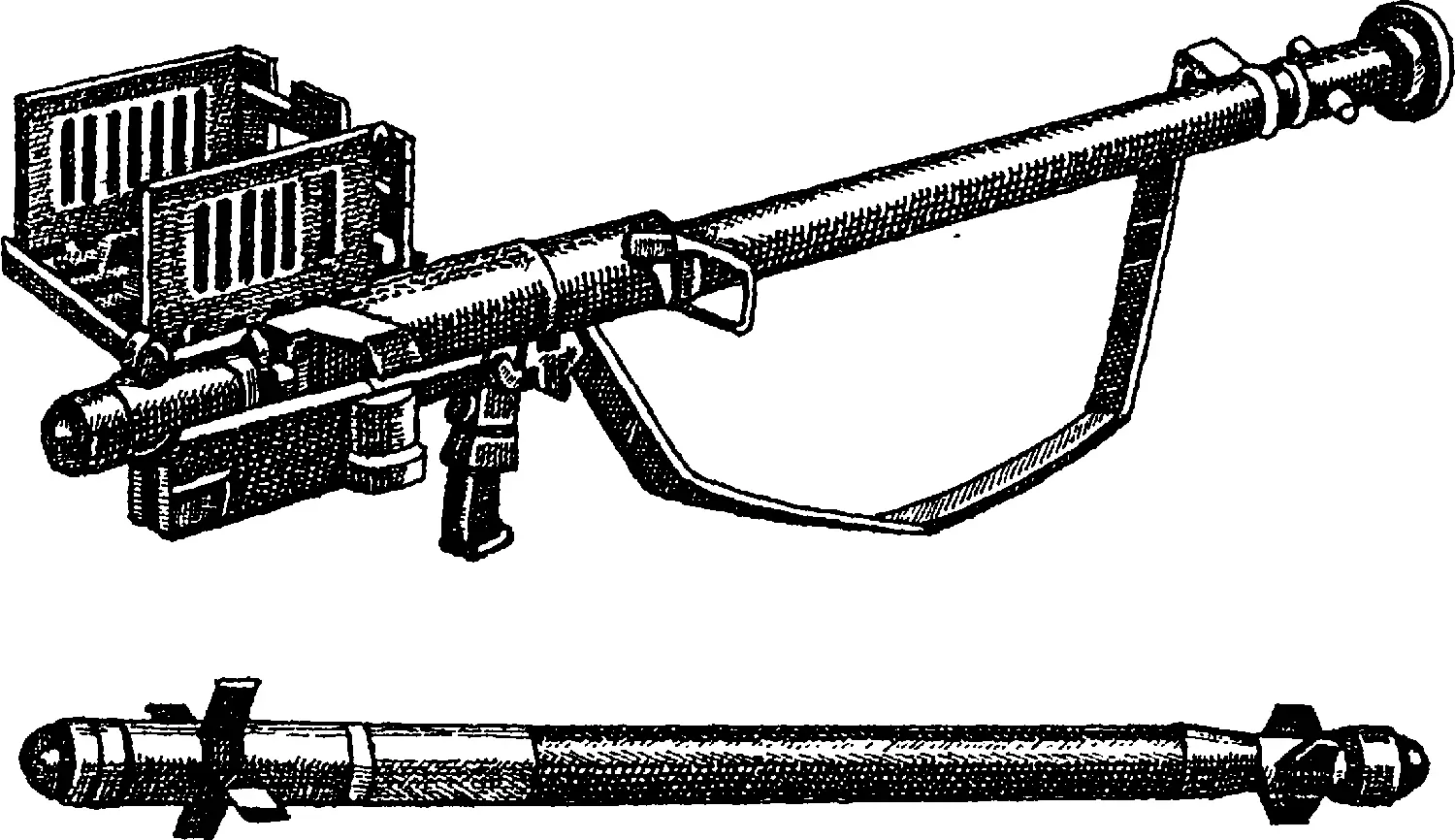

ПЗРК–"Стингер"

Кроме того, ракета имеет схему задержки подрыва, обеспечивающую срабатывщгае внутри фюзеляжа самолета или вертолета, а также систему самоликвидации, которая взрывает ракету через 17 с после того, как она промахнется мимо цели.

Боевой расчет ПЗРК "Стингер" состоит из двух человек – командира и оператора пуска.
