Основное вооружение вертолета ЕН–101 в противолодочном варианте не только торпеды и противокорабельные ракеты, но и глубинные бомбы. Для обнаружения подлодок используется радар, опускаемая гидроакустическая станция и сбрасываемые радиогидроакустические буи.

Ударный вертолет РАН–2/НАС/НАР "Тигр" совместной разработки специалистов Франции и Германии имеет два варианта: противотанковый и огневой поддержки. Аббревиатуры РАН–2 и НАС обозначают противотанковый вертолет, а НАР – вертолет огневой поддержки.

Машина способна летать днем и ночью, в сложных метеоусловиях, имеет высокие показатели маневренности, живучести и хорошие эксплуатационные качества. При конструировании разработчики старались добиться минимальной заметности в видимом, радиолокационном и инфракрасном диапазонах. Поэтому вертолет имеет узкий фюзеляж (его ширина в районе кабины – 1,1м). Камуфляжная раскраска обеспечивает хорошую маскировку.

Прицел размещен над втулкой несущего винта, что позволяет экипажу использовать естественные укрытия. Сопла двигателей для уменьшения инфракрасного излучения оборудованы устройствами смешивания выхлопных газов с холодным воздухом. В конструкции машины применены также некоторые другие элементы технологии "стелс".

Электронная система управления обеспечивает контроль работы оборудования и поиск неисправностей.

Отличие вертолетов РАН–2/НАС и НАР главным образом в системе вооружения. Вертолет может нести до восьми противотанковых ракет, а в многоцелевом варианте предусматривается использование четырех управляемых ракет, 44 неуправляемых и подвижной 30–миллиметровой авиапушки.

"Идеальный вертолет можно увидеть разве что в фантастическом фильме про вертолет "Голубой гром", – считает Михаэль Штефан, занимающийся в немецкой компании "Еврокоптер Дойчланд" перспективными исследованиями. – На экране мы видим его бесшумным, всепогодным, позволяющим пилотам знать обо всем, что происходит вокруг"...

Конечно, такая машина не скоро будет запущена в серию, но приблизиться к подобному идеалу конструкторы стараются. Скажем, специалисты "Еврокоптер Дойчланд" стремятся, чтобы уровень наружного шума был как можно ниже. Ставка делается на новые профили, необычную геометрию лопастей несущих винтов, варьирование частоты их вращения. Предлагается также постоянно регулировать угол атаки каждой отдельной лопасти, используя для этого так называемые "думающие щитки". Кроме того, хвостовые винты предполагается расположить в кольцевых каналах и частично прикрыть обшивкой. Кстати, по мнению специалистов, на таком винте должно быть нечетное количество лопастей, например 5.

Чтобы вертолеты могли действовать в любых погодных условиях, нужны надежные навигационные системы на базе глобальной спутниковой связи, а также радарные и тепловизионные сенсоры.

Кроме обычных радаров, машины оснащаются лазерными навигационными системами, поэтому даже в плохую погоду летчик может более чем за 300 м обнаружить, например, кабель диаметром всего 10 мм.

Тем не менее вертолет пока заметно уступает самолету в скорости и высоте полета, экономичности двигателей. Одни специалисты полагают, что выход – в дальнейшем совершенствовании всех систем. Другие считают, что лучше вообще отказаться от вертолетов, перейти к другим, более современным типам летательных аппаратов, например конвертопланам.

Так, недавно начал совершать регулярные полеты "гибридный" летательный аппарат американского производства "Оспрей" V–22 (подробнее о нем см. ниже). В этой машине конструкторы попытались объединить лучшие черты вертолета и самолета. Моторные гондолы с воздушными винтами, расположенные на концах крыльев, могут поворачиваться. Когда "Оспрей" стоит на земле, они расположены горизонтально и обеспечивают вертикальный взлет без разгона. После того как аппарат набрал высоту, гондолы меняют положение, и винты располагаются "по–самолетному", увлекая машину вперед.

Казалось бы, все просто. Однако на практике выяснилось, что режим конвертации – перехода из одного состояния в другое – весьма сложен. Летательный аппарат в этот момент становится неустойчивым. Поэтому пришлось разрабатывать специальную компьютерную программу, принимать особые меры, чтобы конвертоплан в этот момент не "посыпался" вниз.

К тому же конструкция "Оспрея" получилась весьма сложной, а значит, не очень надежной. Поэтому, хотя V–22 и получил путевку в небо, конструкторы не намерены останавливаться на достигнутом и разрабатывают все новые "гибриды".

Недавно в зарубежной печати появились рисунки летательных аппаратов нового поколения. Вот, например, "Х–Винг" из семейства ротокрылов. При взлете его ротор вращается как у вертолета, увлекая аппарат в небо. А когда высота набрана, ротор останавливается, превращаясь в оригинальное Х–образное крыло.

"Такая машина сможет развивать скорость порядка 450–500 км/ч и будет расходовать меньше горючего, чем нынешние вертолеты", – считает Артур Линден, сотрудник всемирно известной фирмы "Сикорский", где создают ротокрылы.

Проект нового летательного аппарата "Ротокрафт" представил и американский инженер Генц Герхард. Вот как описала машину газета "Нью–Йорк Таймс": "Ротокрафт" выглядит так, будто кто–то приделал к современному самолету гребные колеса от парохода, что плавал некогда по Миссисипи"... Вращение плиц–лопастей на колесах создает подъемную силу аппарата. Меняя скорость вращения колеса и угол атаки каждой лопасти, можно обеспечить подъем, движение вперед или то и другое одновременно.

14 октября 1947 года американский пилот–испытатель Чарлз Игер стал первым человеком, преодолевшим звуковой барьер на самолете–истребителе "Белл–XI". С той поры заветная отметка 1000 км/ч не дает покоя вертолетчикам. Возможно, с этой задачей удастся справиться летательному аппарату новой модели – гибриду геликоптера и турбореактивного самолета, к испытаниям которого приступила фирма "Сикорский".

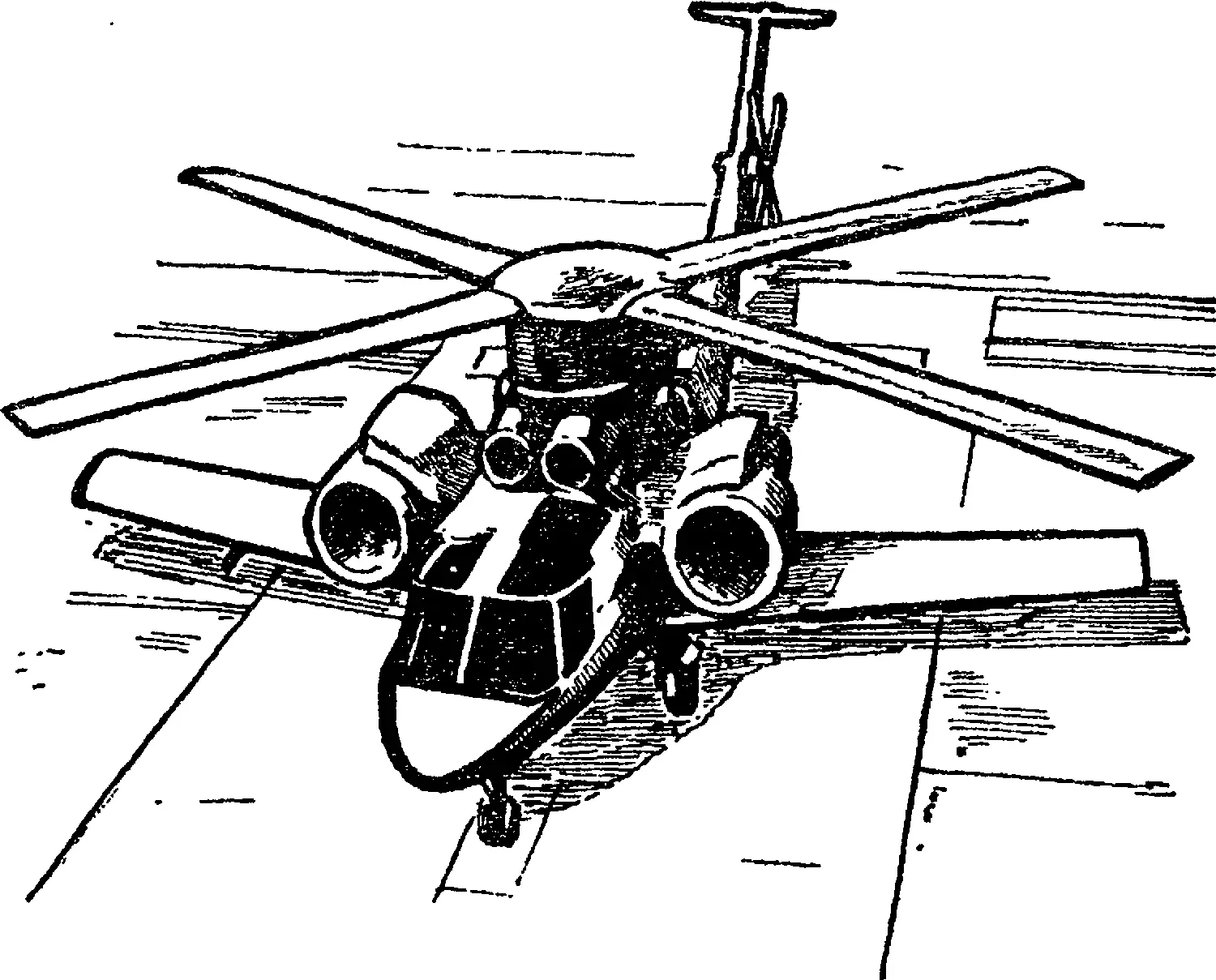

Перспективный вертолет фирмы "Сикорский" с фиксируемым в полете Х–крылом

Их аппарат типа "Х–крыло" поднимается вертикально вверх за счет вращения... крыла. А для создания горизонтальной тяги используются два турбореактивных двигателя. До скорости 370 км/ч вращающееся крыло способно поддерживать аппарат в воздухе. Но при более высоких скоростях воздушный поток начинает срываться с лопастей и подъемная сила падает. Потому крыло фиксируется, и ротор преобразуется в Х–образное крыло. В таком виде аппарат может развивать скорость не менее 800 км/ч.
