Американцы, правда, обошли нас в другом. В 1983 году фирмами "Белл" и "Боинг" была начата совместная разработка многоцелевого самолета с вертикальным взлетом и посадкой V–22 "Оспрей", о котором мы уже упоминали ранее. Предусматривалось создание трех основных его вариантов: транспортно–десантного MV–22, поисково–спасательного HV–22 и CV–22 для спецназа.

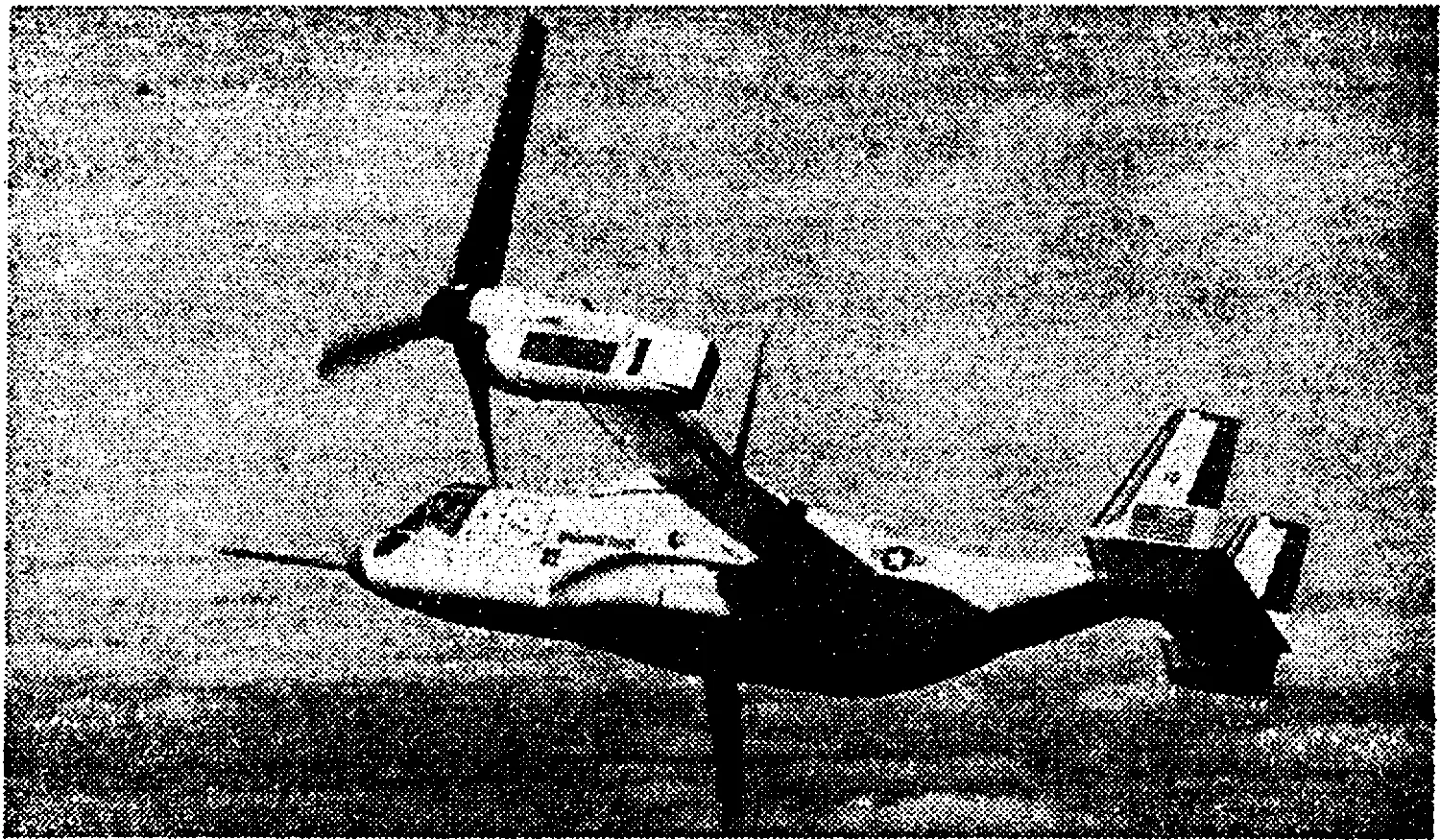

Самолет с изменяемым положением винтов V–22 "Оспрей"

Основная особенность "Оспрея" – установка двигателей в поворотных гондолах на концах крыла, благодаря чему он может взлетать, садиться и зависать в воздухе подобно вертолету, а горизонтальный полет выполнять как обычный самолет.

В качестве силовой установки самолета используются два двигателя фирмы "Аллисон" мощностью по 4470 кВт, оснащенные цифровой электронной системой регулирования. В самолетном режиме воздушные винты вращаются со скоростью, составляющей 85% максимальной, что обеспечивает малошумность при полете.

Трехпластные винты диаметром 11,58 м каждый сделаны из стекловолокна. Чтобы избежать крена самолета при отказе одного из двигателей, впервые в практике самолетостроения они соединены общим приводным валом, который проходит внутри крыла.

Для флота особенно удобно то, что самолет складывается автоматически за 1,5 мин с помощью гидравлического и электрического приводов.

Бортовое оборудование включает автоматизированную систему управления полетом, многофункциональный радиолокатор, две бортовые ЭВМ, радионавигационное устройство, системы предупреждения о радиолокационном и инфракрасном облучении, нашлемные устройства отображения, две радиостанции, объединенную систему управления оружием и систему дозаправки топливом в воздухе.

Вооружить "Оспрей" собираются в зависимости от назначения данной конкретной машины пушками, ракетами или противолодочным оружием. В частности, противолодочный вариант V–22 предполагается оснастить управляемыми ракетами класса "воздух–воздух", торпедами и противокорабельными ракетами типа "Гарпун".

На взлете и посадке этот беспилотный палубный разведчик выглядит странно. Посмотрите на иллюстрацию: его фюзеляж как бы переламывается пополам, отчего крыло и двигатель с воздушным винтом оказываются обращенными вверх. Для чего это нужно? Французские конструкторы пытаются таким образом решить проблемы посадки и взлета самолета с короткой корабельной палубы.

Крыло на "Мервеле" прикреплено не жестко, как в обычном летательном аппарате, а может легко поворачиваться вокруг поперечной оси. Что это дает? В самолете традиционной схемы маневр по высоте производят, изменяя рулями угол атаки (между плоскостью крыла и основным направлением набегающего воздушного потока). При этом подъемная сила крыла либо увеличивается, и тогда машина набирает высоту, либо уменьшается, и тогда она планирует или пикирует.

Однако беспредельно увеличивать угол атаки нельзя. Если он превысит некий порог, произойдет срыв воздушного потока с крыла, подъемная сила упадет и самолет перейдет в штопор. Точно такая же опасность возникает и при резких сменах направления воздушного потока.

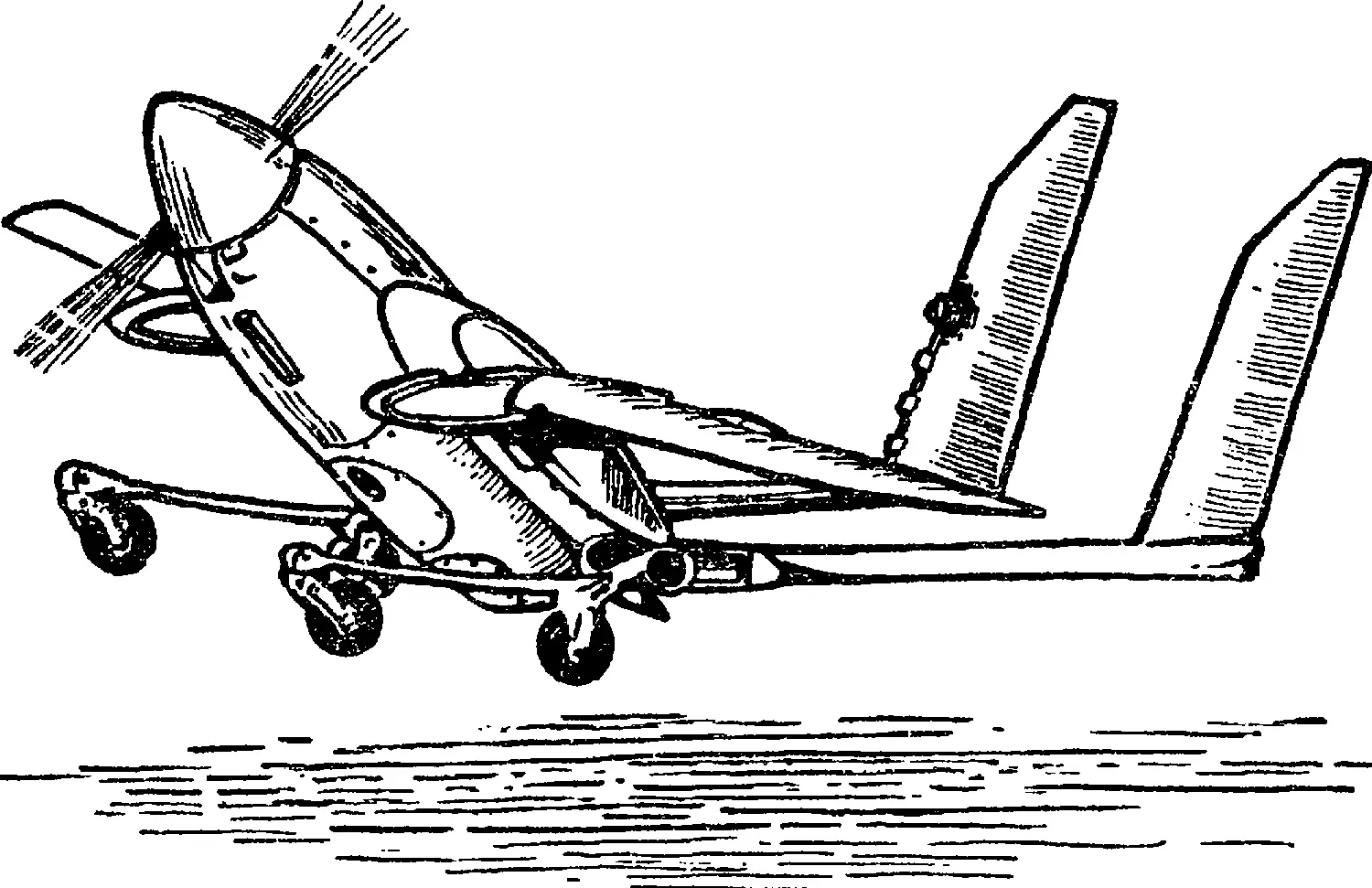

"Мервель" в полете

А вот "свободное крыло" способно сохранить угол атаки неизменным при любых атмосферных возмущениях. Оно крепится к фюзеляжу на оси, вынесенной перед его аэродинамическим центром (точкой приложения подъемной силы). Для достижения баланса на передней кромке располагают противовес. В итоге на воздушном "ухабе" крыло покачивается, поворачиваясь вокруг оси, но сохраняя при этом постоянство подъемной силы.

Однако как взлететь при таком постоянстве, как поменять высоту? Конструкторы применили техническую хитрость: для подъема и спуска аппарата изменяют ориентацию части фюзеляжа, несущей воздушный винт. Так что наряду со "свободным крылом" новый самолет получил еще и "качающийся корпус".

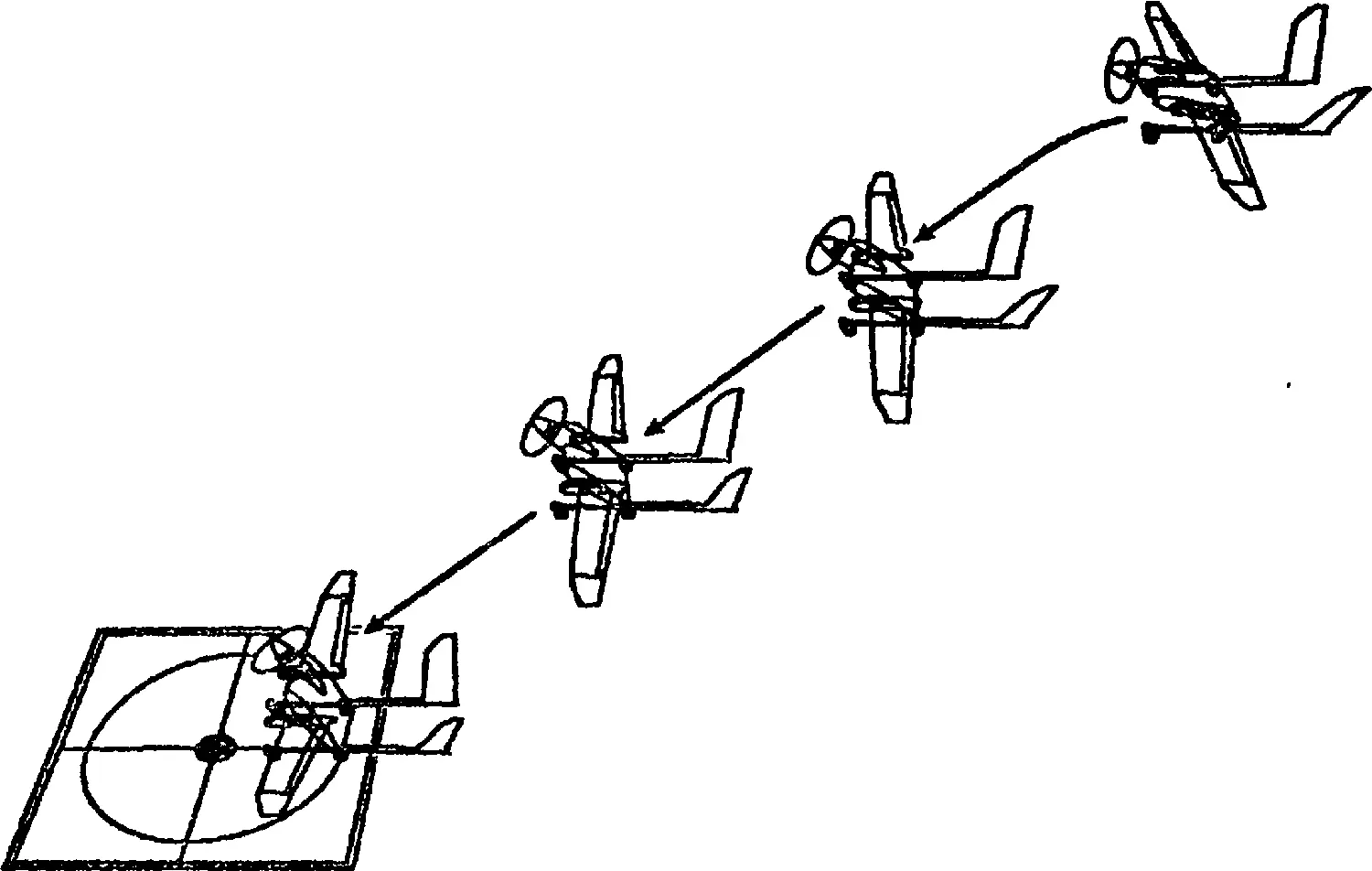

Схема посадки беспилотного палубного разведчика на палубу авианосца

Впервые подобная аэродинамическая схема испытана американскими конструкторами. Несколько лет назад они попытались использовать ее при создании легкого туристического самолета. Однако летать на машине, которая складывается подобно перочинному ножу, охотников пока мало. Поэтому схему в настоящее время "обкатывают" на беспилотном летательном аппарате.

Первыми результатами летных испытаний "Мервеля" и конструкторы, и заказчики остались довольны. Машина, которая весит всего 146 кг и имеет мотор мощностью 50 л.с. (36,8 кВт), способна нести до 23 кг теле– и фотоаппаратуры, развивает скорость до 100 км/ч и может находиться в воздухе 3,5 часа.

Над созданием самолетов нового поколения для палубной авиации работают и в нашей стране. В частности, сотрудниками МАИ предложен проект самолета вертикального взлета и посадки (СВВП), который сможет базироваться не только на авианосце, но даже на легком крейсере. Конструкторы задались идеей "вписать" машину в параллелепипед 18x6x4 м.

Именно такие размеры имеет типовой подъемник современного авианесущего крейсера, в котором и должен разместиться новый летательный аппарат, компактно сложенный.

Для этого пришлось сделать откидными обтекатели бортовых радаров, хитро сложить консоли крыла (они откидываются вверх не целиком, а еще и перегибаясь пополам), отказаться от хвостового оперения, применить шасси велосипедного типа, колеса которого размещаются в фюзеляже, А главное, конструкторы сумели по–новому решить проблему взлета и посадки самолета, его управляемости.

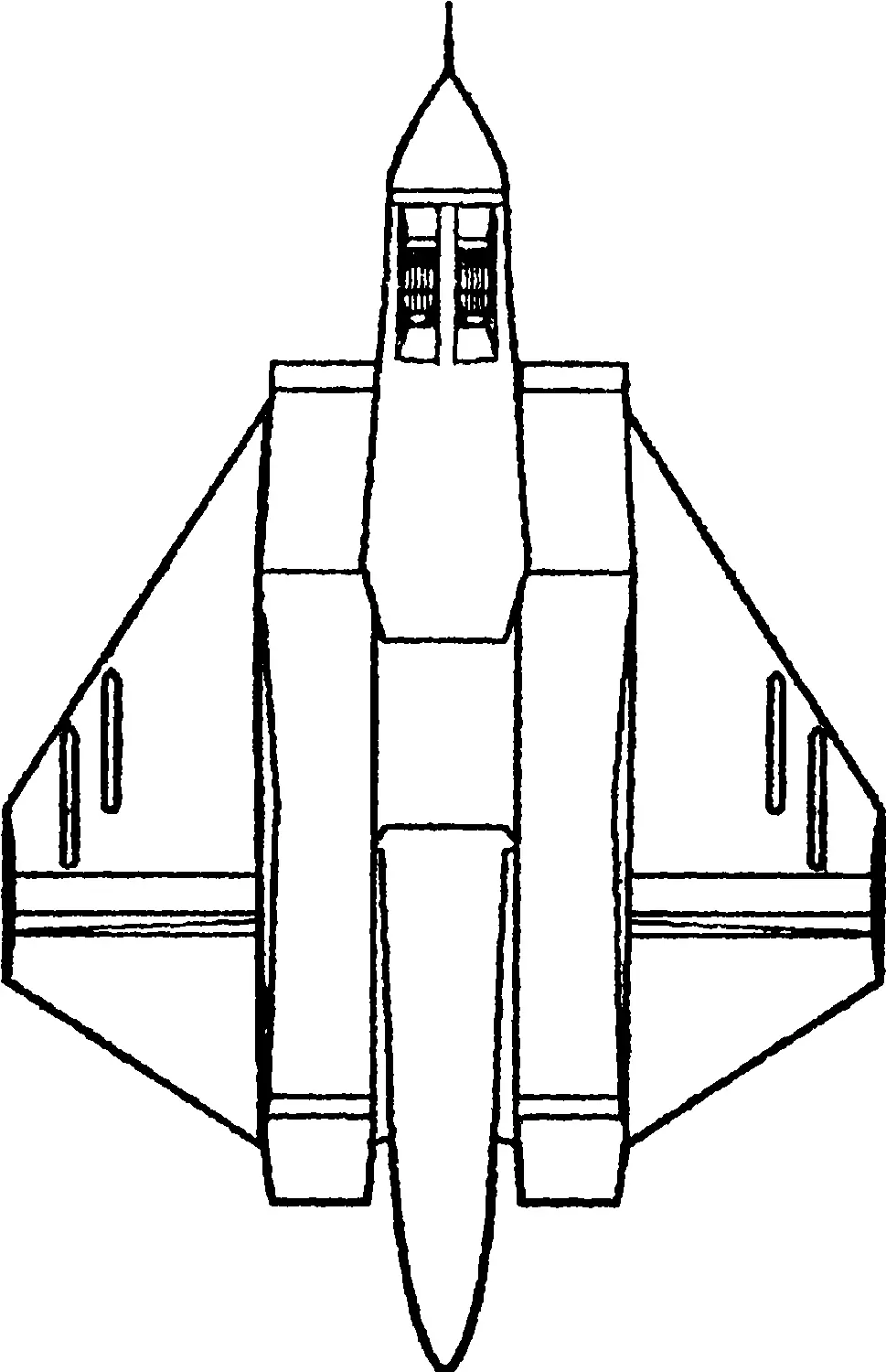

Внешний вид российского перспективного СВВП

До сих пор считалось, что вертикальный нзлет очень расточителен – двигательная установка тратит уйму топлива. Машина же при отом весьма неустойчива. В новом СВВП эта проблема решена. Подробностей конструкторы не раскрывают, это их ноу–хау.

По их словам, новшество позволяет создать палубный истребитель невиданных летных качеств – он сможет развивать скорость до 2650 км/ч и подниматься на высоту более 11 км. К сожалению, пока машина "летает" лишь в недрах компьютера – не хватает средств для продолжения работ.
