БСЭ - Большая Советская энциклопедия (ВА)

Ва'нна(от нем. Wanne), сосуд, содержащий жидкую среду (воду, раствор, расплав), а также аппарат, основной частью которого является такой сосуд. Различают В. нагревательные для термической обработки деталей в жидкой среде; гальванические (электролитические) для осуществления электролитических процессов (см. Электролизёры ). Термином «В.» называют также расплавленное содержимое некоторых печей (например, стекловаренных), растворы красок для тканей. В. в сантехнике см. Санитарные приборы .

Ва'нная печьнагревательная, печь для нагрева материалов в жидкой среде. В. п. применяются в термических цехах для нагрева металлических деталей под закалку, отпуск, нормализацию, обжиг, цианирование, цементацию, а также для патентирования проволоки и ленты.

Наиболее употребительные среды: для нагрева от 700 до 1300°С — хлористые и углекислые соли, от 160 до 500°С — азотнокислые соли, до 250°С — масла; применяют также расплавленные металлы (свинец, сплавы свинца с оловом и силумин).

Преимуществом нагрева в жидких средах по сравнению с нагревом в обычных печах являются быстрота и равномерность нагрева, отсутствие окисления поверхности деталей.

В. п. подразделяются на пламенные и электрические. Пламенная В. п. ( рис. 1 ) имеет тигель из жароупорной стали с толщиной стенки 15—30 мм . Обогревается тигель пламенем от форсунки или горелки.

Электрические В. п. бывают двух типов — с генерацией тепла в нагревательных элементах (например, проволочного или ленточного типа), расположенных вне ванны (В. п. с внешним обогревом тигля), и с генерацией тепла в самой жидкой среде путём подвода тока с помощью электродов (В. п. с внутренним обогревом). Встречаются также В. п. с внутренним обогревом трубчатыми нагревательными элементами, располагаемыми внутри футерованного тигля. Электрические В. п. с внешним обогревом по конструкции (кроме устройств для обогрева тигля) аналогичны пламенным В. п.

Наиболее широкое распространение в промышленности получили одно- и трёхфазные электродно-соляные В. п. ( рис. 2 ), в которых нагревателем является расплавленная соль, загружаемая в рабочую камеру (круглого, прямоугольного или шестиугольного сечения), выложенную из фасонного шамотного кирпича, или в тигель из жароупорной стали. Электрический ток напряжением 6—24 в через массивные стальные электроды подводится непосредственно к соли. Наиболее совершенны электродные В. п. с опущенными электродами. Электрический ток, проходя через соль, вызывает энергичное перемешивание расплавленной соли и обеспечивает равномерность температуры ванны. Электродные В. п. применяются для нагрева до температуры от 40 до 1300°С. Мощность электродных печей 20—100 квт , производительность 30—200 кг/ч .

Лит.: Рустем С. Л., Оборудование и проектирование термических цехов, М., 1962; Крылов П. А., Электрические соляные печи и ванны, М. — Л., 1962.

В. А. Морозов.

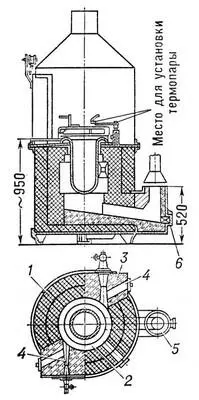

Рис. 1. Пламенная ванная печь: 1 — изоляционный кирпич; 2 — камера горения; 3 — огнеупорная набивка; 4 — форсунка или горелка; 5 — дымовой канал; 6 — отверстие для стока жидкости в случае прогара тигля.

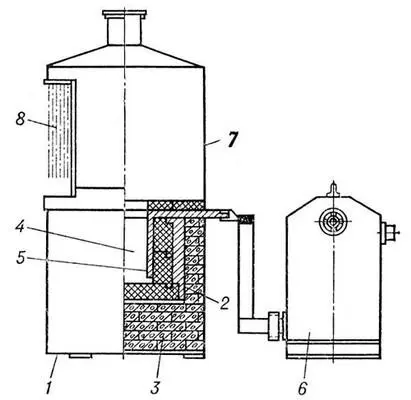

Рис. 2. Электродно-соляная ванная печь: 1 — металлический каркас; 2 — предохранительный кожух; 3 — теплоизоляционный кирпич; 4 — рабочее пространство; 5 — стальные плоские электроды; 6 — трансформатор; 7 — колпак; 8 — цепная занавеска для защиты персонала от брызг.

Ва'нне-Э'йкель(Wanne-Eickel), город в ФРГ, в земле Северная Рейн-Вестфалия. 100,5 тыс. жителей. (1969). Транспортный узел и промышленный центр в Руре. Порт на канале Рейн-Херне (грузооборот свыше 2,5 млн. т в год). Добыча угля; химическая, металлургическая, машиностроительная промышленность. Образован в 1925 в результате слияния гг. Ванне и Эйкель.

Ва'нниковБорис Львович [26.8(7.9).1897, Баку, — 22.2.1962, Москва], советский партийный и государственный деятель, генерал-полковник инженерно-артиллерийской службы. Трижды Герой Социалистического Труда (1942, 1949, 1954) — за заслуги в развитии оборонной промышленности и машиностроения. Родился в семье рабочего. Член КПСС с 1919. Участник Гражданской войны на Кавказе. С 1920 на ответственной работе в Наркомате РКИ СССР, одновременно учился в МВТУ им. Баумана. С 1926 директор машиностроительных заводов — Тульского, Пермского. С 1937 заместитель наркома оборонной промышленности СССР, с 1939 нарком, а с июня 1941 заместитель наркома вооружения СССР. Б 1942—46 нарком боеприпасов СССР. С 1946 на ответственной работе в Совете Министров СССР по руководству оборонной промышленностью. В 1953—58 первый заместитель министра среднего машиностроения СССР. На 19—20-м съездах партии избирался член ЦК КПСС. Депутат Верховного Совета СССР 2-го созыва. Дважды лауреат Государственной премии СССР (1951, 1953). Награжден 6 орденами Ленина, 2 др. орденами, а также медалями. Похоронен на Красной площади у Кремлёвской стены.

Б. Л. Ванников.

Ванно'вскийПетр Семенович [24.11(6.12).1822, Киев, — 16(29).2.1904, Петербург], русский генерал от инфантерии (1883). Участник Крымской войны 1853—56. Будучи с 1857 начальником Офицерской стрелковой школы, с 1861 — Павловского кадетского корпуса (с 1863 военного училища), внедрял бессмысленную муштру и суровые наказания. Во время русско-турецкой войны 1877—78 был начальником штаба Рущукского отряда, которым командовал наследник — будущий император Александр III. В мае — декабре 1881 управляющий военным министерством, в 1882—97 военный министр, проводил реакционную политику; властность и грубость В. обусловили его крайнюю непопулярность в армии. С 1898 В. — член Государственного совета. В 1899 руководил расследованием студенческих волнений. В марте 1901 назначен министром народного просвещения и пытался провести реорганизацию высших учебных заведений в реакционном духе; проводившаяся одновременно В. лицемерная политика «сердечного попечения о школе» успеха не имела. В апреле 1902 вышел в отставку.

Ва'нны(медицинские), лечебные или гигиенические процедуры, при которых тело целиком или частично погружается в воду или какую-либо др. среду. В зависимости от того, в какую среду погружается тело, различают В. водяные, грязевые (см. Грязелечение ), песочные, воздушные (см. Аэротерапия ) и т.д. Водяные В. применяют с гигиеническими и лечебно-профилактическими целями; эти В. могут быть: с постоянной температурой воды — холодные (ниже 20°С), прохладные (20—33°С), так называемые индифферентной температуры (34—36°С), тёплые (37—39°С), горячие (40°С и выше); с постепенно повышаемой температурой — местные и общие; контрастные — попеременное воздействие холодной (10—24°С) и горячей (38—42°С) водой. Кроме того, в лечебной практике пользуются комбинированными В., при которых действие общей В. сочетают с действием др. физических факторов (электричество, вибрация, направленный воздушный поток, массаж и др.). По составу В. различают: пресные, минеральные (сероводородные, хлоридно-натриевые, йодо-бромные, шлаковые), газовые (углекислые, кислородные, азотные, жемчужные), радоновые (см. Альфа-терапия ), ароматические (хвойные, шалфейные, скипидарные, горчичные), лекарственные (с марганцовокислым калием, содой, крахмалом и пр.); по продолжительности — короткие (1—5 мин ), обычной длительности (10—12—15 мин ), длительности, несколько большей, чем обычная (20—30 мин ), и длительные (несколько часов).
