Фрикати'вные согла'сные(от лат. frico — тру), щелинные согласные, спиранты; шумные согласные, характеризующиеся турбулентным шумом, возникающим при проходе воздуха через щель между неплотно сведёнными органами артикуляции. От смычных согласных, у которых проход воздуха через ртовый резонатор полностью закрыт, Ф. с. в акустическом плане отличаются тем, что смычные имеют резкий приступ, а Ф. с. — ровный, постепенный. Различаются срединные Ф. с. (см. все рус. Ф. с.: [ф], [с], [ш], [х], и соответствующие звонкие — воздух проходит в центре рта) и боковые Ф. с., с преградой в центре рта и проходом воздуха сбоку (например, [f] в ряде языков Кавказа и американских индейцев). Срединные по форме щели разделяются на круглощелинные (например, русский или английский [s]) и плоскощелинные Ф. с. (например, английское [q], русское, английское [f]).

Фрикцио'нная му'фта,муфта, передающая вращающий момент с помощью трения; см. в ст. Муфта .

Фрикцио'нная переда'ча(от лат. frictio, родительный падеж frictionis — трение), механическая передача , в которой движение передаётся или преобразовывается с помощью сил трения между телами качения — цилиндрами, конусами и т.д., прижимаемыми друг к другу. Ф. п. применяют для передачи движения между валами с параллельными ( рис. , а) и пересекающимися осями, для преобразования вращательного движения в винтовое ( рис. , б) и вращательного в поступательное ( рис. , в). Ф. п. выполняют с постоянным и переменным передаточным отношением . Достоинства Ф. п.: простота изготовления тел качения, равномерность вращения, возможность бесступенчатого регулирования частоты вращения. Недостатки: большие нагрузки на валы и опоры, необходимость нажимных устройств для прижатия тел качения друг к другу, отсутствие жёсткой кинематической связи. Ф. п. с постоянным передаточным отношением применяют в приборах, т.к. создание небольших потребных сил сжатия тел качения не вызывает трудностей. Широко распространены передачи колесо — рельс и колесо — дорожное полотно в самоходном транспорте ( рис. , г). В машиностроении чаще всего применяют Ф. п. с переменным передаточным отношением для бесступенчатого регулирования скорости — бесступенчатые Ф. п. По форме основного тела качения (у которого меняется радиус качения) бесступенчатые Ф. п. делят на дисковые (лобовые), конусные, шаровые и торовые (см. Бесступенчатая передача ).

Ф. п. выполняют для мощностей от ничтожно малых значений (в приборах) до сотен квт , обычно до 20 квт . Передаточное отношение в силовых передачах до 1/ 7, при разгруженных валах до 1/ 15, в ручных передачах приборов до 1/ 25. Наибольший диапазон регулирования простых бесступенчатых Ф. п. (с двумя телами качения) до 5, сдвоенных (с промежуточными телами качения) до 15, обычно 4—8. Прижатие тел качения в простых Ф. п. осуществляется постоянной силой, в более сложных — силой, возрастающей с ростом передаваемого момента благодаря клиновому механизму самозатягивания. Форму тел качения выбирают из условия уменьшения или устранения скольжения, зависящего от разности линейных скоростей соприкасающихся тел.

Пары качения изготовляют из закалённых до высокой твёрдости сталей для передач, преимущественно работающих в масле (требуют высокой точности изготовления); из стали и пластмассы (текстолит или специальные фрикционные пластмассы) — для передач, работающих всухую.

Лит.: Пронин Б. А., Ревков Г. А., Бесступенчатые клиноремённые и фрикционные передачи (вариаторы), 2 изд., М., 1967; Решетов Д. Н., Детали машин, 3 изд., М., 1974.

Д. Н. Решетов.

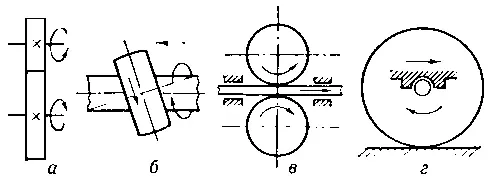

Фрикционные передачи с постоянным передаточным отношением: а — с параллельными осями для передачи вращательного движения; б — для преобразования вращательного движения в винтовое; в и г — для преобразования вращательного движения в поступательное.

Фрикцио'нные материа'лы,материалы, применяемые для изготовления деталей, работающих в условиях трения скольжения, и имеющие большой коэффициент трения. Они характеризуются высокой фрикционной теплостойкостью (т. е. способностью сохранять коэффициент трения и износоустойчивость в широком диапазоне температур), низкой способностью к адгезии (т.к. они не должны при трении схватываться, т. е. как бы «прилипать» друг к другу), высокой теплопроводностью и теплоёмкостью, хорошей устойчивостью против теплового удара, возникающего в результате интенсивного выделения тепла в процессе трения. К Ф. м. предъявляются также требования по коррозионной стойкости, прирабатываемости, технологичности, экономичности.

К металлическим Ф. м. относятся чугуны и стали некоторых марок. Для ж.-д. тормозных колодок, например, широко используется серый чугун. Чугуны не склонны к короблению, но при температурах свыше 400—600°С их коэффициент трения резко снижается (это ограничивает температурные условия использования чугунов). Для фрикционных муфт гусеничных машин применяются пары трения из сталей 40, 45, 65Г и др. Существенный недостаток стальных пар трения — склонность к короблению и схватыванию при перегревах. В качестве Ф. м. металлы постепенно заменяются пластмассами.

Неметаллические Ф. м. изготовляются главным образом на асбестовой основе; связующим веществом служат каучуки, смолы и т.п. Пластмассовые материалы на каучуковом связующем имеют относительно высокий и устойчивый коэффициент трения до 220—250°С; они применяются для накладок автомобильных тормозов и колец сцеплений. Пластмассовые материалы на смоляном связующем имеют более высокую износоустойчивость, но несколько меньший коэффициент трения. Один из лучших материалов этой группы — ретинакс, в состав которого входят фенолоформальдегидная смола, барит, асбест и др. компоненты; он предназначен для использования в тормозных узлах с тяжёлым режимом эксплуатации, где температура на поверхности трения может достигать 1000°С (авиационные тормоза).

Спечённые Ф. м. (см. Спечённые материалы ) получили распространение в тяжелонагруженных тормозных устройствах и фрикционных муфтах, что определяется их высокими износоустойчивостью, коэффициентом трения, теплостойкостью, теплопроводностью и некоторыми др. свойствами. Проявлению хороших эксплуатационных свойств спечённых материалов в тяжёлых условиях работы способствуют входящие в их состав компоненты, одни из которых обеспечивают высокие износостойкость и коэффициент трения (карбиды и окислы металлов и т.д.), а другие — стабильность фрикционных свойств и отсутствие схватывания (графит, асбест барит, дисульфид молибдена и т.д.). Эти материалы служат для изготовления дисков, секторов, колодок методом спекания предварительно спрессованных заготовок из порошковых смесей. Для повышения прочности спечённых Ф. м. их изготовляют на стальной основе, соединение (сварка) с которой обычно достигается в процессе спекания. Наиболее широко применяются спечённые материалы на медной и железной основе. Ф. м. на медной основе, содержащие олово, графит, свинец и др. компоненты, при работе в масле имеют коэффициент трения от 0,08 до 0,12; а при сухом трении — от 0,17 до 0,25. Температурный предел их применения 300°С. Ф. м. на железной основе обладают по сравнению с материалами на медной основе большей прочностью, выдерживают большие удельные нагрузки и значительно более высокую температуру. Коэффициент трения для условий работы тормозов в зависимости от состава материала 0,2—0,4. В состав материала обычно входят медь, никель, хром, барит, асбест, графит, карбиды металлов и др. компоненты. Такие материалы допускают повышение температуры на поверхности трения до 1200°С, что особенно важно в тормозных устройствах.
