Устройство автоматики в значительной степени зависит от способа использования энергии пороховых газов. Современное А. о. можно разделить на следующие типы:

а) Системы оружия, в которых действие автоматики основано на использовании отдачи ствола. Эти системы имеют подвижный ствол, с которым во время выстрела прочно сцеплен затвор. Отход затвора и ствола под действием отдачи и возвращение под воздействием возвратных пружин обеспечивают автоматическое извлечение стреляной гильзы, досыл очередного патрона в патронник и запирание затвора. В этих системах различают системы с длинным ( рис. 1 ; например, у французского ручного пулемёта Шоша) и коротким ( рис. 2 ; например, у пистолета ТТ и станкового пулемёта Максима) ходом ствола.

б) Системы оружия, в которых действие автоматики основано на использовании отдачи затвора. В этих системах ствол закрепляется неподвижно, а затвор во время выстрела либо совершенно не сцеплен со стволом (свободный затвор — рис. 3 ; например, у пистолета-пулемёта Дегтярева образца 1940 и пистолета-пулемёта Шпагина образца 1941), либо сцеплен так, что расцепление (отпирание) происходит под действием давления пороховых газов на дно гильзы (полусвободный затвор — рис. 4 ; например, у английского пистолета-пулемёта Томпсона образца 1928).

в) Системы оружия, в которых действие автоматики основано на использовании отвода пороховых газов в специальную газовую камору, расположенную обычно в передней части ствола, куда через газоотводное отверстие в стволе поступают пороховые газы после того, как пуля минует это отверстие. В газовой каморе помещается подвижный поршень, с которым соединён шток затворной рамы ( рис. 5 ; например, у ручного пулемёта Дегтярева образца 1927 и автомата Калашникова) или стебля затвора ( рис. 6 ; например, у крупнокалиберного пулемёта Шпитального и Владимирова). Под давлением пороховых газов шток вместе с затвором или стеблем затвора перемещается назад, производя отпирание затвора и извлечение гильзы. Обратное движение подвижных частей и заряжание производятся действием возвратной пружины. Положительные качества автоматики этого типа определили её широкое применение в современных образцах автоматического оружия. Высокий режим огня А. о. вызывает весьма быстрое нагревание ствола, в связи с чем важную роль играет система его охлаждения. В первых образцах станковых пулемётов широко применялось водяное охлаждение, что нередко затрудняло их боевое применение при отсутствии воды, а также приводило к увеличению массы и габаритов. Современные пулемёты и другие виды А. о. в основном имеют воздушное охлаждение стволов. В единых пулемётах, используемых в качестве станковых и ручных, обеспечивается смена нагревшихся стволов в боевых условиях.

Лит.: Материальная часть стрелкового оружия, кн. 1–2, М., 1945—46; Благонравов А. А., Основания проектирования автоматического оружия, М., 1940; Горов Э. А., Гнатовский Н. И., Основания устройства автоматического оружия, Пенза, 1960.

П. И. Сироткин

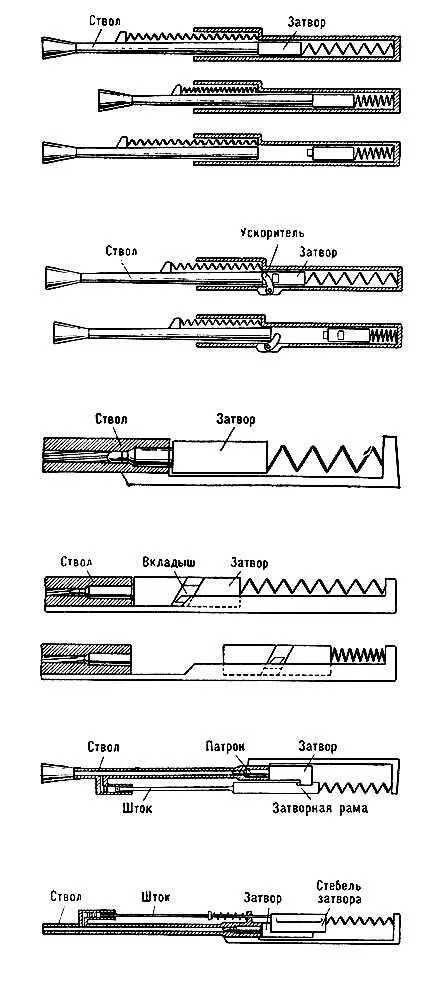

Рис. к ст. Автоматическое оружие.

Автомати'ческое повто'рное включе'ние(АПВ), быстрое автоматическое обратное включение в работу высоковольтных линий электропередачи и электрооборудования высокого напряжения после их автоматического отключения; одно из наиболее эффективных средств противоаварийной автоматики. Повышает надёжность электроснабжения потребителей и восстанавливает нормальный режим работы электрической системы. Во многих случаях после быстрого отключения участка электрической системы, на котором возникло короткое замыкание в результате кратковременного нарушения изоляции или пробоя воздушного промежутка, при последующей подаче напряжения повторное короткое замыкание не возникает.

А. п. в. выполняется с помощью автоматических устройств, воздействующих на высоковольтные выключатели после их аварийного автоматического отключения от релейной защиты. Многие из этих автоматических устройств обеспечивают А. п. в. при самопроизвольном отключении выключателей, например при сильных сотрясениях почвы во время близких взрывов, землетрясениях и т. п. Эффективность А. п. в. тем выше, чем быстрее следует оно за аварийным отключением, т. е. чем меньше время перерыва питания потребителей. Это время зависит от длительности цикла А. п. в. В электрических системах применяют однократное А. п. в. — с одним циклом, двукратное — при неуспешном первом цикле, и трёхкратное — с тремя последовательными циклами. Цикл А. п. в. — время от момента подачи сигнала на отключение до замыкания цепи главными контактами выключателя — состоит из времени отключения и включения выключателя и времени срабатывания устройства А. п. в. Длительность бестоковой паузы, когда потребитель не получает электроэнергию, выбирается такой, чтобы успело произойти восстановление изоляции (деионизация среды) в месте короткого замыкания, привод выключателя после отключения был бы готов к повторному включению, а выключатель к моменту замыкания его главных контактов восстановил способность к отключению поврежденной цепи в случае неуспешного А. п. в. Время деионизации зависит от среды, климатических условий и других факторов. Время восстановления отключающей способности выключателя определяется его конструкцией и количеством циклов А. п. в., предшествовавших данному. Обычно длительность 1-го цикла не превышает 0,5–1,5 сек, 2-го — от 10 до 15 сек, 3-го — от 60 до 120 сек.

Наиболее распространено однократное А. п. в., обеспечивающее на воздушных линиях высокого напряжения (110 кв и выше) до 86 %, а на кабельных линиях (3—10 кв) — до 55 % успешных включений. Двухкратное А. п. в. обеспечивает во втором цикле до 15 % успешных включений. Третий цикл увеличивает число успешных включений всего на 3–5 %. На линиях электропередачи высокого напряжения (от 110 до 500 кв ) применяется однофазовое А.п. в.; при этом выключатели должны иметь отдельные приводы на каждой фазе.

Применение А. п. в. экономически выгодно, т. к. стоимость устройств А. п. в. и их эксплуатации несравнимо меньше ущерба из-за перерыва в подаче электроэнергии.

Лит.: Соловьев И. И., Автоматизация энергетических систем, 2 изд., М. — Л., 1956; Барзам А. Б., Системная автоматика, 2 изд., М. — Л., 1964.

М. И. Царев.

Автомати'ческое регули'рование возбужде'ния(АРВ), процесс изменения по заданным условиям тока возбуждения электрических машин. Осуществляется на синхронных генераторах, мощных синхронных двигателях, синхронных компенсаторах, на генераторах и двигателях постоянного тока и на других специальных электрических машинах изменением напряжения на обмотке возбуждения. При этом изменяется сила тока возбуждения электрической машины и, как следствие, основной магнитный поток и эдс в обмотках якоря. АРВ синхронных генераторов осуществляется в основном с целью обеспечения заданного напряжения в электрической сети, а также для повышения устойчивости их параллельной работы на общую сеть. АРВ широко применяется в электроприводе постоянного тока для поддержания постоянства частоты вращения рабочего органа машины путём воздействия на ток возбуждения двигателя или питающего генератора.
