Современные четырёхтактные ПДВС ( рис. 1, 2 ) состоят из блока цилиндров, выполняемого обычно вместе с картером, головки цилиндров, поршней с уплотнителями и маслосбрасывающими кольцами, шатунов, коленчатого вала, маховика, распределительного (кулачкового) вала, впускных и выпускных клапанов с пружинами, деталей привода клапанов (коромысла, толкатели), передачи, связывающей коленчатый вал с распределительным валом, запальных свечей или топливных форсунок и др. Они оборудуются радиатором и вентилятором системы охлаждения, насосами для принудительной циркуляции смазочного масла и охлаждающей жидкости и для подачи топлива из бака, а также топливными, масляными и воздушными фильтрами, пусковым стартёром, трубопроводами для воздуха, газа, топлива, масла и охлаждающей жидкости, автоматами, управляющими частотой вращения коленчатого вала и температурой охлаждающей жидкости и горючей смеси.

Мощность современных (1968) карбюраторных ПДВС легковых автомобилей 15—310 квт (20—425 л. с. ), рабочий объём цилиндров от 0,35 до 7,6 л , степень сжатия 7—11, максимальная частота вращения коленчатого вала 4000–6000 об/мин, литровая мощность 22–50 квт/л (30–70 л. с./л ), удельная масса 1,1–4 кг/квт (0,8–3 кг/л. с. ) и минимальный удельный расход топлива до 270 г/(квт · ч ) [200 г./ ( л. с. · ч )], срок службы до первого капитального ремонта соответствует пробегу автомобиля в 75—150 тыс. км и более; у ПДВС спортивных и гоночных автомобилей частота вращения коленчатого вала достигает 10000—12000 об/мин, литровая мощность иногда превышает 150 квт/л (200 л. с./л ), у карбюраторных ПДВС, применяемых для грузовых автомобилей, мощность не превышает 220 квт (300 л.с.), рабочий объём цилиндров составляет 1,5–9,5 л, степень сжатия 6,5–8,5, максимальная частота вращения коленчатого вала 2500–4000 об/мин. Дизельные ПДВС имеют мощность 30—620 квт (40—850 л. с. ), рабочий объём цилиндров 1,5— 40 л, степень сжатия 15–24, максимальную частоту вращения коленчатого вала 2000–5000 об/мин, литровую мощность 11–23 квт/л (15–35 л.с./л), удельную массу 3,4–6,8 кг/квт (2,5–5 кг/л.с.), минимальный удельный расход топлива 205–210 г/(квт · ч) [150–155 г / ( л. с. · ч )], срок службы до первого капитального ремонта соответствует пробегу автомобиля в 150–300 тыс. км.

Дальнейшее развитие А. д. предусматривает рост мощности, долговечности, уменьшение габаритов и сокращение содержания вредных компонентов в составе отработавших газов. Увеличение мощности в основном достигается повышением частоты вращения коленчатого вала у карбюраторных двигателей и применением наддува у дизелей. Кроме того, у бензиновых двигателей увеличивается степень сжатия и частично возможна замена карбюратора системой принудительного впрыскивания топлива. Перспективна замена обычных ПДВС на некоторых легковых автомобилях и лёгких грузовых автомобилях более лёгкими и компактными роторно-поршневыми двигателями (см. Роторный двигатель ). В случае решения проблемы топливной экономичности газотурбинных двигателей без существенного усложнения их конструкции они могут получить широкое распространение при мощностях 750 квт (1000 л. с. ) и более. Создание лёгких и компактных аккумуляторов позволит заменить ПДВС на автомобилях, работающих в городах, электродвигателями (см. также Двигатель внутреннего сгоранияи Автомобиль ).

Основные показатели современных отечественных автомобильных ПДВС приведены в таблице.

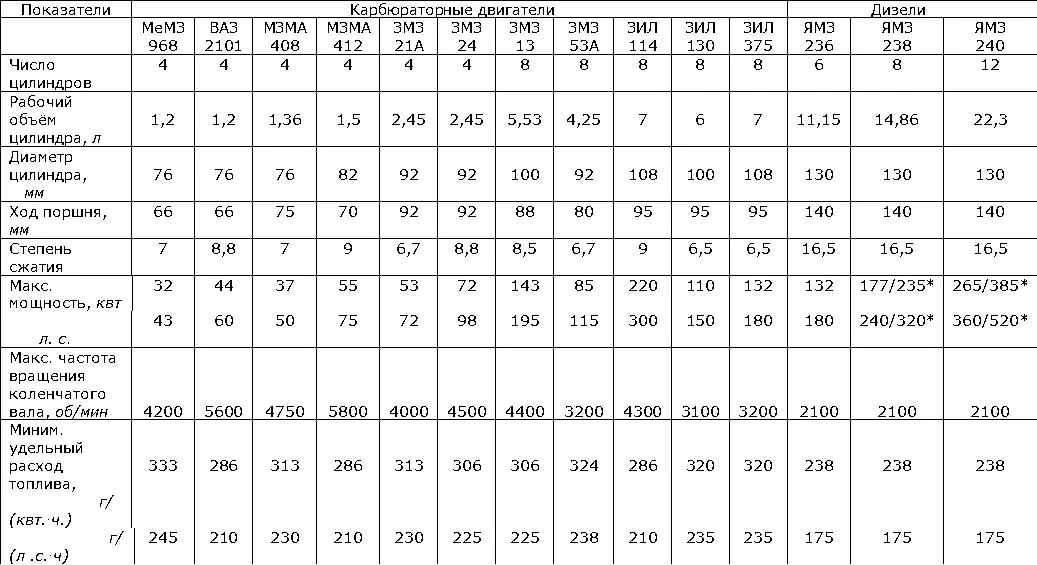

Основные показатели современных отечественных автомобильных двигателей

* В знаменателе мощность при наддуве.

Лит.: Автомобильные бензиновые V-образные двигатели, М., 1958; Справочник инженера автомобильной промышленности, пер. с англ., т. 1, М., 1962; Анохин В. И., Отечественные автомобили, 2 изд., М., 1964; Конструкция и расчёт автотракторных двигателей, 2 изд., М., 1964; Ханин Н. С., Чистозвонов С. Б., Автомобильные роторнопоршневые двигатели, М., 1964.

С. Б. Чистозвонов.

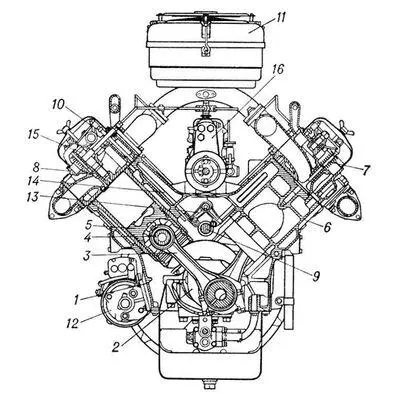

Рис. 2. Поперечный разрез четырехтактного дизеля ЯМЗ-236: позиции 1—10 и 12 — такие же, как на рис. 1; 11 — воздухоочиститель; 13 — толкатель; 14 — штанга; 15 — форсунка; 16 — насос высокого давления.

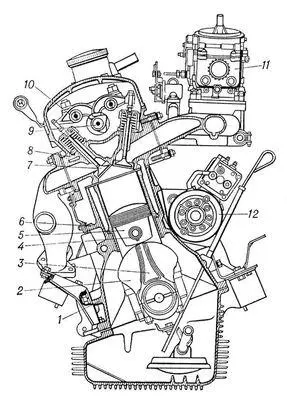

Рис. 1. Поперечный разрез карбюраторного двигателя МЗМА-412: 1 — картер; 2 — коленчатый вал; 3 — шатун; 4 — поршневой палец; 5 — поршень; 6 — блок цилиндра; 7 — клапан; 8 — головка цилиндров; 9 — распределительный вал; 10 — коромысло; 11 — карбюратор; 12 — стартёр.

Автомоби'льный и автомото'рный нау'чно-иссле'довательский институ'т,Центральный научно-исследовательский автомобильный и автомоторный институт (НАМИ), в ведении Министерства автомобильной промышленности СССР. Разрабатывает вопросы конструирования автомобилей и осуществляет их испытания. Организован в Москве в 1918, первоначально как Научная автомобильная лаборатория при ВСНХ. В 1930 часть института, связанная с дизелестроением, выделилась в Научно-исследовательский дизельный институт (впоследствии ЦНИДИ), а связанная с авиамоторостроением — в Центральный институт авиационного моторостроения (ЦИАМ). В 1946 тракторный отдел института был преобразован в Научно-исследовательский тракторный институт (НАТИ).

В тематику НАМИ входят: вопросы теории, расчёта и конструкции автомобилей и их агрегатов, расчётно-исследовательские работы по автомобильным двигателям, испытания автомобильной техники, создание типов движителей для автомобилей повышенной проходимости, исследование новых конструкционных материалов, создание испытательного оборудования и приборов для исследовательских работ в автомобилестроении. В НАМИ разрабатываются перспективные типоразмерные ряды легковых, грузовых автомобилей, автобусов, проводятся технико-экономические исследования. Институт издаёт «Труды» (с 1920), отраслевые нормали. Имеется аспирантура. Институт награжден орденом Трудового Красного Знамени (1940).

Автомоби'льный кран,автокран, самоходная погрузочно-разгрузочная машина, смонтированная на автомобильном шасси, с рабочим органом в виде поворотной консольной стрелы. Предназначен для погрузки и разгрузки подвижного состава автотранспорта, преимущественно тяжеловесных и штучных грузов, а также для строительно-монтажных работ; при оборудовании рабочего органа грейферным захватом — для погрузки и разгрузки навалочных грузов. Привод кранового оборудования — электрический, гидравлический или механический с отбором мощности от двигателя автомобиля. А. к. выпускают грузоподъёмностью 2,5—16 т. Вылет стрелы 2—12 м, а при наличии специальных вставок у А. к. большой грузоподъёмности — до 22 м. Высота подъёма крюка до 7—18,5 м. Для повышения устойчивости во время подъёма груза А. к. устанавливается на дополнительные опоры (аутригеры).
