БСЭ - Большая Советская энциклопедия (АН)

Лит.: Шрейдер А. В., Оксидирование алюминия и его сплавов, М., 1960; Верник С. и Пиннер Р., Химическая и электролитическая обработка алюминия и его сплавов, пер. с англ., Л., 1960; Анодная защита металлов. Доклады 1-й межвузовской конференции, М., 1964.

В. П. Батраков.

Ано'дная батаре'я,совокупность нескольких электрически соединённых гальванических элементов или аккумуляторов для питания анодных цепей электронных ламп. А. б. выпускают на различные значения напряжения и силу тока. Применяют в качестве автономного источника электропитания в радиоаппаратуре, технике связи, в лабораторной практике и т. п.

Ано'дно-механи'ческая обрабо'тка,способ обработки металлов комбинированным электрохимическим и электроэрозионным воздействием электрического тока на изделие в среде электролита. Разработан в СССР в 1943 инженером В. Н. Гусевым.

Обрабатываемое изделие (анод) и электрод-инструмент (катод) включают, как правило, в цепь постоянного тока низкого напряжения (до 30 в ). Электролитом служит водный раствор силиката натрия Na 2SiO 3(жидкого стекла), иногда с добавлением солей других кислот. В качестве материалов для электродов-инструментов применяют малоуглеродистые стали (08 кп, 10, 20 и др.). Под действием тока металл изделия растворяется и на его поверхности образуется пассивирующая плёнка (см. Пассивирование ). При увеличении давления инструмента на изделие плёнка разрывается и возникает электрический разряд. Его тепловое действие вызывает местное расплавление металла. Образующийся шлам выбрасывается движущимся инструментом. Изменяя электрический режим и давление, можно получить изделия с различной шероховатостью поверхности (до 9-го класса чистоты).

Работа по съёму металла при А.-м. о. осуществляется электрическим током в межэлектродном зазоре почти без силовой нагрузки на узлы анодно-механического станка в противоположность металлорежущим станкам, в которых эти узлы сильно нагружены. Интенсивность съёма металла практически не зависит от механических свойств обрабатываемых металлов и инструмента (твёрдости, вязкости, прочности), поэтому А.-м. о. целесообразно применять для изделий из высоколегированных сталей, твёрдых сплавов и т. п. Высокий технико-экономический эффект А.-м. о. даёт именно при обработке таких материалов: увеличивается производительность, уменьшаются количество отходов и расход энергии, резко снижаются затраты на инструмент. При доводочных работах А.-м. о. позволяет получить высокое качество поверхности.

Лит.: Гусев В. Н., Анодно-механическая обработка металлов, М.—Л., 1952.

Д. М. Змиев.

Ано'дно–механи'ческий стано'к,станок для анодно-механической обработки . Наиболее распространены отрезные дисковые ( рис. 1 ) и ленточные ( рис. 2 ) А.-м. с. для резки заготовок, реже применяются шлифовальные, заточные для обработки наружных и внутренних поверхностей тел вращения и другие станки. Основные узлы А.-м. с.: главный привод, привод подачи, регулятор автоматической подачи, источник питания. Главный привод состоит из асинхронного электродвигателя, ременной или цепной передачи и шпинделя с электродом-инструментом для дисковых А.-м. с. или приводного шкива с лентопротяжным механизмом для ленточных А.-м. с. Привод подачи электрода-инструмента электромеханический, реже гидравлический. Для питания А.-м. с., как правило, применяется источник постоянного тока до 600—2000 а напряжением 22—30 в . Электролит подаётся в зону обработки поливом, некоторые станки имеют местные ванны.

Д. М. Змиев.

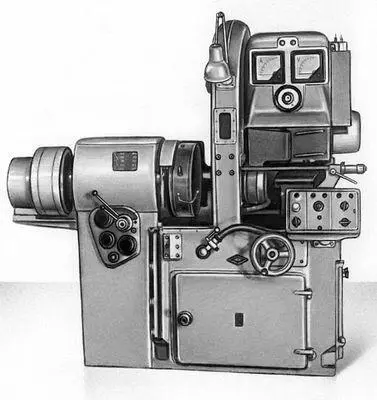

Дисковый анодно-механический отрезной станок 4А821.

Аноксеми'я(от греч. an — отрицательная частица, позднелат. oxygenium — кислород и греч. háima — кровь), отсутствие кислорода в крови. Истинная А. наблюдается крайне редко и приводит к смерти. Ранее А. называли также гипоксемию, т. е. пониженное содержание кислорода в крови, ведущее к развитию гипоксии . См. Аноксия .

Анокси'я(от греч. an — oтрицательная частица и позднелат. oxygenium — кислород), отсутствие кислорода в организме или в отдельных органах, тканях, крови ( аноксемия ). Прежде А. называли также и гипоксию — недостаток кислорода в организме. При истинной общей А. вскоре наступает смерть.

Ано'лисы(Anolis), род ящериц семейства игуан . Ярко окрашенные и быстрые древесные животные. За способность быстро менять окраску их называют американскими хамелеонами. Самцы с горловым придатком. Хвост длинный, не закручивающийся. Около 300 видов. Распространены в тропической и субтропической Америке. Наиболее известен A. carolinensis (Ю.-В. США, Куба), длина которого до 22 см ; верх у него блестяще-зелёный, низ серебристо-белый, на горле красное утолщение. Поедает насекомых, пауков и других беспозвоночных. Наиболее крупные виды — A. equestris и A. edwarsii (с Кубы и Ямайки) — достигают 44 см длины.

Анолис (Anolis carolinensis).

Аноли'т,электролит, соприкасающийся с анодом и отделённый от катода пористой перегородкой — диафрагмой. Например, при электролитическом рафинировании чернового никеля анодное пространство отделяется от катодного матерчатой диафрагмой, что обеспечивает осаждение на катоде чистого никеля.

Анома'лииистинная, средняя, эксцентрическая (в небесной механике), величины, определяющие положение небесного тела (планеты, спутника и т. п.) на эллиптической орбите. Истинная А. — угол V между направлением на перицентр П (перигей, перигелий) орбиты и радиусом-вектором небесного тела S (см. рис. ); отсчитывается от радиуса-вектора О П в направлении движения тела. В соответствии со вторым Кеплера законом истинная А. изменяется со временем неравномерно: быстрее, когда небесное тело движется вблизи перицентра П, и медленнее — вблизи апоцентра А . Зависимость истинной аномалии V от времени выражается с помощью равномерно изменяющейся средней аномалии М . Средняя А. — угол М между направлением на перицентр и радиусом-вектором некоторой фиктивной точки, движущейся по орбите с постоянной угловой скоростью, равной средней угловой скорости реального небесного тела, и проходящей одновременно с ним через перицентр и апоцентр. При движении тела от П до А небесное тело опережает фиктивную точку ( V > M ), а затем, при движении от А до П, отстаёт от неё ( V < M ). Средняя аномалия M 0в некоторый («начальный») момент времени t 0принимается за один из элементов орбиты . Эксцентрическая А. — угол Е с вершиной в центре С орбиты (в отличие от истинной и средней А., имеющих вершину в центре масс центрального тела) между направлениями на перицентр и на фиктивную точку Р , смысл которой ясен из рисунка (П РА — окружность с центром в центре орбиты и радиусом, равным большой полуоси орбиты; PSQ — перпендикуляр к большой оси орбиты П А , проведённый через небесное тело S ).
