БСЭ - Большая Советская энциклопедия (АН)

Лит.: Пистолькорс А. А., Антенны, М., 1947; Айзенберг Г. З., Антенны ультракоротких волн, М., 1957; Марков Г. Т., Антенны, М., 1960; Драбкин А. Л., Зузенко В. Л., Антенно-фидерные устройства, М., 1961; Айзенберг Г. З., Коротковолновые антенны, М., 1962.

Г. З. Айзенберг, О. Н. Терешин.

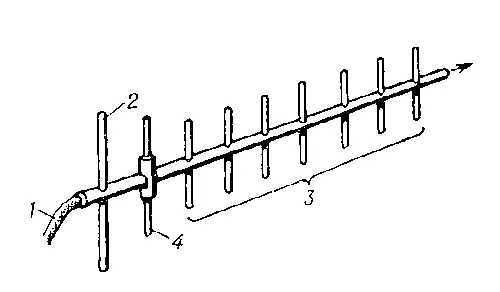

Рис. 11. Антенна типа «волновой канал»:1 — кабель питания; 2 — рефлектор; 3 — директоры; 4 — активный вибратор. Направление максимального излучения показано стрелкой.

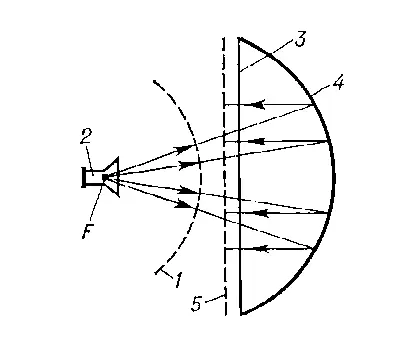

Рис. 14. Параболическая антенна: 1 — фронт волны, падающей на зеркало; 2 — облучатель; 3 — раскрыв зеркала; 4 — параболическое зеркало; 5 — фронт волны, отражённой от зеркала; F — фокус параболоида. Стрелками показан ход лучей.

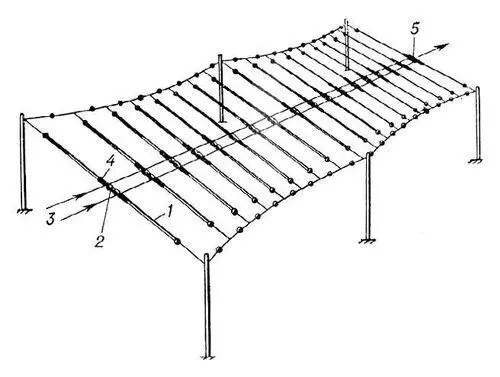

Рис. 9. Коротковолновая антенна бегущей волны: 1 — вибратор; 2 — изоляторы; 3 — линия питания; 4 — развязывающие резисторы; 5 — поглощающий резистор. Стрелкой показано направление максимального приёма.

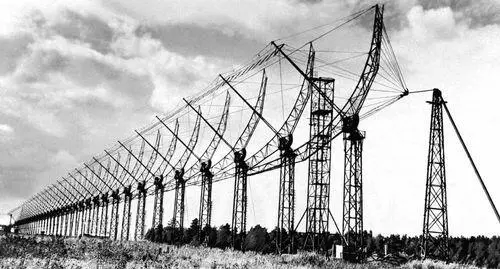

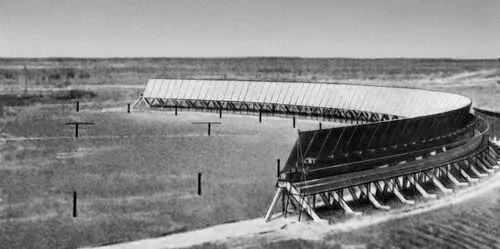

Радиотелескоп Пулковской обсерватории.

Рис. 1. Элементарный электрический вибратор: а — схема: 1 — вибратор; 2 — направление в точку наблюдения; б — диаграмма направленности в плоскости YOZ; в — диаграмма направленности в плоскости XOY.

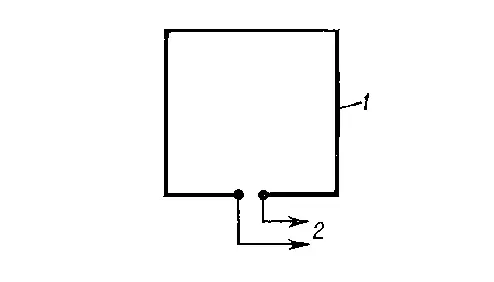

Рис. 5. Рамочная антенна: 1 — рамка; 2 — симметричная линия, идущая к приёмнику.

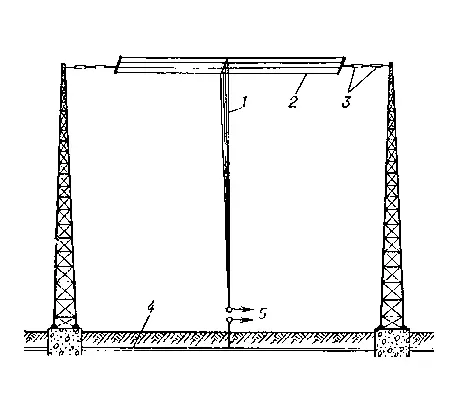

Рис. 3. Т-образная антенна длинных волн: 1 — снижение (излучатель); 2 — горизонтальная часть; 3 — изоляторы; 4 — система заземления; 5 — клеммы, присоединяемые к передатчику.

Телевизионная щелевая антенна.

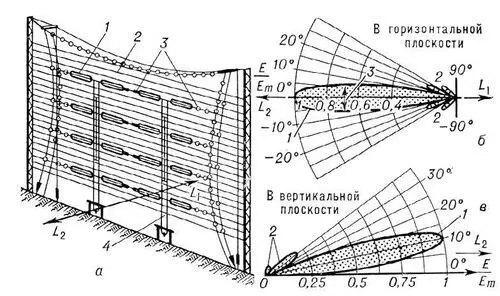

Рис. 8. Синфазная антенна коротких волн: а — схема: 1 — излучающий элемент в виде диполя Надененко; 2 — апериодический рефлектор; 3 — изоляторы; 4 — линия питания (снижения), идущая к передатчику; б — диаграмма направленности в горизонтальной плоскости: 1 — основной лепесток; 2 — боковые лепестки; 3 — ширина диаграммы направленности на уровне 0,7 от максимального; в — диаграмма направленности в вертикальной плоскости (при идеальной проводимости земли): 1 — основной лепесток; 2 — боковые лепестки: Е — напряжённость поля; Em — максимальная напряжённость поля.

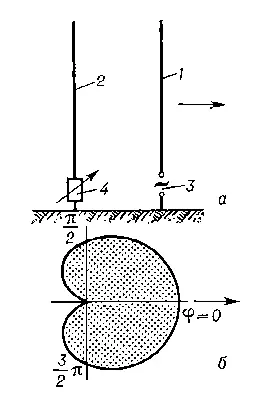

Рис. 4. Сложная антенна средних и длинных волн: а — схема: 1 — активный вибратор, выполняемый в виде антенны-мачты либо аитенны-башни; 2 — пассивный вибратор, выполняемый в виде антенны-мачты либо антенны-башни; 3 — клеммы, присоединяемые к передатчику; 4 — элемент настройки; б — диаграмма направленности в горизонтальной плоскости. Стрелкой показано направление максимального излучения.

Рупорно-параболические антенны радиорелейной линии связи.

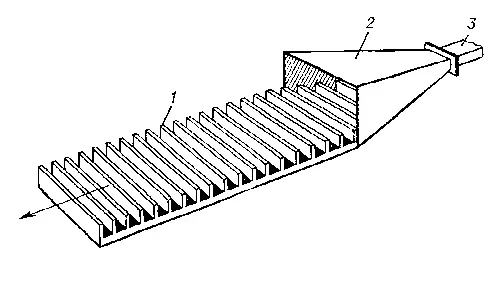

Рис. 19. Антенна поверхностной волны (импедансная антенна): 1 — ребристая замедляющая структура; 2 — рупорное возбуждающее устройство; 3 — питающий радиоволновод. Стрелкой показано направление максимального излучения.

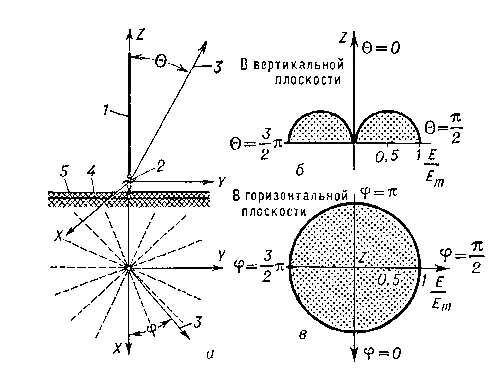

Рис. 2. Вертикальный несимметричный вибратор: а — схема: 1 — провод (излучатель); 2 — клеммы, присоединяемые к передатчику; 3 — направление в точку наблюдения; 4 — система заземления; 5 — поверхность земли; б — диаграмма направленности в вертикальной плоскости; в — диаграмма направленности в горизонтальной плоскости.

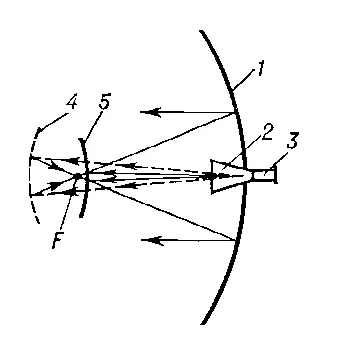

Рис. 17. Двухзеркальная антенна: 1 — основное параболическое зеркало; 2 — облучатель; 3 — питающий радиоволновод; 4 — вспомогательное эллиптическое зеркало; 5 — вспомогательное гиперболическое зеркало; F — фокус антенны. Стрелками показан ход лучей.

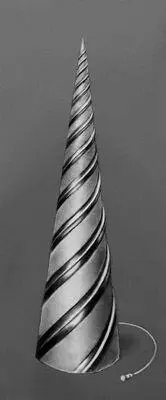

Слабонаправленная логопериодическая антенна спирального типа.

Рис. 10. Турникетная антенна.

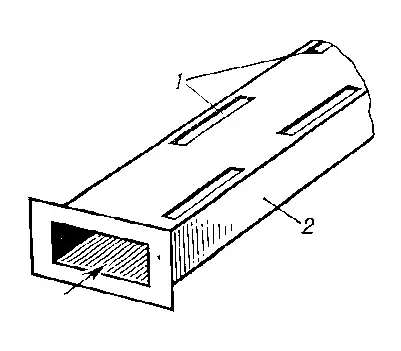

Рис. 18. Волноводная щелевая антенна: 1 — щелевые вибраторы; 2 — радиоволновод. Стрелкой показано направление движения электромагнитной энергии в радиоволноводе.

Двухзеркальная параболическая антенна.

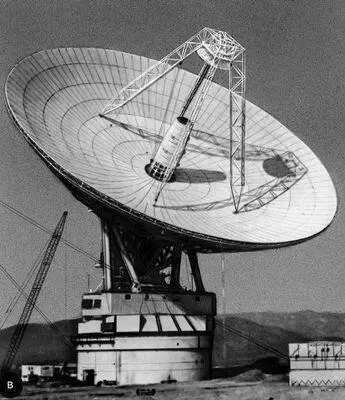

Параболическая антенна Серпуховского радиотелескопа.

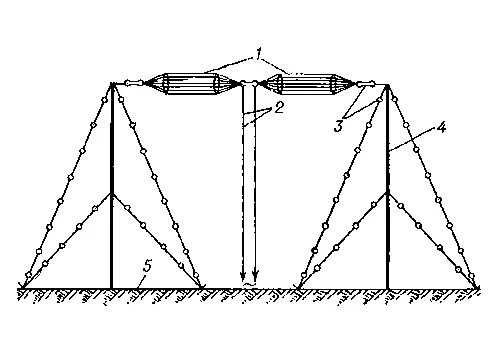

Рис. 7. Диполь Надененко: 1 — диполь; 2 — симметричная линия питания; 3 — изоляторы; 4 — мачта с секционированными оттяжками; 5 — поверхность земли.

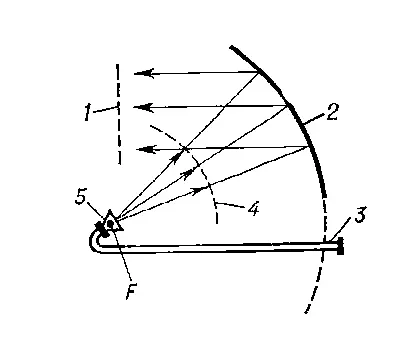

Рис. 15. Параболическая антенна с вынесенным облучателем: 1 — плоский фронт волны, отражённой от зеркала; 2 — зеркало в виде «вырезки», имеющей форму параболоида вращения; 3 — питающий радиоволновод; 4 — сферический фронт волны, падающей на зеркало; 5 — облучатель; F — фокус параболоида вращения.
