Ревербера'тор,устройство для достижения искусственным путём эффекта реверберации , применяемое преимущественно при формировании программ радио- и проводного вещания, звукового сопровождения телевизионных программ и при звукозаписи. На вход Р. подаётся электрический сигнал, несущий звуковую информацию. Действие Р. сводится к сложению этого основного сигнала с последовательностью электрических сигналов убывающей амплитуды, несущих ту же информацию, но задержанных относительно основного сигнала во времени. Время реверберации определяется требованиями к характеру звучания: обычно оно выбирается в пределах от 0,8—1,5 сек до 5—8 сек. С выхода Р. сигнал поступает на звуковоспроизводящее или звукозаписывающее устройство. Как правило, Р. обеспечивают звучание, близкое по качеству к естественному. Наиболее распространены магнитный, листовой и пружинный Р.

В магнитном Р. последовательность запаздывающих импульсов формируется при помощи движущегося с постоянной скоростью кольцевого носителя (магнитного барабана или склеенной в кольцо магнитной ленты), на котором записывается входной сигнал ( рис. 1 ). В листовом Р. элементом, в котором происходит запаздывание сигналов, служит свободно подвешенный тонкий стальной лист (в нём возбуждаются изгибные колебания, отражающиеся от краев). В пружинном Р. элемент задержки сигналов — одна или несколько спиральных пружин, в которых возбуждаются крутильные колебания ( рис. 2 ).

Особые магнитные Р. — т. н. амбиофоны — применяют для улучшения акустических характеристик помещений. В залах, где звуки сильно заглушаются, с их помощью электроакустическим способом имитируют отражения звука от потолка и стен и тем самым создают для слушателей условия восприятия звука, близкие к оптимальным.

Лит.: Дрейзен И. Г., Системы электронного управления акустикой залов и радиовещательных студий, М., 1967; Козюренко Ю. И., Искусственная реверберация, М., 1970.

Н. Т. Молодая, Л. З. Папернов.

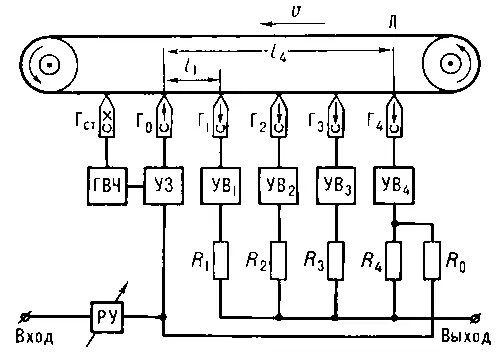

Рис. 1. Схема устройства магнитного ревербератора: РУ — регулятор уровня звука; ГВЧ — генератор высокой частоты для стирания записи; Г ст— стирающая магнитная головка; УЗ — усилитель записи (звуковых частот); Г 0— записывающая магнитная головка; УВ 1, …, УВ 4— усилители воспроизведения (звуковых частот); Г 1, ..., Г 4— воспроизводящие магнитные головки; Л — магнитная лента; R 0, ..., R 4— развязывающие резисторы; l 1, ..., l 4— расстояния между записывающей и воспроизводящими головками. Стрелкой показано направление движение ленты. Длительность задержки запаздывающих сигналов t i= l i/v (i = 1, ..., 4; v — скорость движения ленты).

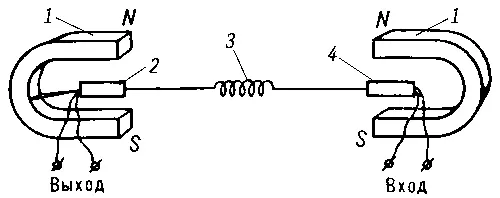

Рис. 2. Схема пружинной линии задержки: 1 — постоянный магнит; 2 — упруго закрепленная рамка из изолированного провода; 3 — пружина; 4 — свободно поворачивающаяся рамка из изолированного провода.

Реверберацио'нная ка'мера(звонкая, диффузная), помещение для акустических измерений , в котором звук по возможности полностью отражается от ограждающих поверхностей и в каждой точке которого звуковое давление в среднем одинаково, а приход звуковых волн с разных направлений равновероятен. Стены Р. к. изготовляют из железобетона и кирпича, а внутренняя поверхность Р. к. облицовывают материалами с минимальным звукопоглощением (высокомарочным цементным раствором, мрамором и др.). Диффузность звукового поля достигается неправильностью формы Р. к. (непараллельность ограждающих поверхностей, специально созданные неровности на стенах), а также развешиванием в них в случайном порядке отражающих элементов в виде изогнутых пластин. Обычно Р. к. изолируют от внешних звуков и вибраций. Звуковое поле в Р. к. создаётся 2—4 громкоговорителями, направленными в углы Р. к.

В Р. к. объёмом ~ 200 м 3производят измерения коэффициента звукопоглощения материалов, градуировку измерительных микрофонов и шумомеров, измерения мощности излучения громкоговорителей, акустической отдачи машин и др. источников шума, субъективные исследования слуха, измерения уровня громкости шумов. Иногда Р. к. пользуются также для измерения характеристик электромагнитных волн; в этом случае её отделывают изнутри медной фольгой. Две смежные Р. к. объёмом ~ 50 м 3каждая с общим проёмом в одной из стен применяются для изучения звукоизолирующих свойств различных материалов и конструкций в архитектурной и строительной акустике. Качество Р. к. характеризуется временем реверберации (см. Реверберация ) и равномерностью звукового поля.

Лит.: Беранек Л., Акустические измерения, пер. с англ., М., 1952; Блинова Л. П., Колесников А. Е., Ланганс Л. Б., Акустические измерения, М., 1971.

Ревербера'ция(позднелат. reverberatio — отражение, от лат. reverbero — отбрасываю), процесс постепенного затухания звука в закрытых помещениях после выключения его источника. Воздушный объём помещения представляет собой колебательную систему с очень большим числом собственных частот. Каждое из собственных колебаний характеризуется своим коэффициентом затухания, зависящим от поглощения звука при его отражении от ограничивающих поверхностей и при его распространении. Поэтому возбуждённые источником собственные колебания различных частот затухают неодновременно. Р. оказывает значительное влияние на слышимость речи и музыки в помещении, т.к. слушатели воспринимают прямой звук на фоне ранее возбуждённых колебаний воздушного объёма, спектры которых изменяются во времени в результате постепенного затухания составляющих собственных колебаний. Влияние Р. тем более значительно, чем медленнее они затухают. В помещениях, размеры которых велики по сравнению с длинами волн, спектр собственных колебаний можно считать непрерывным и представлять Р. как результат сложения прямого звука и ряда запаздывающих и убывающих по амплитуде его повторений, обусловленных отражением от ограничивающих поверхностей.

Длительность Р. характеризуется т. н. временем реверберации, т. е. временем, в течение которого интенсивность звука уменьшается в 10 6раз, а его уровень на 60 дб. Время Р. — важнейший фактор, определяющий акустическое качество помещения (см. также Архитектурная акустика ). Оно тем больше, чем больше объём помещения (или время свободного пробега звука) и чем меньше поглощение на ограничивающих поверхностях. Измеряют время Р., записывая процесс убывания уровня звука после выключения его источника; для этого применяются самописцы с логарифмической шкалой. Время Р. определяется по среднему наклону записанной на ленте уровнеграммы.
