БСЭ БСЭ - Большая Советская Энциклопедия (АЛ)

Необходимое для синтеза давление создаётся мощными гидравлическими прессами (усилием в несколько и десятки Мн, или в сотни и тыс. тс ) , в камерах с твёрдой сжимаемой средой (см. Давление высокое ) . В сжимаемой среде располагается нагреватель, содержащий реакционную смесь, состоящую из графита (или др. углеродсодержащего вещества) и металла, облегчающего синтез А. После создания нужного давления смесь нагревается электрическим током до температуры синтеза, который длится от нескольких секунд до нескольких часов (обычно нескольких минут достаточно для образования кристаллов с линейными размерами в десятые доли мм ) . Для сохранения полученных А. в нормальных условиях (в метастабильном состоянии) прореагировавшая смесь охлаждается до комнатной температуры, а затем снимается давление.

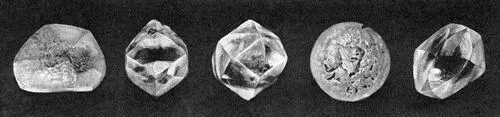

Вещества, применяемые при синтезе или добавляемые к реакционной смеси, могут входить в А. в виде примесей, обусловливая при этом некоторые их свойства(в первую очередь электрические и оптические). Например, примесь бора сообщает кристаллам А. окраску от светло-синей до тёмно-красной; бор и алюминий придают А. определённые температурные зависимости электросопротивления. Форма и окраска кристаллов зависят также от температурного режима: для синтеза при высокой температуре характерны более совершенные прозрачные октаэдрические кристаллы. Снижение температуры приводит к появлению кубооктаэдрических и кубических кристаллов, а в низкотемпературной области обычно образуются чёрные кубические кристаллы. Микроскопические кристаллы А. могут получаться и без участия катализаторов при сжатии графита в ударной волне. Этот метод пока не получил промышленного применения. Разработаны также методы синтеза А. в области устойчивости графита ( 9 на рис. 2).

Сравнительно быстрый рост кристаллов А. синтетические и специфические примеси обусловливают их особые физические и механические свойства. Варьирование условий синтеза позволяет получать кристаллы разных размеров (до 4 мм ) , степени совершенства, чистоты и, следовательно, с заданными механическими и др. физическими свойствами. При определенных условиях образуются микрокристаллические агрегаты типа баллас (диаметром в несколько мм ) и карбонадо, отличающиеся высокой прочностью и, в частности, стойкостью против ударных нагрузок (см. Инструмент алмазный ) .

В СССР с 1965 выпускаются технические синтетические А. обыкновенной, повышенной и высокой прочности. Они используются в качестве абразивного материала, а также при изготовлении однокристального инструмента. С расширением выпуска синтетических А. народное хозяйство получает высококачественный абразивный материал, более дешёвый, чем природные А. Не исключено, что развитие методов синтеза А. позволит получать синтетические А. со специальными физическими, например полупроводниковыми, свойствами. Это откроет новую область применения А. в приборостроении. Ежегодное производство синтетических А. в США 7,0 млн. кар (1967).

Лит.: Шафрановский И. И., Алмазы, М., 1964; Трофимов В. С., Основные закономерности размещения и образования алмазных месторождений на древних платформах и в геосинклинальных областях, М., 1967; Верещагин Л. Ф., Физика высоких давлений и искусственные алмазы, в сборнике: Октябрь и научный прогресс, кн. 1, М., 1967; Бутузов В. П., Методы получения искусственных алмазов, в сборнике: Исследования природного и технического минералообразования, М., 1966; Коломенская М. Я., Натуральные и синтетические алмазы в промышленности, М., 1967; Рожков И. С., Моров А. П., Алмазы на службе человека, М., 1967.

Соболев В.С., Геология месторождений алмазов Африки, Австралии, острова Борнео и Северной Америки, М., 1951; Ферсман А.Е. , Кристаллография алмаза, М., 1955; Хильтов Ю. М., Главнейшие этапы формирования кимберлитов, «Докл. АН СССР», 1958, т. 123, №3; Васильев В. Г., Ковальский В. В., Черский Н. В., Проблема происхождения алмазов, Якутск, 1961: Орлов Ю. Л., Морфология алмаза, М., 1963; Виноградов А. П., Кропотова О. И. и Устинов В. И., Возможные источники углерода алмазов по изотопным данным С 12С 13, «Геохимия», 1965, № 6.

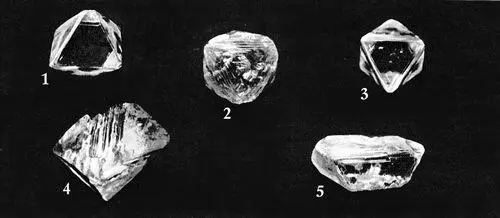

Якутские алмазы: 1 — «Лучезарный» 37,60 кар; 2 — «Комсомольский» 48,48 кар; 3 — «Звезда (Сулус)» 21,66 кар; 4 — «Октябрьский» 68,47 кар; 5 — «Фабричный» 40 кар.

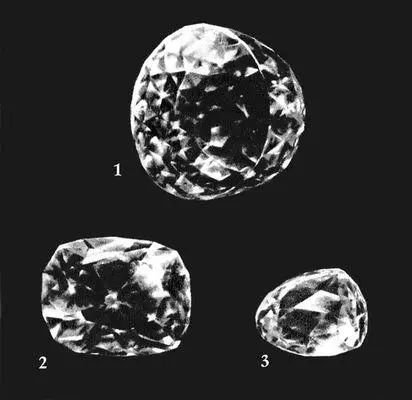

Исторические алмазы: 1 — «Великий Могол» 279 кар; 2 — «Кохинор» 108,93 кар; 3 — «Санси» 53,75 кар.

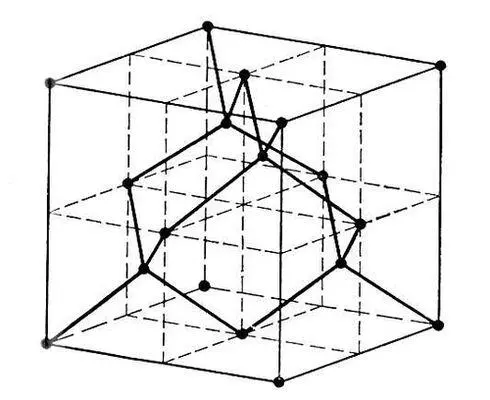

Рис. 1. Элементарная ячейка кристаллической решётки алмаза. Атомы С расположены по вершинам куба, в центрах граней и в центрах 4 несмежных октантов. Плотность упаковки в решётке 34%. В наиболее плотных кристаллических решетках достигается плотность упаковки 68% и 74%. Есть основания полагать, что при высоких давлениях (см. рис. 2) существуют более плотные (может быть — металлические) модификации С.

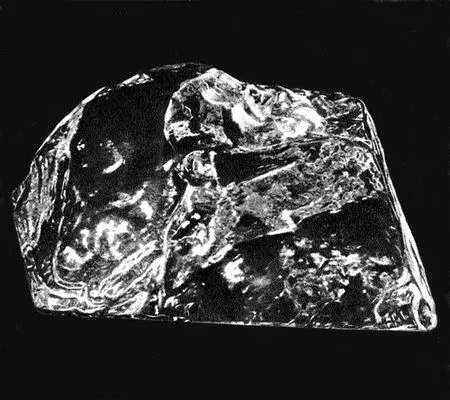

Исторические алмазы. «Куллинан».3106 кар.

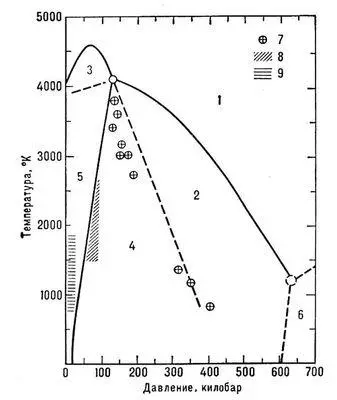

Рис. 2. Области существования углерода в различных состояниях (диаграмма состояния): 1 — жидкость; 2 — стабильный алмаз; 3 — стабильный графит; 4 — стабильный алмаз и метастабильный графит; 5 — стабильный графит и метастабильный алмаз; 6 — гипотетическая область существования иных твёрдых состояний углерода; 7 — точки, соответствующие условиям опытов по прямому превращению графита в алмаз; 8 — область образования алмаза с использованием металлов; 9 — область экспериментов по образованию алмазов при низком давлении (Бутузов, СССР).

Уральские алмазы.

Алмаза'р(до 1963 — Вревский), посёлок городского типа в Янгиюльском районе Ташкентской области Узбекской ССР. Расположен на правом берегу р. Чирчик (бассейн Сырдарьи). Ж.-д. станция на линии Ташкент — Хаваст. 18,5 тыс. жителей (1968). Кирпичный завод, комбинат стройматериалов, производство мебели. Садово-виноградарский совхоз. Совхоз-техникум.

Алма'зная обрабо'тка,обработка изделий или материалов инструментами с режущей частью преимущественно из синтетических или природных алмазов. А. о. значительно повышает чистоту обрабатываемой поверхности (на 2 класса). См. Инструмент алмазный, Шероховатость поверхности.
