БСЭ БСЭ - Большая Советская Энциклопедия (АУ)

При А. лёгких выслушивают дыхательные шумы, различные хрипы, характерные для определенных заболеваний. По изменению тонов сердца и появлению шумов судят о состоянии сердечной деятельности, о появлении заболеваний сердца и т. п. Артерии выслушивают при измерении кровяного давления. При А. живота устанавливают наличие перистальтики желудка или кишечника, у беременных — сердцебиение плода.

В ветеринарии А. применяют при диагностике заболеваний сердечнососудистой, дыхательной, желудочно-кишечной систем животных. Непосредственная А. производится ухом исследователя через простыню или полотенце, которыми покрывают выслушиваемую часть тела животного; посредственная А. — с помощью стетоскопа или фонендоскопа. Инструментальная А. в ветеринарии впервые применена венгерским учёным И. Мареком в 1901. В СССР метод А. усовершенствован ветеринарными учёными К. М. Гольцманом, Н. П. Рухлядевым, А. В. Синевым, А. Р. Евграфовым, Г. В. Домрачевым, В. И. Зайцевым, П. С. Ионовым, И. Г. Шарабриным.

Лит.: Стражеско Н. Д., Избранные труды, т. 1, К., 1955; Губергриц А. Я., Непосредственное исследование больного, Ижевск, 1956; Клиническая диагностика внутренних болезней домашних животных, М., 1958; Судаков Н. А., Аускультация, в кн.: Ветеринарная энциклопедия, т. 1, М., 1968.

Аускультация: 1 — стетоскоп; 2 — фонендоскоп.

Аусла'ут(нем. Auslaut — конец слова), исход слова, позиция звука или сочетания звуков в конце слова, характеризующаяся особыми фонетическими и фоно-морфологическими свойствами. Так, в русском языке звонкие согласные в А. оглушаются.

Ауспи'ции(лат. ед. ч. auspicium, от avis — птица и specie — смотрю, наблюдаю), в Др. Риме гадания по наблюдениям за полётом и криком птиц, за небесными явлениями, за едой священных кур и т. д. А. совершались высшими магистратами перед началом важного государственного акта. Толковались А. жреческой коллегией авгуров.

Аустени'т,одна из структурных составляющих железоуглеродистых сплавов, твёрдый раствор углерода (до 2%)и легирующих элементов в железе (см. Железо ) . А. получил название по имени английского учёного У. Робертса-Остена (W. Roberts-Austen, 1843—1902). Кристаллическая решётка — куб с центрированными гранями. А. немагнитен, плотность его больше, чем других структурных составляющих стали. В углеродистых сталях и чугунах А. устойчив выше 723°C. В процессе охлаждения стали А. превращается в другие структурные составляющие. В железоуглеродистых сплавах, содержащих никель, марганец, хром в значительных количествах, А. может полностью сохраниться после охлаждения до комнатной температуры (например, нержавеющие хромоникелевые стали). В зависимости от состава стали и условий охлаждения А. может сохраниться частично в углеродистых или легированных сталях (т. н. остаточный А.).

Учение о превращениях А. берёт начало с открытий Д. К. Чернова (1868), впервые указавшего на их связь с критическими точками стали. При охлаждении ниже этих точек образуются фазы с иным взаимным расположением атомов в кристаллической решётке и, в некоторых случаях, с измененным химическим составом. Различают три области превращений А. В верхнем районе температур (723—550°С) А. распадается с образованием перлита— эвтектоидной смеси, состоящей из перемежающихся пластин феррита (массовая концентрация углерода 0,02%) и цементита (концентрация углерода 6,7%). Перлитное превращение начинается после некоторой выдержки и при достаточном времени завершается полным распадом А. Ниже определенной температуры (Мн), зависящей от содержания углерода (для стали с 0,8% углерода около 240°C), происходит мартенситное превращение А. (см. Мартенсит ) . Оно состоит в закономерной перестройке кристаллической решётки, при которой атомы не обмениваются местами. В интервале температур 550°С — М н происходит промежуточное (бейнитное) превращение А. Это превращение, как и перлитное, начинается после инкубационного периода и может быть подавлено быстрым охлаждением; оно, как и мартенситное, прекращается при постоянной температуре (некоторая часть А. сохраняется непревращённой) и сопровождается образованием характерного рельефа на поверхности шлифа. При промежуточном превращении упорядоченные перемещения металлических атомов сочетаются с диффузионным перераспределением атомов углерода в А. В результате образуется феррито-цементитная смесь, а часто и остаточный А. с измененным по сравнению со средним содержанием углерода. Цементит при промежуточном превращении может выделяться как из А. непосредственно, так и из пересыщенного углеродом феррита (см. Бейнит ) .

Превращение А. в сплавах с содержанием углерода св. 2%, в связи с наличием первичных образований цементита или графита, вызывает своеобразие получающихся структур (см. Чугун ) . Представление о кинетике превращений А. дают диаграммы, указывающие долю превратившегося А. в координатах температура — время. На диаграмме превращений легиров. А. четко разделены области перлитного (640—520°C) и промежуточного (480—300°C) превращений и имеется температурная зона высокой устойчивости А. ( рис .). При перлитном превращении легированного А. во многих случаях образуется смесь феррита и специальных карбидов.

Легирующие элементы, за исключением кобальта, увеличивают продолжительность инкубационного периода перлитного превращения.

Закономерности превращений А. используют при разработке легированных сталей различного назначения процессов термической и термомехалической обработки. Диаграммы превращений А. позволяют устанавливать режимы отжига сталей, охлаждения изделий, изотермической закалки и т. д.

Лит.: Курдюмов Г. В., Явления закалки и отпуска стали, М., 1960; Энтин Р. И., Превращения аустенита в стали, М., 1960.

Р. И. Энтин.

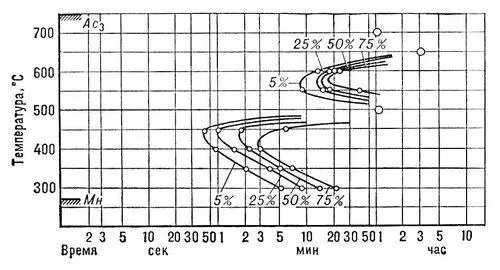

Диаграмма изотермического превращения аустенита стали, содержащей 0,4% углерода, 2% марганца и 0,1% ванадия.

А'устерлиц(Austerlitz), прежнее немецкое название г. Славков в Чехословакии, в Моравии.

А'устерлицкое сраже'ние 1805,решающее сражение между русско-австрийскими и французскими войсками 20 ноября (2 декабря) в районе Аустерлица (ныне г. Славков в ЧССР) во время русско-австро-французской войны 1805. Накануне сражения русско-австрийская армия под командованием генерала М. И. Кутузова насчитывала 86 тыс. чел. (в т. ч. 15 тыс. австрийцев), французская армия Наполеона I — 73 тыс. Русско-австрийские войска занимали сильные позиции в районе Ольмюца в ожидании подхода подкреплений. Александр I, игнорируя мнение Кутузова, принял план австрийского генерала Ф. Вейротера, предусматривавший наступление на основе устаревшей стратегии без учёта маневра противника и без достаточных данных об обстановке. Наполеон стремился к генеральному сражению, рассчитывая разгромить противника до подхода к нему подкреплений. Он распространял слухи о слабости французской армии и даже начал тайные переговоры с Австрией о мире. Русско-австрийские войска с 15(27) по 19 ноября (1 декабря) совершили марш из Ольмюца к Аустерлицу, заняли на виду у противника исходное положение и 20 ноября (2 декабря) начали наступление главными силами на фронт Сокольниц — Тельниц. Наполеон, прикрывшись частью сил на правом фланге, нанёс удар главный силами (50 тыс.) на Праценские высоты, а затем ударом с Ю. обошёл главные силы русско-австрийской армии, которые с тяжёлыми потерями отошли. Союзники потеряли убитыми и пленными 27 тыс., французы — св. 12 тыс.чел. Победа при А. показала превосходство новой военной системы Франции, крах кордонной стратегии и линейной тактики. Она завершила поражение 3-й антифранцузской коалиции. Австрия вышла из войны, подписав в декабре Пресбургский мир 1805.
