В каждый момент фотографирования центр проектирования и плоскость аэроснимка занимают произвольное положение, в виду подвижности основания. Величины, определяющие пространственное положение снимка относительно принятой системы координат, называются элементами внешнего ориентирования снимка — три линейные координаты центра проектирования Xs, Ys, Zs ( рис. 3 ) и три угла, определяющие поворот снимка вокруг трёх осей координат (на они отмечены). Для определения по аэроснимкам пространственных координат сфотографированных точек требуется сначала найти элементы внешнего ориентирования снимков, что связано с нахождением координат определённых геодезически некоторых точек, хорошо изобразившихся на снимках. Для установления в полёте элементов внешнего ориентирования А. применяют статоскоп, фиксирующий по изменению давления воздуха изменение высоты полёта, радиовысотомер, определяющий высоту фотографирования относительно местности (см. Аэрорадионивелирование ) , радиогеодезические станции, дающие возможность находить расстояния от самолёта до станций, расположенных на земной поверхности в точках, имеющих геодезические координаты; эти данные позволяют вычислить плановые координаты центра проектирования. Показания гировертикали дают возможность найти углы наклона снимка; их также можно определить обработкой снимков, на которых сфотографированы звёздное небо, положение Солнца или линия горизонта.

Для повышения качества и точности аэроснимков при А. применяют аэрофотообъективы с высокой разрешающей способностью и малой дисторсией и аэроплёнку с очень малой деформацией. Падение освещённости по полю зрения должно быть наименьшим, затвор должен обеспечить очень короткие (до 1:1000 сек ) выдержки, чтобы уменьшить нерезкость, аэроплёнка в момент фотографирования должна быть строго выравнена в плоскость. фотографируют на плёнки: черно-белую панхроматическую, черно-белую инфрахроматическую, цветную и спектро-зональную, на которой получается изображение с преобразованной передачей цветов, дающей возможность резче подчеркнуть различия объектов. О применении А. см. в ст. Аэрометоды.

Лит.: Евсеев-Сидоров А. И., Зиман Я. Л., Аэрофотосъемка, М., 1956; Шершень А. И., Аэрофотосъемка, М., 1958; «Тр. Центрального научно-исследовательского института геодезии, аэросъемки и картографии», 1959, в. 129; Buchholtz A., Photogrammetrie, В., 1960.

М. Д. Коншин.

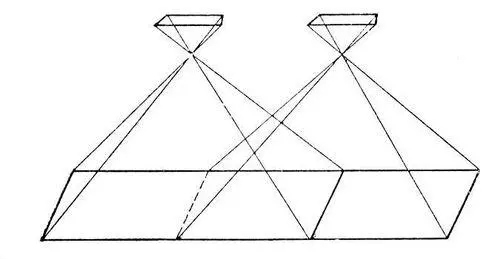

Рис. 1. Схема продольного перекрытия по съемочному маршруту.

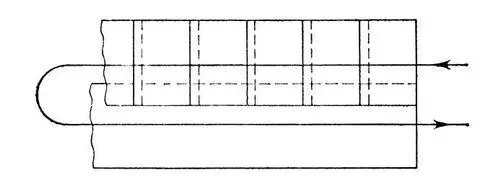

Рис. 2. Схема покрытия площади при аэрофотосъемке.

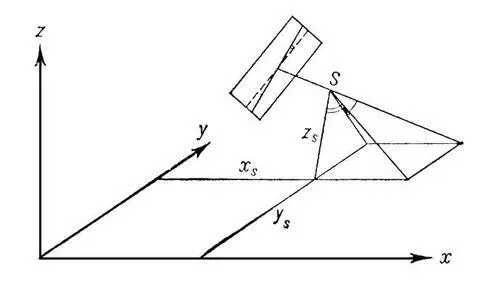

Рис. 3. Элементы внешнего ориентирования снимка.

Аэрофототопогра'фия,научная дисциплина, изучающая методы создания топографических карт по материалам аэрофотосъёмки. Различают комбинированный метод А., при котором контурную часть карты составляют на основе аэроснимков, а рельеф местности изображают горизонталями в результате мензульной съёмки, и стереотопографический метод, при котором контуры и горизонтали наносят при фотограмметрической обработке аэроснимков (этот метод является главным при создании топографических карт масштабов от 1:2000 и мельче). Основные процессы стереотопографической съёмки: получение аэрофотоснимков, фотографические работы, полевые топографо-геодезические работы и фотограмметрическая обработка (см. Фотограмметрия ) . Полевые топографо-геодезические работы заключаются в определении геодезических координат ограниченного числа точек, хорошо изобразившихся на аэрофотоснимках. Для этого обычно до аэрофотосъёмки производят маркировку ряда точек, выкладывая на местности геометрические фигуры (круги, горизонтальные кресты и др.), имеющие значительный контраст с окружающим фоном. Число точек, геодезические координаты которых определяют на местности, меняется в зависимости от масштаба составляемой карты, физико-географического характера местности и качества аэроснимков. Например, определяют геодезические координаты двух точек в начале и двух точек в конце каждого маршрута ( рис. 1 ), содержащего 6—8 последовательных аэроснимков. Для последующей фотограмметрической обработки необходимо знать геодезические координаты четырёх точек, расположенных по углам перекрывающихся частей каждых двух смежных снимков ( рис. 2 ). Эти координаты определяют построением пространственных фотограмметрических сетей, впирающихся на точки, геодезические координаты которых известны на основании полевых топографо-геодезических работ. Построение пространственных фотограмметрических сетей осуществляется на универсальных стерео-фотограмметрических приборах или аналитическим способом, когда координаты точек снимков измерены на стереокомпараторе, а для вычисления применены электронно-вычислительные машины, в программе работы которых использованы зависимости между координатами точек двух снимков и геодезическими координатами точек местности. После построения пространственных фотограмметрических сетей составляют рабочий оригинал карты, применяя для этой цели стереофотограмметрические приборы, позволяющие по аэроснимкам изобразить горизонталями рельеф местности и построить контурную часть карты. При построении контурной части карты пользуются результатами полевого и камерального дешифрирования аэроснимков.

Лит.: Скиридов А. С., Стереофотограмметрия, 2 изд., М., 1959; Кожевников Н. П., Крашенинников Г. Д., Каликов Н. П., Фотограмметрия, 2 изд., М., 1960; Бобир Н. Я., фотограмметрия, М., 1965; Коншин М. Д., Аэрофотограмметрия, М., 1967.

М. Д. Коншин.

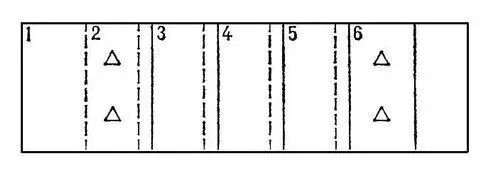

Рис. 2 к статье Аэрофототопография.

Рис. 1 к статье Аэрофототопография.

Аэроцисти'т(от аэро... и греч. kystis — пузырь), воспаление слизистой оболочки воздухоносного мешка у лошадей и утят. У лошадей возникает в результате воспаления в области носа и носоглотки. Сопровождается повышением температуры тела, двусторонним слизисто-гнойным истечением из носовых отверстий. Лечение оперативное. А. утят — следствие переохлаждения; больным дают с кормом антибиотики.
