БСЭ БСЭ - Большая Советская Энциклопедия (ВА)

Действие ионных насосовосновано на ионизации газа сильным электрическим разрядом и удалении ионизованных молекул электрическим полем. Этот способ мало распространён из-за сложности устройства и большой потребляемой мощности, затрачиваемой главным образом на создание магнитного поля. При комнатной температуре инертные газы и углеводороды практически не поглощаются напылёнными плёнками металлов. Для их удаления служат комбинированные ионно-сорбционные, или ионно-геттерные, насосы, в которых сорбционный способ поглощения химически активных газов сочетается с ионным способом откачки инертных газов и углеводородов. Поглощающая поверхность обновляется осаждением на стенках термически испаряемого титана, а также катодным распылением титана в электрическом разряде или в магнитном поле в электроразрядных или магниторазрядных ионно-сорбционных насосах ( рис. 9 ). Ионно-сорбционные В. н. при предварительной откачке до 10 -2 н/м 2 (до 10 -4 мм рт. ст. ) создают вакуум до 10 -5 н/м 2 (10 -7 мм рт. ст. ). Быстрота откачки зависит от рода газа. Например, быстрота откачки водорода 5000 л/сек , азота 2000 л/сек , аргона 50 л/ сек . Достигаемое предельное давление в хорошо обезгаженных объёмах и без натекания газа ниже 10 -8 н/м 2 (10 -10 мм рт. ст .).

Действие конденсационных, или криогенных, насосовосновано на поглощении газа охлажденной до низкой температуры поверхностью ( рис. 10 ). Водородно-конденсационный насос, предложенный Б. Г. Лазаревым с сотрудниками (Физико-технического институт АН УССР), имеет постоянную быстроту откачки в широком диапазоне давлений. Охлаждающий жидкий водород вырабатывается ожижителем, находящимся в установке. Неконденсируемые газы (водород, гелий) откачиваются параллельно включенным насосом, например диффузионным. Для включения такого насоса необходимо предварительное разрежение.

Лит. см. при ст. Вакуумная техника .

И. С. Рабинович.

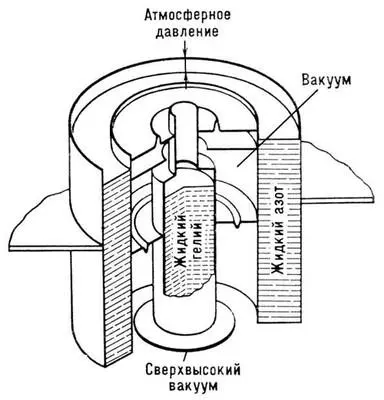

Рис. 10. Криогенный насос.

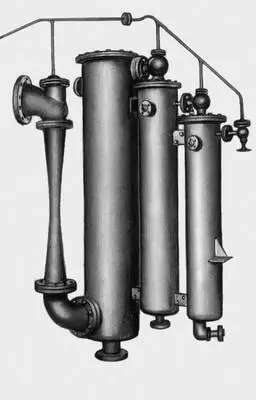

Рис. 6б. Общий вид многоструйного эжекторного насоса.

Рис. 3б. Общий вид водокольцевого вакуумного насоса.

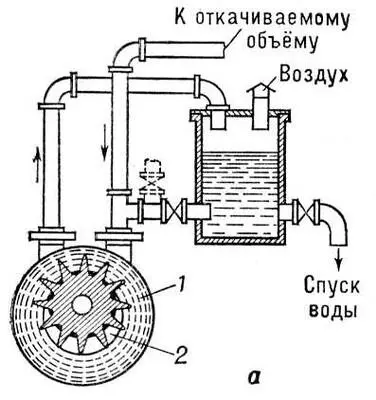

Рис. 3а. Схема водокольцевого вакуумного насоса: 1 — водяное кольцо; 2 — серповидная камера.

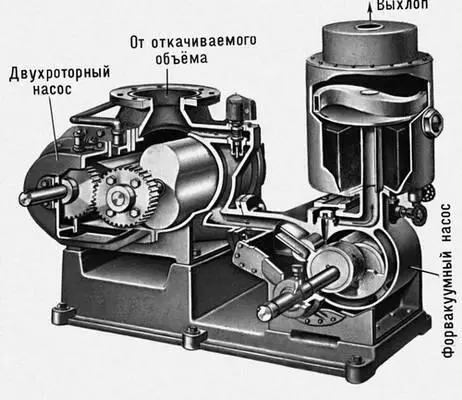

Рис. 4б. Установка двухроторного насоса с форвакуумным механическим насосом.

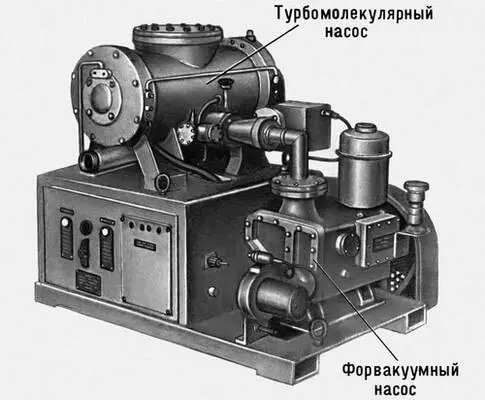

Рис. 5б. Установка турбомолекулярного насоса с форвакуумным механическим насосом.

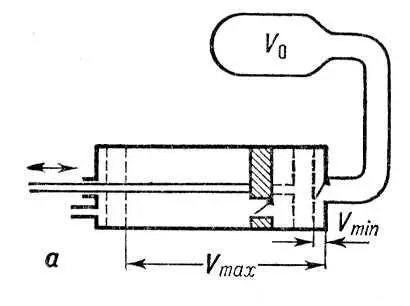

Рис. 1а. Схема поршневого насоса: V o— откачиваемый объём; V minи V max— соответственно минимальный и максимальный объём цилиндра.

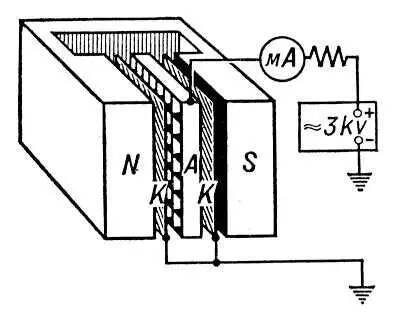

Рис. 9. Магнито-разрядный ионно-сорбционный насос: N, S — северный и южный полюсы; А — анод; К — катод.

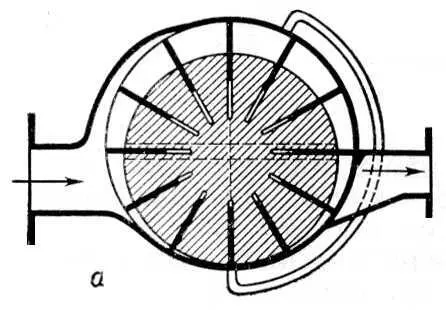

Рис. 2а. Схема многопластинчатого вакуумного насоса.

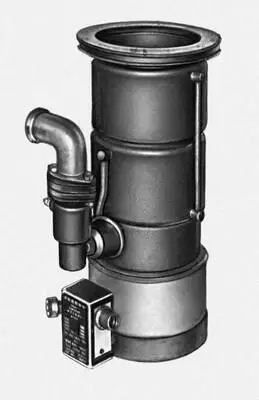

Рис. 8б. Общий вид трёхступенчатого паромасляного насоса.

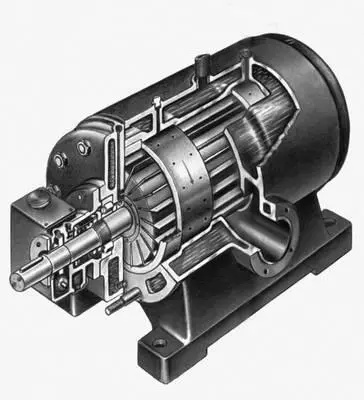

Рис. 2б. Общий вид многопластинчатого вакуумного насоса.

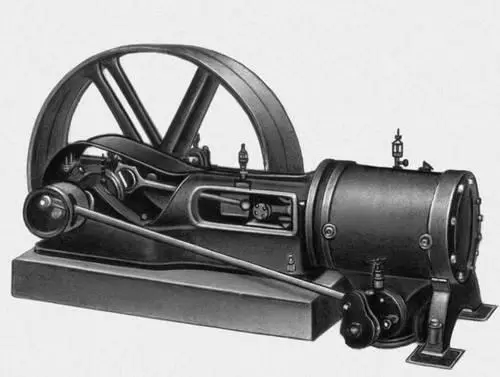

Рис. 1б. Общий вид поршневого насоса.

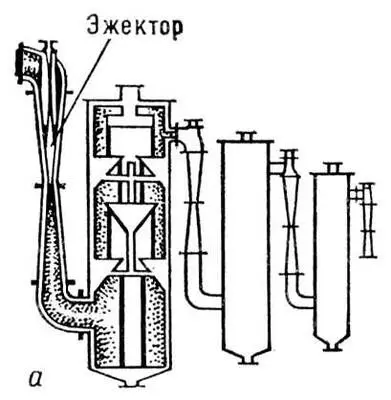

Рис. 6а. Схема многоструйного эжекторного насоса.

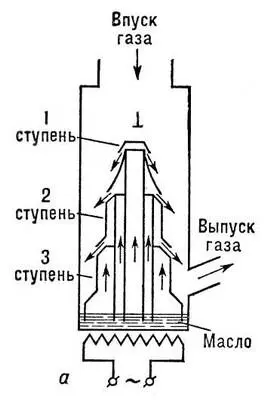

Рис. 8а. Схема трёхступенчатого паромасляного насоса.

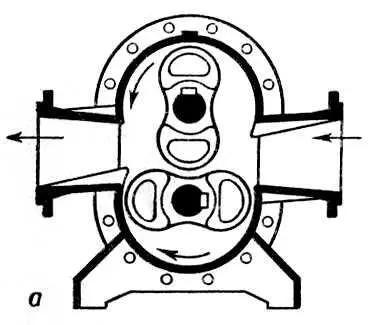

Рис. 4а. Схема двухроторного насоса.

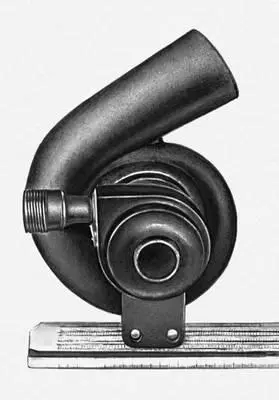

Рис. 7б. Общий вид вихревого вакуумного насоса.

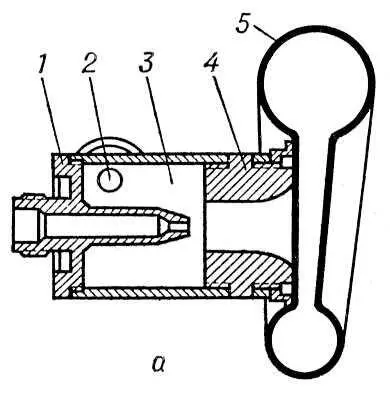

Рис. 7а. Схема вихревого вакуумного насоса: 1 — центральное сопло; 2 — тангенциальное сопло; 3 — камера завихрения; 4 — диффузор; 5 — улитка.

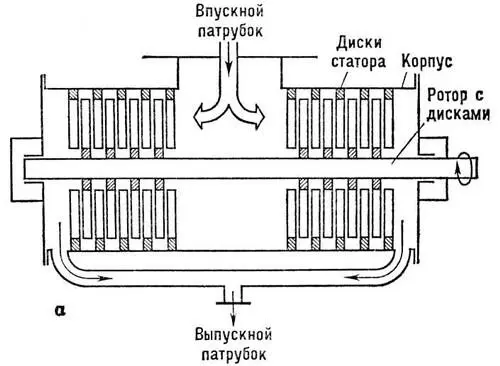

Рис. 5а. Схема турбомолекулярного насоса.

Ва'куумный перекла'дчик,пневмо-механическое устройство для перемещения листовых материалов (бумаги, жести и др.). Рабочими органами транспортирующего механизма В. п. являются резиновые присосы, соединённые с вакуумной установкой. При подходе к пачке листов они присасывают, отделяют верхний лист от пачки и перемещают по заданной траектории. После этого присосы переключаются на атмосферное давление и опускают лист.

При помощи В. п. легко разрешается задача по отделению листа от пачки в условиях производственного потока. В. п. широко используются в полиграфической технике (самонаклад), в штамповочном и др. производствах, оперирующих листовыми материалами, а также лёгкими деталями типа жестяных банок, изделий из пластмасс и плёночных материалов и др.

В. М. Раскатов.
