Более сложные по устройству В. ( рис. 2 ) с 4 вращающимися головками имеют наилучшее качество записи и воспроизведения. Их применяют обычно в телевизионном вещании. В. с 1 и 2 головками ( рис. 3 ) имеют несколько худшие параметры (полоса пропускания частот 2—3 Мгц ). Их используют в замкнутых телевизионных системах и для любительских целей.

А. В. Гончаров.

Рис. 2. Видеомагнитофон «Кадр-3».

Схемы образования и расположение дорожек записи видео- и звуковых сигналов (а — с четырьмя вращающимися головками, б — с двумя): 1 — магнитная лента: 2 — головка, стирающая видеозапись: 3 — вращающийся диск с головками;4 — направляющая вакуумная камера; 5 — барабан; 6 — головка, стирающая звукозапись; 7 — головка для записи и воспроизведения звука; 8 — вал ведущего электродвигателя; 9 — прижимной ролик; 10 — головка для записи и воспроизведения сигналов управления; 11 — дорожка записи звука; 12 — строчка видеозаписи; 13 — дорожка записи сигналов управления.

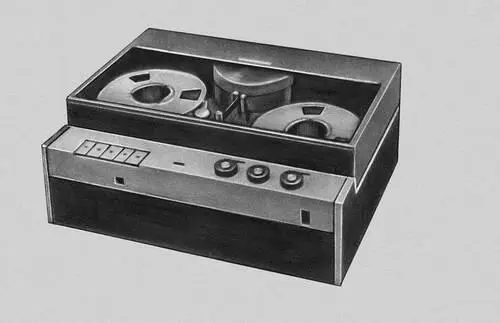

Рис. 3. Видеомагнитофон «Малахит». Применяется в комплекте с обычным телевизором.

Видеосигна'л,электрический сигнал, предназначенный для создания изображения. В. образуется светоэлектрическими преобразователями (суперортикон, видикон и др. — в телевидении; фотоэлемент, фотоумножитель — в фототелеграфии) или в результате детектирования принятых радиолокатором электромагнитных волн. В телевидении мгновенные значения В. на выходе передающей телевизионной трубки пропорциональны яркости отдельных участков оптического изображения на её светочувствительной поверхности. Возможные значения размаха В. в монохромном (черно-белом) и цветном телевидении ограничены уровнями чёрного, являющегося опорным уровнем (В. равен нулю), и белого (максимальное значение В.). Для вещательных телевизионных систем самая низкая частота спектра В. равна частоте смены полей (50—60 гц ), а самая высокая — наибольшей частоте изменений яркости передаваемого изображения вдоль строки (6—6,5 Мгц ). В фототелеграфии световое пятно последовательно пробегает неподвижное изображение. Отражённые от него лучи попадают в светоэлектрический преобразователь, образуя В. Наибольшая частота спектра В. зависит от скорости развёртки изображения и изменяется в широких пределах (80 гц— 6 кгц ). В радиолокации В. имеет импульсную форму. Самая низкая частота спектра В. равна частоте повторений излучаемых импульсов (50—400 гц ), а самая высокая — практически обратно пропорциональна длительности излучаемого импульса (1—10 М гц ).

Н. Г. Дерюгин.

Видеотелефо'н,вид связи, при котором абоненты не только слышат, но и видят друг друга, могут демонстрировать рисунки, фотографии, текст, получать наглядные справки, данные с цифровой вычислительной машины.

Видеотелефонная аппаратура ( рис. ) состоит из телефонного аппарата, видеоблока, приёмная часть которого содержит кинескоп , а передающая — телевизионную трубку — видикон , и пульта управления с оперативными органами регулировки. Аппарат В. располагают на рабочем столе абонента или в переговорной кабине. Передача изображения осуществляется по 2 каналам связи (каждый — в каком-либо одном направлении). Набор номера абонента и разговор с ним осуществляют так же, как и в телефонии . Изображение, как и в телевидении, разлагается на строки и кадры. Число строк выбирается от 200 до 400 (чаще 220—280), число кадров 25 и 30 в 1 сек (при чересстрочной развёртке). Ширина спектра частот исходного сигнала изображения колеблется в пределах 200—1200 кгц . Полоса частот канала связи может быть уже за счёт уменьшения физиологической и статистической избыточности передаваемой информации.

Начало разработок В. относится к 30-м гг. 20 в. В различных странах испытывались системы В. с разными параметрами. 1 марта 1936 в Германии был пущен в эксплуатацию В. между Берлином и Лейпцигом, позже к ним были присоединены Нюрнберг (1937) и Мюнхен (1938). Изображение передавалось по широкополосному кабелю и занимало полосу частот 500 кгц . В октябре 1961 была организована видеотелефонная связь Москвы с Ленинградом и Киевом по действующим телевизионным каналам междугородных линий связи. В последующие годы переговорные видеотелефонные пункты появились также в Таллине, Вильнюсе, Каунасе, Львове, Казани, Ташкенте и др. городах. С 60-х гг. 20 в. в СССР, США, Японии, ФРГ и др. странах начались разработки систем В. с передачей изображения на далёкие расстояния по групповым трактам систем дальней связи с частотным или временным разделением каналов и на близкие (несколько км ) — по существующим городским телефонным сетям или специальным линиям связи.

Лит.: Саванчук В. А., Алексеев К. А., Видеотелефон, «Вестник связи», 1962, № 4.

Ю. С. Милевский, А. Б. Полонский.

Рисунок к ст. Видеотелефон.

Видеоусили'тель,широкополосный ламповый или полупроводниковый усилитель, применяемый в телевизионных, радиолокационных, осциллографических и др. устройствах для усиления видеосигналов перед подачей их на электроннолучевую трубку. Для сохранения формы видеосигналов В. должен равномерно (отклонение не более 1—3 дб ) их усиливать в широкой полосе пропускания частот (от 10—30 гц до 4—6 Мгц ) без заметных фазовых искажений. См. Фазочастотная характеристика . Наиболее применимы схемы одно- и двухкаскадного В., в цепь нагрузки усилительной ступени которых включается резистор с малым сопротивлением и различные сочетания катушек индуктивности, конденсаторов, резисторов. Эти сочетания выбираются таким образом, чтобы вызвать подъём усиления в области высоких и низких частот, приводящий к равномерному усилению и уменьшению фазовых искажений в более широкой полосе частот. На рис . приведены схема однокаскадного лампового В. и его амплитудно-частотная характеристика. Подъём (коррекция) усиления в области высоких частот достигается вследствие резонансных явлений в колебательных контурах, образуемых катушками индуктивности L a, L cи паразитными ёмкостями схемы С пар, в области низких частот — подбором параметров цепи анодной развязки R ф С ф. См. также Электрических сигналов усилитель .
